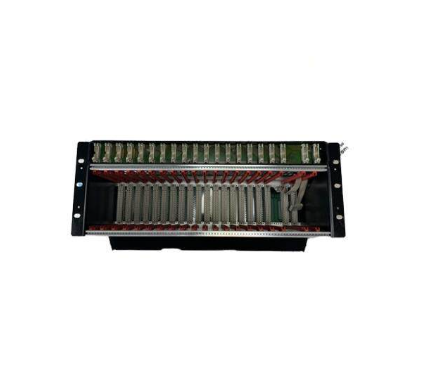

HONEYWELL FC-IOCHAS-0001R

Описание

Общая характеристика продукта HONEYWELL FC-IOCHAS-0001R

Технические параметры HONEYWELL FC-IOCHAS-0001R

• Основные параметры размещения и коммуникации:
  • Тип устройства: Промышленная шкафная шина (I/O chassis) для системы Honeywell Experion PKS;
  • Количество слотов для модулей I/O: 16 слотов — для подключения до 16 модулей I/O (аналоговых, дискретных, специализированных);
  • Протокол коммуникации: Honeywell FTE (Fault-Tolerant Ethernet) — отказоустойчивая сеть для передачи данных между шиной и контроллером HONEYWELL C300;
  • Скорость передачи данных: 100 Мбит/с (полнодуплекс) — гарантирует быструю синхронизацию сигналов в режиме реального времени.
• Параметры питания и защиты:
  • Источник питания: Дуплексное питание (DC 24 В ±10%) — поддержка двух независимых блоков питания для отказоустойчивости;
  • Максимальная мощность выдачи: 300 Вт — достаточная для питания 16 модулей I/O (включая модули с высоким энергопотреблением);
  • Защита от перегрузки: Встроенный перегрузочный автомат (10 А) — автоматическое отключение при превышении лимита мощности, предотвращение повреждения шкафной шины;
  • Защита от короткого замыкания: Заземление и фильтрация сигнальных линий — предотвращение коротких замыканий между модулями.
• Параметры совместимости и функциональности:
  • Совместимые модули I/O: Honeywell 51192060-100 (AI), Honeywell 51195479-200 (DO), Honeywell 51196680-200 (модуль питания) — полная интеграция с компонентами Honeywell;
  • Совместимые контроллеры: Honeywell C300, Honeywell C200 — автоматическая коммуникация через сеть FTE;
  • Функции горячей замены: Поддержка замены модулей I/O без остановки шкафной шины — время простоя ≤5 минут.
• Параметры эксплуатации и физические характеристики:
  • Температурный диапазон работы: 0 °C до +60 °C;
  • Влажность: 5%–95% (без конденсации);
  • Степень защиты (IP): IP20 — для монтажа в закрытые шкафы DCS;
  • Размеры: 483 мм (ширина) × 305 мм (высота) × 254 мм (глубина) — стандартные размеры для 19-дюймовых шкафов;
  • Сертификации: CE, UL 508, CSA C22.2 No. 14 — соответствие международным стандартам безопасности.

Преимущества и особенности HONEYWELL FC-IOCHAS-0001R

1. 16 слотов для модулей и удобство расширения: Большое количество слотов делает HONEYWELL FC-IOCHAS-0001R идеальным для нефтегазовых компрессорных станций — шина размещает 8 модулей HONEYWELL 51192060-100 (аналоговые входы для датчиков давления) и 8 модулей HONEYWELL 51195479-200 (дискретные выходы для электромагнитных клапанов), а свободные слоты позволяют добавить новые модули при расширении станции.
2. Дуплексное питание и отказоустойчивость: Два независимых источника питания гарантируют непрерывную работу — в химическом заводе при сбое одного блока питания HONEYWELL FC-IOCHAS-0001R автоматически переключается на резервный, неInterrupting передачу данных и питание модулей, предотвращая аварийные остановки реакторов.
3. Горячее заменение модулей и снижение простоя: Возможность замены модулей без остановки шкафной шины критична для энергетических ТЭС — при неисправности модуля HONEYWELL 51192060-100 (AI) технику заменяет его за 3 минуты, не останавливая котел и не нарушая электрогенерацию, что сохраняет экономические показатели станции.
4. Совместимость с системами Honeywell Experion PKS и автоматическое распознавание: Легкая интеграция с DCS упрощает внедрение — в распределительной субстанции HONEYWELL FC-IOCHAS-0001R автоматически распознаёт подключенные модули после подключения к контроллеру HONEYWELL C300, и инженеры только настраивают параметры через ПО Honeywell Experion, что занимает не более 20 минут.

Примеры применения HONEYWELL FC-IOCHAS-0001R в различных отраслях

• Нефтегаз (нефтеперерабатывающий завод): В заводе HONEYWELL FC-IOCHAS-0001R подключена к контроллеру HONEYWELL C300 и 16 модулям I/O (8 HONEYWELL 51192060-100 для датчиков температуры реакторов, 8 HONEYWELL 51195479-200 для клапанов подачи нефти). Шина обеспечивает синхронизацию сигналов за <1 мс, позволяя контроллеру быстро регулировать параметры реакции и предотвращать перегрев.
• Химическая промышленность (реакторный комплекс): В комплексе HONEYWELL FC-IOCHAS-0001R размещает 12 модулей I/O (6 AI для датчиков давления, 6 DO для сервоусилителей) и работает с контроллером HONEYWELL C300. При превышении давления в реакторе сигнал от AI-модуля передаётся через шину в контроллер за 0.5 мс, который отправляет команду на снижение подачи реагентов через DO-модуль, защищая реактор от разрушения.
• Энергетика (крупная ТЭС): В ТЭС HONEYWELL FC-IOCHAS-0001R подключена к 14 модулям I/O (10 AI для датчиков температуры пара, 4 DO для насосов подачи воды) и контроллером HONEYWELL C300. Дуплексное питание шкафной шины гарантирует, что даже при сбое одного блока питания модули продолжают работать, поддерживая стабильность котла и электрогенерации.
• Водопроводное хозяйство (станция очистки воды): В станции HONEYWELL FC-IOCHAS-0001R размещает 8 модулей I/O (4 AI для датчиков turbidity воды, 4 DO для дозаторов коагулянта) и работает с контроллером HONEYWELL C300. Шина обеспечивает надежную передачу данных, позволяя контроллеру автоматически регулировать подачу коагулянта в зависимости от turbidity, улучшая качество очистки воды.

Сравнение HONEYWELL FC-IOCHAS-0001R с конкурирующими продуктами

Рекомендации по выбору и меры предостережения при использовании HONEYWELL FC-IOCHAS-0001R

Рекомендации по выбору

1. Системы Honeywell Experion PKS: Выбирайте HONEYWELL FC-IOCHAS-0001R если используете контроллеры Honeywell C300/C200 или модули I/O Honeywell (51192060-100, 51195479-200) — совместимость гарантирует автоматическую коммуникацию и безупречную работу, без необходимости дополнительных адаптеров.
2. Крупные автоматизированные системы: Для объектов с >10 модулями I/O (нефтегазовые заводы, крупные ТЭС) — HONEYWELL FC-IOCHAS-0001R с 16 слотами — оптимальный выбор, вместо шин с меньшим количеством слотов (12–14), так как он позволяет расширить систему без добавления дополнительных шин.
3. Требуется отказоустойчивость питания: Для процессов, где нельзя допустить остановку модулей I/O (химические реакторы, электрогенерация) — HONEYWELL FC-IOCHAS-0001R с дуплексным питанием — предпочтительнее, чем шины с одним источником питания.

Меры предостережения

1. Проверка подключения модулей: Перед запуском убедитесь, что все модули I/O плотно зафиксированы в слотах HONEYWELL FC-IOCHAS-0001R — ослабленное крепление может привести к потере контакта и потере данных.
2. Контроль нагрузки питания: Не подключайте модули с суммарным энергопотреблением >300 Вт — перегрузка вызовет срабатывание перегрузочного автомата и остановку шкафной шины.
3. Регулярная диагностика через ПО Experion: Раз в месяц проверяйте состояние HONEYWELL FC-IOCHAS-0001R через ПО Honeywell Experion — контролируйте напряжение питания, статус коммуникации и температуру шкафной шины, чтобы выявить проблемы (например, перегрев) в ранней стадии.
4. Корректная процедура горячей замены: При замене модуля сначала отключите его через ПО Experion, затем извлеките из слота — неправильная замена может привести к кратковременной потере сигнала или повреждению модуля.
