Описание

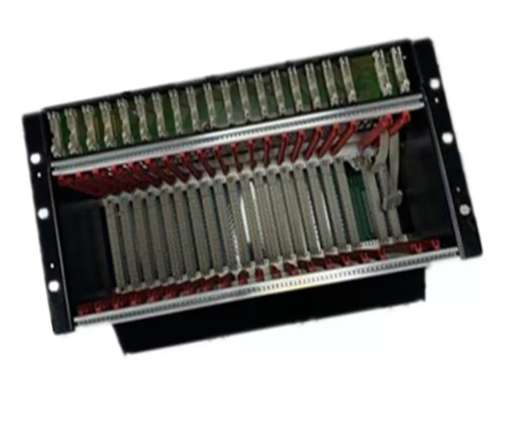

HONEYWELL FC-IOCHAS-0002R — это шасси (рама) для модулей ввода-вывода (I/O) системы автоматизации Honeywell Experion PKS, разработанное для организации и интеграции различных модулей I/O в промышленные контроллерные системы. Оно предназначено для нефтегазовой, химической, энергетической и пищевой отраслей, обеспечивая надежный монтаж, коммуникацию и питание модулей I/O, а также упрощая обслуживание и масштабирование системы.
Описание продукта
HONEYWELL FC-IOCHAS-0002R относится к линейке шасси Honeywell Experion, специализирующихся на решениях для структурированного размещения модулей I/O. Шасси имеет компактную конструкцию 19-дюймового формата (стандарт для промышленных шкафов) и поддерживает установку до 10 модулей I/O Honeywell (например, аналоговых входов AI, цифровых выходов DO или универсальных модулей ACI) — это позволяет собрать комплексную систему I/O под конкретные задачи (например, мониторинг температуры + управление клапанами). Ключевая особенность HONEYWELL FC-IOCHAS-0002R — интегрированная система коммуникации и питания: оно оснащено шиной Honeywell Ethernet/IP для передачи данных между модулями и контроллером Experion PKS, а также двойной резервной системой питания (24 В DC) — при сбое одного источника питание автоматически переключается на резервный, предотвращая отключение модулей I/O.
Шасси HONEYWELL FC-IOCHAS-0002R имеет функцию “hot swapping” (горячая замена модулей) — модули I/O можно извлекать и устанавливать без отключения шасси от питания и коммуникации. Это упрощает техническое обслуживание: при неисправности модуля его можно заменить на резервный за несколько минут, не останавливая весь процесс. Также HONEYWELL FC-IOCHAS-0002R оснащено индикаторами статуса (питание, коммуникация, ошибка) на передней панели — операторы могут быстро диагностировать проблемы (например, отсутствие питания или сбой коммуникации) без разборки шкафа.
В практическом применении HONEYWELL FC-IOCHAS-0002R часто используется в нефтегазовой промышленности для управления блоком добычи газа. В шасси установлены 4 модуля: 2 аналоговых входов AI (для датчиков давления/температуры), 1 цифрового входа DI (для датчиков статуса клапанов) и 1 цифрового выхода DO (для управления клапанами). HONEYWELL FC-IOCHAS-0002R обеспечивает питание всех модулей и передачу данных между ними и контроллером Experion PKS через Ethernet/IP. При неисправности модуля AI оператор извлекает его из шасси и устанавливает новый — благодаря “hot swapping” процесс добычи не останавливается, а данные продолжают передаваться через другие модули.
HONEYWELL FC-IOCHAS-0002R имеет уровень защиты корпуса IP20 (для монтажа в закрытые шкафы) и работает в диапазоне температур 0 °C до +60 °C. Он сертифицирован в соответствии с стандартами CE, UL, ATEX Zone 2 и IECEx, что позволяет использовать его в опасных зонах (например, на нефтяных платформах или газоперерабатывающих заводах) при условии монтажа в соответствующие шкафы.
Технические параметры
- Тип устройства: Шасси для модулей I/O системы Honeywell Experion PKS
- Конструкция:
- Формат: 19-дюймовый (для стандартных промышленных шкафов)
- Количество слотов для модулей: 10
- Вес (без модулей): ~5 кг
- Коммуникация:
- Шина: Honeywell Ethernet/IP (1 порт на передней панели)
- Скорость передачи: 100 Мбит/с (полуторастная)
- Питание:
- Тип: Двойная резервная система (2 входа 24 В DC)
- Потребляемая мощность (без модулей): ≤10 Вт
- Защита: От перегрузки, короткого замыкания
- Эксплуатационные условия:
- Температурный диапазон: 0 °C до +60 °C (рабочий), -40 °C до +85 °C (хранение)
- Влажность: 5%–95% RH (без конденсации)
- Уровень защиты корпуса: IP20
- Сертификации: CE, UL, ATEX Zone 2, IECEx, IEC 61000 (EMC)
Преимущества и особенности
- Масштабируемость: Поддержка до 10 модулей I/O позволяет адаптировать HONEYWELL FC-IOCHAS-0002R к различным задачам — от небольших систем мониторинга до комплексных контроллерных решений.
- Резервная питание: Двойная система питания предотвращает отключение модулей при сбое одного источника, повышая надежность всей системы.
- Горячая замена модулей: “Hot swapping” упрощает обслуживание и снижает downtime производства — модули можно заменять без остановки процесса.
- Интегрированная коммуникация: Шина Ethernet/IP обеспечивает быструю передачу данных между модулями и контроллером, без необходимости дополнительных шлюзов.
- Удобная диагностика: Индикаторы статуса на передней панели позволяют быстро выявлять проблемы (отсутствие питания, сбой коммуникации), сокращая время ремонта.
Примеры применения в областях автоматизации
- Химическая промышленность (Реакторные блоки): HONEYWELL FC-IOCHAS-0002R размещает 3 модуля AI (для датчиков pH, температуры, уровня), 2 модуля DI (для датчиков статуса клапанов) и 2 модуля DO (для управления клапанами/насосами). При сбое модуля DO оператор заменяет его на резервный без остановки реактора, поддерживая стабильность процесса.
- Пищевая промышленность (Линии упаковки): Шасси содержит 1 модуль AI (для датчика температуры охлаждения), 3 модуля DI (для датчиков положения упаковок) и 2 модуля DO (для управления конвейером/индикаторами). “Hot swapping” позволяет заменять неисправные модули в периоды низкой нагрузки, не останавливая линию.
- Энергетика (Водяные насосные станции): HONEYWELL FC-IOCHAS-0002R интегрирует 2 модуля AI (для датчиков давления/уровня воды), 4 модуля DI (для датчиков статуса насосов) и 3 модуля DO (для запуска/остановки насосов). Резервная питание гарантирует работу модулей при сбое основного источника, предотвращая отключение насосов.
Сравнение с конкурентами
| Параметр | HONEYWELL FC-IOCHAS-0002R | Аналог 1 (Siemens S7-1500 Rack) | Аналог 2 (ABB AC 800M I/O Rack) |
|---|---|---|---|
| Количество слотов для модулей | 10 | 8 | 12 |
| Поддержка “hot swapping” | Да | Нет | Да |
| Тип коммуникации | Ethernet/IP | Profinet | Profinet |
| Резервная питание | Да (двойная) | Нет | Да (одинарная) |
| Совместимость с системами | Honeywell Experion PKS | Siemens PCS 7 | ABB 800xA |
Советы по выбору и предостережения
Советы по выбору
- Для систем Honeywell Experion PKS: Если используется контроллер Experion PKS, HONEYWELL FC-IOCHAS-0002R обеспечивает плагинтеграцию с модулями I/O Honeywell, без проблем с совместимостью или коммуникацией.
- Для процессов с высокими требованиями к надежности: Резервная питание и “hot swapping” делают шасси подходящим для критических процессов (например, добыча газа, синтез лекарств), где downtime не допустим.
- Для масштабируемых систем: 10 слотов позволяют постепенно увеличивать количество модулей I/O по мере роста потребностей (например, добавление новых датчиков или исполнителей).
Предостережения
- Монтаж в шкафы: HONEYWELL FC-IOCHAS-0002R имеет защиту IP20 — монтируйте только в закрытые промышленные шкафы, защищенные от пыли и влаги.
- Проверка совместимости модулей: Используйте только модули I/O Honeywell, предназначенные для Experion PKS — несовместимые модули могут привести к сбою коммуникации или повреждению шасси.
- Охлаждение шкафа: При установке максимального количества модулей (10) обеспечьте эффективное охлаждение шкафа — перегрев может снизить стабильность работы шасси и модулей.
- Резервные модули: Для критических модулей (AI/DO) держите резервные в наличии — это сократит время замены при неисправности и минимизирует downtime.
- FC-IOCHAS-0002R
