Описание

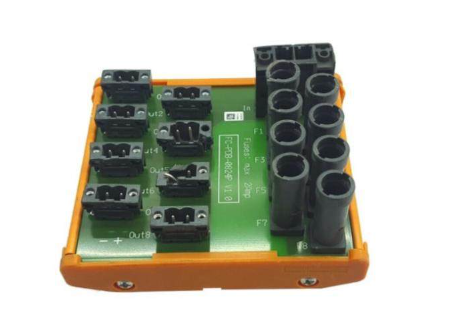

HONEYWELL FC-PDB-0824 — это промышленный распределительный блок питания (PDB) для систем автоматизации Honeywell Experion PKS, разработанный для безопасной и надежной подачи электроэнергии модулям I/O и вспомогательному оборудованию. Он предназначен для нефтегазовой, химической, энергетической и пищевой отраслей, обеспечивая распределение питания, защиту от перегрузок и мониторинг статуса электроснабжения.
Описание продукта
HONEYWELL FC-PDB-0824 относится к линейке распределительных блоков питания Honeywell Experion, специализирующихся на решениях для структурированного и защищенного питания промышленных систем. Блок имеет 8 независимых выходов для подачи напряжения 24 В DC (стандарт для модулей I/O и сенсоров) и поддерживает входное напряжение 100–240 В AC (универсальное, адаптируется к разным сетевым условиям). Ключевая особенность HONEYWELL FC-PDB-0824 — интеграционная защита каждого выхода: каждый канал оснащен автоматическим переключателем (автопрерывателем) с регулируемым током (0.5–5 А), который отключает подачу при перегрузке или коротком замыкании, предотвращая повреждение модулей I/O и пожарную опасность.
Блок HONEYWELL FC-PDB-0824 оснащен функциями мониторинга и диагностики: на передней панели расположены световые индикаторы (зеленый — питание включено, красный — сбой) для каждого выхода и общего входа, а также цифровой дисплей для отображения входного/выходного напряжения и тока. Это позволяет операторам быстро выявлять проблемы — например, определить, какой выход отключился из-за перегрузки, или проверить стабильность входного напряжения. Также HONEYWELL FC-PDB-0824 поддерживает коммуникацию с контроллером Experion PKS через порт RS-485 (протокол Modbus RTU), передавая данные о статусе питания (например, сбой выхода 3, низкое входное напряжение) для удаленного мониторинга.
В практическом применении HONEYWELL FC-PDB-0824 часто используется в нефтегазовой промышленности для питания модулей I/O в блоке контроля газопровода. Блок подключается к сети 220 В AC и распределяет 24 В DC по 6 выходам: 4 выхода для модулей AI/DO Honeywell, 1 выход для сенсоров температуры, 1 выход для индикаторов статуса. При коротком замыкании на одном из сенсоров автоматический переключатель соответствующего выхода HONEYWELL FC-PDB-0824 отключает питание, индикатор на панели загорается красным, а блок отправляет сигнал об ошибке в контроллер Experion PKS. Оператор быстро локализует проблему и устраняет замыкание, после чего восстанавливает питание переключателем — при этом остальные модули продолжают работать без перерыва.
HONEYWELL FC-PDB-0824 имеет компактную конструкцию для монтажа на DIN-рейк или в шкафы управления (19-дюймовый формат), уровень защиты корпуса IP20 и работает в диапазоне температур 0 °C до +60 °C. Он сертифицирован в соответствии с стандартами CE, UL, ATEX Zone 2 и IECEx, что позволяет использовать его в опасных зонах (например, на нефтяных платформах) при условии монтажа в закрытые шкафы.
Технические параметры
- Тип устройства: Распределительный блок питания (PDB) для Honeywell Experion PKS
- Электрические параметры:
- Входное напряжение: 100–240 В AC (50/60 Гц)
- Выходное напряжение: 24 В DC (толерантность ±5%)
- Количество выходов: 8 независимых каналов
- Максимальный ток на выход: 5 А/канал (регулируемый 0.5–5 А)
- Общая мощность: ≤200 Вт
- Защита:
- Для каждого выхода: Автопрерыватель (от перегрузки, короткого замыкания)
- Общая: Защита от перенапряжения (MOV), отключение при перегреве
- Коммуникация и мониторинг:
- Порт: RS-485 (протокол Modbus RTU)
- Дисплей: Цифровой (отображение U, I, статус)
- Индикаторы: Световые (зеленый/красный) для входа и каждого выхода
- Эксплуатационные условия:
- Температурный диапазон: 0 °C до +60 °C (рабочий), -40 °C до +85 °C (хранение)
- Влажность: 5%–95% RH (без конденсации)
- Уровень защиты корпуса: IP20
- Сертификации: CE, UL, ATEX Zone 2, IECEx, IEC 61000 (EMC)
Преимущества и особенности
- Защищенное распределение питания: Автопрерыватели на каждом выходе защищают модули I/O от перегрузок и коротких замыканий, снижая риск повреждения оборудования — это ключевое преимущество HONEYWELL FC-PDB-0824.
- Универсальное входное напряжение: 100–240 В AC позволяет использовать блок в разных странах и сетевых условиях, без необходимости дополнительных трансформаторов.
- Мониторинг и диагностика: Дисплей и индикаторы обеспечивают быстрое выявление проблем, а коммуникация с DCS позволяет удаленно отслеживать статус питания.
- Легкий монтаж и эксплуатация: DIN-рейк и 19-дюймовый формат упрощают установку, а ручные автопрерыватели позволяют быстро восстанавливать питание после устранения неисправностей.
- Устойчивость в опасных зонах: Сертификации ATEX/IECEx делают HONEYWELL FC-PDB-0824 подходящим для нефтегазовых и химических объектов с риском взрыва.
Примеры применения в областях автоматизации
- Химическая промышленность (Реакторные блоки): HONEYWELL FC-PDB-0824 питает 5 модулей I/O (AI/DO) и 3 сенсора давления. При перегрузке модуля DO (из-за неисправности клапана) автопрерыватель выхода 4 отключает питание, индикатор загорается красным, а блок сигнализирует в DCS. Оператор заменяет клапан и восстанавливает питание — остальные модули продолжают контролировать реактор.
- Пищевая промышленность (Линии пастеризации): Блок распределяет питание 6 индикаторов статуса, 1 модуля DI (для датчиков упаковок) и 1 модуля AI (для датчика температуры). При низком входном напряжении (ниже 180 В AC) дисплей HONEYWELL FC-PDB-0824 показывает предупреждение, а блок отправляет сигнал в контроллер — оператор подключает резервный источник питания, предотвращая остановку линии.
- Энергетика (Водяные насосные станции): HONEYWELL FC-PDB-0824 питает 4 модуля DI (для датчиков статуса насосов) и 4 сенсора уровня воды. При коротком замыкании на сенсоре уровня автопрерыватель отключает выход, защищая модули — после устранения замыкания питание восстанавливается за несколько секунд.
Сравнение с конкурентами
| Параметр | HONEYWELL FC-PDB-0824 | Аналог 1 (Siemens SITOP PDB) | Аналог 2 (ABB CP-PDB) |
|---|---|---|---|
| Количество выходов | 8 | 6 | 8 |
| Максимальный ток/выход | 5 А (регулируемый) | 4 А (фиксированный) | 5 А (регулируемый) |
| Коммуникация | RS-485 (Modbus RTU) | Нет | RS-485 (Modbus RTU) |
| Дисплей мониторинга | Да | Нет | Да |
| Совместимость с системами | Honeywell Experion PKS | Siemens PCS 7 | ABB 800xA |
Советы по выбору и предостережения
Советы по выбору
- Для систем Honeywell Experion PKS: Если используется DCS Experion PKS, HONEYWELL FC-PDB-0824 обеспечивает идеальную совместимость с модулями I/O Honeywell, включая коммуникацию через Modbus RTU — лучше, чем сторонние PDB.
- Для систем с несколькими модулями I/O: 8 выходов и общая мощность ≤200 Вт делают блок подходящим для питания средних систем (5–8 модулей + сенсоры), не требуя нескольких распределительных блоков.
- Для критических процессов: Защита автопрерывателями и мониторинг статуса позволяют быстро реагировать на проблемы, минимизируя downtime — подходит для реакторов, газопроводов и линий с высокими требованиями к надежности.
Предостережения
- Выбор тока автопрерывателей: При настройке установите ток автопрерывателей с небольшим запасом относительно номинального тока модуля (например, 1.2 А для модуля с током 1 А) — это предотвращает ложные отключения.
- Монтаж в шкафы: HONEYWELL FC-PDB-0824 имеет защиту IP20 — монтируйте только в закрытые шкафы, защищенные от пыли, влаги и прямого солнечного света.
- Проверка входного напряжения: Перед подключением убедитесь, что входное напряжение соответствует диапазону 100–240 В AC — подключение к несовместимому напряжению повреждает блок.
- Резервный блок: Для критических объектов (например, газопроводы, реакторы) держите резервный HONEYWELL FC-PDB-0824 в наличии — это позволит быстро заменить неисправный блок и восстановить питание.
