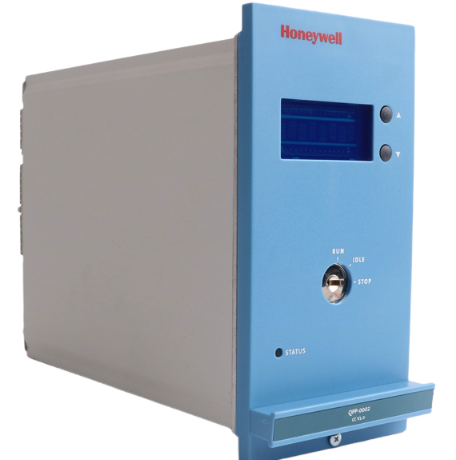

HONEYWELL FC-QPP-0002

Описание

Общая характеристика продукта HONEYWELL FC-QPP-0002

Технические параметры HONEYWELL FC-QPP-0002

• Основные параметры протоколов и передачи данных:
  • Тип устройства: Коммуникационный модуль интерфейса для шин I/O Honeywell Experion PKS;
  • Поддерживаемые протоколы: Honeywell FTE (Fault-Tolerant Ethernet) — протокол специализированной отказоустойчивой сети DCS;
  • Скорость передачи данных: 100 Мбит/с (полнодуплекс) — гарантирует синхронизацию в режиме реального времени;
  • Задержка передачи данных: <1 мс — критическая для быстрого реагирования на отклонения параметров процесса (например, перегрев реактора);
  • Количество портов Ethernet: 2 порта (RJ45) — для подключения к двум независимым линиям FTE (резервное соединение).
• Параметры надежности и защиты:
  • Защита от помех:
    • Электромагнитная совместимость (EMC): Соответствие стандартам EN 61000-6-2 (класс 3) и EN 61000-6-4 (класс 3);
    • Защита от электростатического разряда (ESD): ±15 кВ (воздушный) / ±8 кВ (контактный);
  • Отказоустойчивость: Поддержка двойной линии FTE — автоматическое переключение на резервную линию при сбое основной (время переключения <50 мс);
  • Изоляция сигнальных линий: Оптическая изоляция (2500 В AC) между портами Ethernet и шиной I/O — предотвращение перемычек и искажений сигналов.
• Параметры совместимости и питания:
  • Совместимые шины I/O: Honeywell FC-IOCHAS-0001R — монтаж в специальный слот шкины;
  • Совместимые контроллеры: Honeywell C300, Honeywell C200 — автоматическая коммуникация через сеть FTE;
  • Питание: DC 24 В ±10% (потребляемая мощность ≤3 Вт) — питание от шкафной шины FC-IOCHAS-0001R (через модуль HONEYWELL FC-IOTA-NR24 или HONEYWELL FC-PSU-240516).
• Параметры эксплуатации и сертификации:
  • Температурный диапазон работы: 0 °C до +60 °C;
  • Влажность: 5%–95% (без конденсации);
  • Степень защиты (IP): IP20 — для монтажа в закрытые шкафы DCS;
  • Размеры: 17 мм (ширина) × 120 мм (высота) × 180 мм (глубина) — компактность для плотного размещения в шине;
  • Сертификации: CE, UL 508, CSA C22.2 No. 14, ATEX Zone 2 — соответствие международным стандартам безопасности.

Преимущества и особенности HONEYWELL FC-QPP-0002

1. Протокол FTE и двойная линия связи: Поддержка FTE и резервной линии делает HONEYWELL FC-QPP-0002 идеальным для нефтегазовых компрессорных станций — в шине FC-IOCHAS-0001R модуль передаёт данные о давлении газа (от модуля HONEYWELL 51192060-100) в контроллер C300 через две линии FTE; при сбое основной линии переключение на резервную происходит за 30 мс, неInterrupting контроль компрессоров и предотвращая перепад давления.
2. Низкая задержка и синхронизация в реальном времени: Задержка <1 мс критична для химических реакторных комплексов — HONEYWELL FC-QPP-0002 передает сигнал “высокая температура” (от AI-модуля) в контроллер C300 за 0.8 мс, который мгновенно отправляет команду на снижение подачи реагентов (через модуль HONEYWELL 51195479-200), предотвращая перегрев реактора.
3. Совместимость с Experion PKS и автоматическое распознавание: Легкая интеграция с шинами и контроллерами Honeywell упрощает модернизацию — в энергетической ТЭС установка HONEYWELL FC-QPP-0002 в шину FC-IOCHAS-0001R занимает 10 минут: модуль автоматически распознается контроллером C300, и инженеры только проверяют соединение через ПО Experion, без перепрограммирования.
4. Оптическая изоляция и защита от помех: Изоляция сигналов позволяет HONEYWELL FC-QPP-0002 работать в условиях сильных электромагнитных помех (например, рядом с силовыми приводами котлов) — даже при наличии помехов от высоковольтных линий модуль стабильно передаёт данные, не искажая сигналы и не вызывая ложных аварий.

Примеры применения HONEYWELL FC-QPP-0002 в различных отраслях

• Нефтегаз (нефтеперерабатывающий завод): В заводе HONEYWELL FC-QPP-0002 установлен в шину HONEYWELL FC-IOCHAS-0001R, которая подключена к 12 модулям I/O (6 HONEYWELL 51192060-100 для датчиков температуры, 6 HONEYWELL 51195479-200 для клапанов). Модуль передаёт данные в контроллер HONEYWELL C300 через сеть FTE — при отклонении температуры реактора >380 °C сигнал достигает контроллера за 0.7 мс, который отправляет команду на закрытие клапана, предотвращая утечку нефти.
• Химическая промышленность (реакторный комплекс): В комплексе HONEYWELL FC-QPP-0002 обеспечивает связь между шиной FC-IOCHAS-0001R (8 модулей I/O: AI для датчиков давления, DO для сервоусилителей) и контроллером C300. При превышении давления >22 МПа модуль передает сигнал в контроллер за 0.9 мс, который снижает подачу реагентов через DO-модуль, защищая реактор от разрушения.
• Энергетика (крупная ТЭС): В ТЭС HONEYWELL FC-QPP-0002 подключен к шине FC-IOCHAS-0001R (10 модулей I/O: AI для датчиков температуры пара, DO для насосов) и контроллеру C300. При падении уровня воды в котле сигнал от AI-модуля передаётся через модуль в контроллер за 0.6 мс, который запускает резервный насос, поддерживая стабильность котла и электрогенерации.
• Водопроводное хозяйство (станция очистки воды): В станции HONEYWELL FC-QPP-0002 соединяет шину FC-IOCHAS-0001R (5 модулей I/O: AI для датчиков turbidity, DO для дозаторов) и контроллер C200. При turbidity >7 NTU модуль передает сигнал в контроллер за 0.8 мс, который увеличивает подачу коагулянта, обеспечивая соответствие воды стандартам питьевого использования.

Сравнение HONEYWELL FC-QPP-0002 с конкурирующими продуктами

Рекомендации по выбору и меры предостережения при использовании HONEYWELL FC-QPP-0002

Рекомендации по выбору

1. Системы Honeywell Experion PKS: Выбирайте HONEYWELL FC-QPP-0002 если используете шину HONEYWELL FC-IOCHAS-0001R и контроллеры C300/C200 — совместимость гарантирует автоматическую коммуникацию и безупречную работу FTE, без дополнительных адаптеров.
2. Требуется отказоустойчивость в реальном времени: Для критических процессов (нефтегазовые компрессоры, химические реакторы) — HONEYWELL FC-QPP-0002 с двойной линией FTE — оптимальный выбор, так как он предотвращает потери данных при сбое сети.
3. Объекты с сильными электромагнитными помехами: Для ТЭС, металлургических заводов — HONEYWELL FC-QPP-0002 с оптической изоляцией — предпочтительнее, чем модули с электрической изоляцией, так как он устойчив к помехам.

Меры предостережения

1. Проверка подключения линий FTE: Убедитесь, что обе линии FTE (основная и резервная) подключены к разным коммутаторам FTE — подключение к одному коммутатору лишает отказоустойчивости и может привести к потере связи.
2. Настройка времени переключения: Через ПО Honeywell Experion установите время переключения на резервную линию <50 мс — превышение времени может привести к задержке передачи и ошибкам в управлении.
3. Регулярная диагностика через Experion: Раз в месяц проверяйте состояние HONEYWELL FC-QPP-0002 через ПО — контролируйте статус соединения, количество ошибок передачи и температуру модуля, чтобы выявить проблемы (например, повреждение кабеля) в ранней стадии.
4. Использование сертифицированных кабелей FTE: Используйте кабели категории Cat.5e или выше, сертифицированные для Honeywell FTE — низкокачественные кабели увеличивают задержку и потерю сигнала, нарушая работу модуля.
