Описание
FC-TSHART-1620M

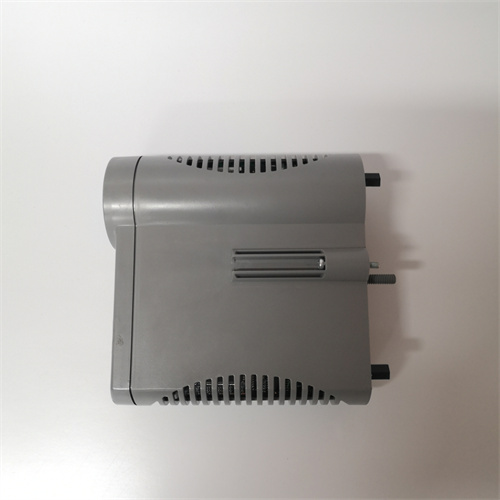

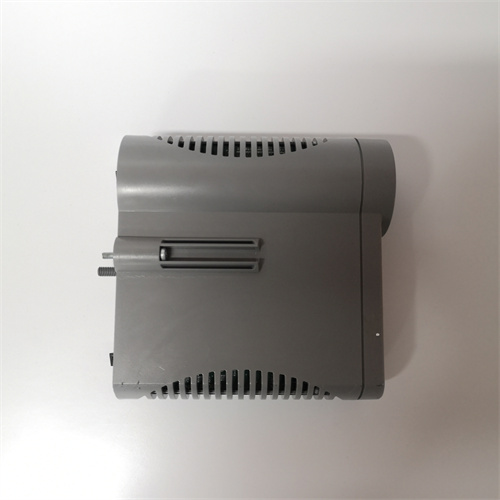

Общая информация о продукте HONEYWELL FC-TSHART-1620M
В системах промышленной автоматизации, где требуется интеграция сенсоров с протоколом HART и температурных измерений, ключевую роль играет модуль HONEYWELL FC-TSHART-1620M — многофункциональное устройство из серии ControlEdge, разработанное для работы с этими типами сигналов. Этот модуль обеспечивает высокоточное считывание данных от HART-датчиков (давления, расхода, уровня) и температурных сенсоров, что делает его незаменимым для нефтегазовых комплексов, химических заводов и энергетических станций. Полная информация о HONEYWELL FC-TSHART-1620M, включая руководства и схемы подключения, доступна на официальном ресурсе: [ссылка на HONEYWELL FC-TSHART-1620M](здесь будет предоставлен ваша ссылка).
Honeywell продолжает совершенствовать решения для интегрированных протоколов, и HONEYWELL FC-TSHART-1620M подтверждает это — он оснащен продвинутыми интерфейсами для HART, адаптивными фильтрами и возможностью двустороннего общения с сенсорами. HONEYWELL FC-TSHART-1620M легко сочетается с контроллерами FC-SCNT01 и шкафами FC-IOCHAS-0003R, обеспечивая комплексное управление процессами с протоколом HART и температурными параметрами.
Технические параметры HONEYWELL FC-TSHART-1620M
Модуль HONEYWELL FC-TSHART-1620M оснащен характеристиками, оптимизированными для работы с HART и температурными сигналами:
-
Тип устройства: Интегрированный модуль с 16 каналов, из которых 12 поддерживают протокол HART, а 4 предназначены для температурных сенсоров в системах Honeywell ControlEdge.
-
HART-каналы (12 штук):
- Тип сигнала: 4–20 мА с встроенным протоколом HART (двустороннее общение);
- Точность аналогового сигнала: ±0,05% от диапазона;
- Скорость передачи данных HART: 1200 бит/с;
- Поддерживаемые версии HART: 5, 6, 7.
-
Температурные каналы (4 штуки):
- Типы сенсоров: Термопары (К, Т, Е, J), резисторы (Pt100, Pt1000);
- Точность: ±0,1 °C (для Pt100), ±0,3 °C (для термопар К-тип);
- Диапазон: -200 °C до +1800 °C (в зависимости от сенсора).
-
Защита и функции:
- Изоляция: Электрическая изоляция каналов друг от друга (3 кВ有效值);
- Защита: От электростатического разряда (25 кВ), короткого замыкания и перегрузки;
- Фильтрация: Адаптивные цифровые фильтры (0,1–1000 мс) для HART и температурных сигналов;
- Индикация: LED-индикаторы для каждого канала (зеленый — нормальная работа, желтый — коммуникация HART, красный — авария).
-
Надежность и габариты:
- Средний наработанный срок до отказа (MTBF): ≥5 200 000 часов;
- Габариты: 120 мм (ширина) × 165 мм (глубина) × 58 мм (высота);
- Класс защиты корпуса: IP20 (для внутреннего монтажа в шкафу).
-
Условия эксплуатации:
- Температура окружающей среды: -10 °C до +65 °C;
- Питание: 24 В DC ±10%, энергопотребление до 10 Вт.
Все детальные параметры HONEYWELL FC-TSHART-1620M доступны на официальной странице: [ссылка на HONEYWELL FC-TSHART-1620M](здесь будет предоставлен ваша ссылка).
Преимущества и особенности HONEYWELL FC-TSHART-1620M
HONEYWELL FC-TSHART-1620M выделяется среди интегрированных модулей благодаря уникальным характеристикам:
- Двустороннее общение по HART: Возможность не только считывания аналоговых сигналов (4–20 мА), но и настройки сенсоров (изменение диапазона, калибровка) через протокол HART, что упрощает обслуживание и диагностику без остановки процесса.
- Высокая точность: ±0,05% для HART-сигналов и ±0,1 °C для температурных измерений делает его подходящим для критических процессов (например, регулировка давления в нефтегазовых трубопроводах или контроля температуры в реакторах).
- Большое количество каналов: 12 HART-интерфейсов и 4 температурных канала обеспечивают компактное решение для систем с множеством интеллектуальных сенсоров.
- Продвинутая защита: Высокая устойчивость к электростатике (25 кВ) и электрическая изоляция гарантируют стабильность в условиях сильных промышленных помех (например, на морских добычных платформах).
Примеры применения HONEYWELL FC-TSHART-1620M
HONEYWELL FC-TSHART-1620M используется в системах с интеллектуальными сенсорами:
- Н нефтегазовые комплексы: 10 HART-каналов подключены к датчикам давления в трубопроводах (с настройкой диапазона через HART), 2 — к расходомерам, а 4 температурных канала — к термопарам в нагревательных узлах — модуль обрабатывает все данные в едином формате.
- Химические заводы: Контроль уровня жидкостей в реакторах через HART-датчики (с возможностью удаленной калибровки) и температуры через Pt100 — HONEYWELL FC-TSHART-1620M с фильтрацией исключает искажения сигналов от смесительных агрегатов.
- Электростанции: Мониторинг параметров турбоагрегатов через HART-датчики вибрации и температуры — модуль передает данные в систему Experion PKS, обеспечивая прогнозирование технического состояния оборудования.
Дополнительные примеры использования HONEYWELL FC-TSHART-1620M можно найти на [ссылка на HONEYWELL FC-TSHART-1620M](здесь будет предоставлен ваша ссылка).
Сравнение с конкурентами
В сравнении с аналогичными модулями для HART (например, Siemens SM 331-7TF01, Allen-Bradley 1756-IF16H) HONEYWELL FC-TSHART-1620M имеет преимущества:
| Параметр сравнения | HONEYWELL FC-TSHART-1620M | Siemens SM 331-7TF01 (8 каналов) | Allen-Bradley 1756-IF16H (16 каналов) |
|---|---|---|---|
| Количество HART-каналов | 12 | 8 | 16 |
| Температурные каналы | 4 | Отсутствуют | Отсутствуют |
| Точность HART-сигнала | ±0,05% от диапазона | ±0,1% от диапазона | ±0,08% от диапазона |
| Защита от ЭСД | 25 кВ | 15 кВ | 20 кВ |
HONEYWELL FC-TSHART-1620M предлагает уникальную комбинацию HART-интерфейсов и температурных каналов, высокую точность и надежность, что делает его оптимальным для систем с интеллектуальными сенсорами и температурным контролем.
Рекомендации по выбору и меры предосторожности
Рекомендации по выбору
- Системы с HART-датчиками и температурным контролем: Для нефтегазовых, химических и энергетических объектов HONEYWELL FC-TSHART-1620M с интегрированными функциями обеспечивает комплексное управление без отдельных модулей.
- Критические процессы с высокими требованиями к точности: В реакторах и трубопроводах его точность ±0,05% гарантирует стабильность параметров.
- Зоны с агрессивными помехами: На платформах или заводах с сильными электромагнитными воздействиями его защита и изоляция предотвращают искажения данных.
Меры предосторожности
- Проверка версии HART: Убедиться, что подключенные сенсоры поддерживают версии HART 5–7 — несовместимость вызывает сбои в коммуникации.
- Настройка фильтров: Для шумных HART-сигналов (например, от насосов) использовать фильтры ≥100 мс, для температурных — адаптировать под тип сенсора.
- Охлаждение: Монтировать модуль с зазором ≥30 мм от других устройств — при работе с 12 HART-каналами тепловыделение увеличивается, и температура не должна превышать 65 °C.
- Регулярная диагностика HART: Проверять состояние коммуникации через контроллер — заменять модуль при частых разрывах связи с сенсорами.
