Описание

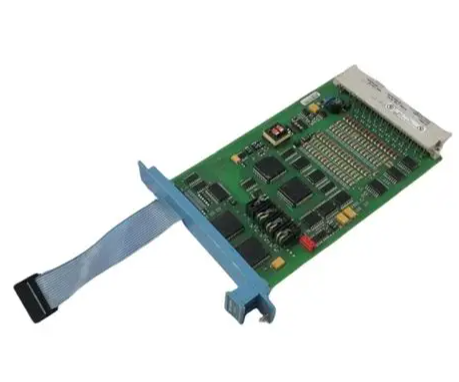

HONEYWELL FS-SAI-1620M — это высокопроизводительный аналоговый модуль ввода (SAI) для безопасностных систем автоматизации (SIS), разработанный компанией Honeywell, глобальным лидером в индустриальных автоматизированных решениях. Он специализируется на высокоточной сборе и обработке аналоговых сигналов от различных сенсоров (температуры, давления, уровня) в критических промышленных процессах, обеспечивая надежную передачу данных в контроллеры SIS. Благодаря большому количеству каналов, высокой точности измерений, соответствию стандартам безопасности и полной совместимости с экосистемой Honeywell Safety Manager, HONEYWELL FS-SAI-1620M стал ключевым компонентом для объектов в нефтегазовой промышленности, энергетике, химической сфере иpharmaceutics, где точность и безопасность данных являются первостепенными задачами.
Технические характеристики
| Категория | Подробности |
|---|---|
| Тип устройства | Аналоговый модуль ввода для безопасностных систем Honeywell |
| Назначение | Сбор и обработка аналоговых сигналов от сенсоров, передача данных в контроллер SIS |
| Количество каналов | 16 независимых каналов аналогового ввода |
| Поддерживаемые сигналы | 4–20 мА (токовые), 0–10 В (напряжностные), сигналы от Pt100/Pt1000, термопар (J, K, T) |
| Точность измерений | ±0.1% полного диапазона (для токовых сигналов), ±0.2% (для температурных сигналов) |
| Разрешение | 16 бит |
| Функции защиты | От искажения сигналов, перегрева, короткого замыкания, пропуска сигнала |
| Рабочая температура | -20 °C – +60 °C |
| Степень защиты | IP20 (для панельного монтажа на рейки DIN) |
| Габаритные размеры | 120 × 80 × 160 мм (длина × ширина × высота) |
| Совместимость | Контроллеры Honeywell Safety Manager, сенсоры промышленного класса, шасси Honeywell FS-CPCHAS-0001 |
| Сертификации | CE, UL, CSA, IEC 61508 (SIL 3), EN 61000 (ЭМС), RoHS |
Основные преимущества и особенности
1. Большое количество каналов и высокая точность измерений
HONEYWELL FS-SAI-1620M оснащен 16 независимыми каналами, что позволяет одновременно собирать данные от 16 сенсоров — это оптимизирует использование пространства в шасси SIS и снижает затраты по сравнению с модулями с меньшим количеством каналов. Высокая точность измерений (±0.1% для токовых сигналов) и разрешение 16 бит гарантируют достоверность данных, критических для раннего выявления нештатных параметров в промышленных процессах. Например, при мониторинге давления в химических реакторах модуль фиксирует минимальные колебания (до 0.01 мПа), позволяя операторам своевременно принимать корректирующие меры.
2. Универсальность в поддержке сигналов
Модуль поддерживает широкий спектр аналоговых сигналов: от стандартных токовых (4–20 мА) и напряжностных (0–10 В) до специализированных сигналов от термисторов Pt100/Pt1000 и термопар разных типов. Это делает HONEYWELL FS-SAI-1620M универсальным решением для интеграции с различным промышленным оборудованием, избежая необходимости использования дополнительных адаптеров или конвертеров. Независимая конфигурация каждого канала позволяет подключать разные типы сенсоров одновременно — например, в одной системе можно контролировать температуру (термопара K), давление (4–20 мА) и уровень жидкости (0–10 В).
3. Надежность и соответствие стандартам SIL 3
HONEYWELL FS-SAI-1620M полностью соответствует требованиям стандарта IEC 61508 и сертифицирован на уровень безопасности SIL 3, что подтверждает его способность функционировать в системах с высочайшими требованиями к отказоустойчивости. Высококачественные компоненты, продуманная схемотехника и строгие тесты производителя гарантируют длительный срок службы (до 10 лет в круглосуточном режиме) и стабильную работу в суровых индустриальных условиях. Модуль оснащен функциями самодиагностики, которые автоматически выявляют неполадки (например, сбой сенсора, короткое замыкание на канале) и передают сигналы об ошибках в контроллер, предотвращая передачу неверных данных.
4. Эффективная защита сигналов и устойчивость к внешним воздействиям
Модуль обеспечивает высокоуровневую защиту от электромагнитных помех (ЭМС) в соответствии со стандартом EN 61000, что предотвращает искажение сигналов в средах с мощным электрооборудованием (например, на заводах с электродвигателями или трансформаторами). Функции защиты от короткого замыкания и перегрева предотвращают повреждение модуля и сенсоров, а широкий диапазон рабочих температур (-20 °C – +60 °C) позволяет использовать HONEYWELL FS-SAI-1620M в условиях от северных энергетических установок до морских добывающих платформ.
5. Простота интеграции и обслуживания
Модуль легко интегрируется в существующие безопасностные системы благодаря стандартному монтажу на рейки DIN и полной совместимости с контроллерами Honeywell Safety Manager. Разъемы с цветовой кодировкой и маркировка каналов упрощают подключение сенсоров и диагностику, сокращая время монтажа и настройки. Легкая доступность компонентов и простота демонтажа упрощают техническое обслуживание, а возможность замены отдельных каналов (в случае необходимости) снижает затраты на ремонт.
Сферы применения и практические кейсы
1. Нефтегазовая промышленность: Мониторинг трубопроводов
На крупном трубопроводном комплексе HONEYWELL FS-SAI-1620M используется для сбора данных от 16 сенсоров давления и коррозии, установленных на различных участках трубопровода. Модуль передаёт точные данные о состоянии труб в контроллер Honeywell Safety Manager, который анализирует параметры и инициирует аварийные меры (например, остановку перекачивания) при выявлении опасных дефектов. Высокая точность измерений позволило выявить незначительное увеличение давления на одном из участков, что предотвратило разрыв трубопровода и утечку нефти. Соответствие стандарту SIL 3 гарантирует надежность системы в условиях удаленного расположения трубопровода.
2. Энергетика: Мониторинг параметров котлов ТЭС
В теплоэлектростанции HONEYWELL FS-SAI-1620M интегрирован в систему мониторинга работы котлов. Модуль собирает данные от сенсоров температуры топлива, давления пара, уровня воды в котле и содержания окислов в дымовых газах (16 сенсоров в общей сложности). Точные данные передаются в контроллер, который регулирует работу котла для оптимизации сжигания топлива и снижения выбросов. При превышении температуры пара выше допустимого уровня модуль быстро передаёт сигнал, и система автоматически включает дополнительное охлаждение, предотвращая повреждение котла.
3. Химическая промышленность: Контроль реакторных процессов
В химическом заводе HONEYWELL FS-SAI-1620M используется для контроля параметров работы нескольких реакторов. Модуль подключен к сенсорам температуры, давления и концентрации реагентов (по 4 сенсора на каждый из 4 реакторов), собирая и передавая данные в контроллер Safety Manager. Независимая конфигурация каналов позволяет настраивать разные параметры для каждого реактора, а высокая точность измерений гарантирует стабильность химических процессов. При одном случае модуль зафиксировал неожиданный рост концентрации опасного реагента, и система своевременно прекратила подачу сырья, предотвратив опасную реакцию.
Сравнение с конкурентами
| Параметр сравнения | HONEYWELL FS-SAI-1620M | Конкурент (например, Siemens 6ES7331-7KF02-0AB0) |
|---|---|---|
| Количество каналов | 16 | 8 |
| Точность измерений | ±0.1% (токовые), ±0.2% (температурные) | ±0.3% (токовые), ±0.5% (температурные) |
| Соответствие SIL | SIL 3 | SIL 2 |
| Поддерживаемые сигналы | 4–20 мА, 0–10 В, Pt100/Pt1000, термопары (J, K, T) | 4–20 мА, 0–10 В |
| Разрешение | 16 бит | 12 бит |
| Рабочая температура | -20 °C – +60 °C | 0 °C – +55 °C |
| Совместимость с SIS | Идеальная (Honeywell Safety Manager) | Ограниченная |
Рекомендации по выбору и безопасные практики
Рекомендации по выбору
- Для безопасностных систем Honeywell Safety Manager: Выбирайте HONEYWELL FS-SAI-1620M для идеальной совместимости и обеспечения высокой точности сбора данных — идеально подходит для комплексных систем с большим количеством сенсоров.
- Для проектов с требованиями SIL 3: Рекомендуется благодаря сертификации на уровень SIL 3, что критично для нефтегазовой, энергетической и химической промышленности.
- Для систем с разными типами сенсоров: Универсальность в поддержке сигналов делает модуль подходящим для проектов, где нужно контролировать разные параметры (температура, давление, уровень) одновременно.
- Для суровых индустриальных условий: Подходит для объектов с перепадами температур и высоким уровнем ЭМС, благодаря устойчивости к внешним воздействиям.
Безопасные практики
- Правильный монтаж: Монтируйте HONEYWELL FS-SAI-1620M на рейки DIN в панельном шкафу, обеспечивая достаточное пространство для теплоотвода (не менее 10 см вокруг модуля) и защиту от влаги, пыли и агрессивных веществ. Используйте только сертифицированные кабели для подключения сенсоров.
- Настройка каналов: Перед запуском настройте каждый канал в соответствии с типом подключенного сенсора (используйте ПО Honeywell или интерфейс контроллера). Калибруйте сенсоры регулярно, чтобы поддерживать точность измерений.
- Контроль и диагностика: Регулярно проверяйте состояние модуля через контроллер Safety Manager — отслеживайте сигналы об ошибках, состояние каналов и данные сенсоров. При выявлении нештатных параметров немедленно проверяйте соответствующий сенсор и кабельное соединение.
- Периодическое обслуживание: Каждые 6 месяцев проводите визуальный осмотр модуля — проверяйте состояние разъемов, кабелей и индикаторов. Очищайте модуль от пыли с помощью сухого компрессированного воздуха. В случае поломки обращайтесь к авторизованным сервисным центрам Honeywell.
- FS-SAI-1620M
