Описание

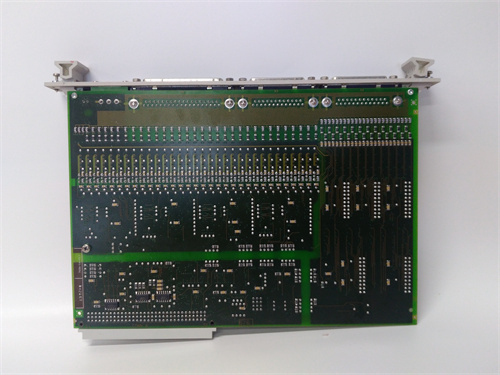

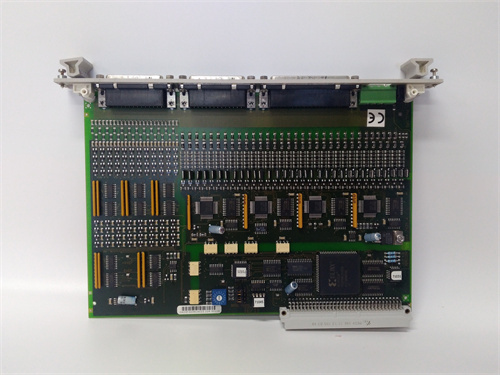

HONEYWELL FS-TSAI-1620M (ссылка на продукт: [вставьте ссылку]) — это модуль аналогового ввода с термопарными и сопротивными входами от компании Honeywell, разработанный для интеграции в системы автоматизации Experion PKS. HONEYWELL FS-TSAI-1620M специализируется на точном измерении температуры в промышленных условиях, что делает его незаменимым в нефтегазовой, химической промышленности и энергетике, где контроль температурных параметров критичен для безопасности и качества продукции.
Описание продукта
HONEYWELL FS-TSAI-1620M представляет собой модуль с 16 каналов, поддерживающих как термопары (типы J, K, T, E, R, S, B, N), так и сопротивные термометры (RTD Pt100, Pt500, Pt1000). Благодаря высокоточному 24-битному аналого-цифровому преобразователю (АЦП) HONEYWELL FS-TSAI-1620M обеспечивает погрешность измерений не более ±0.1 °C (для Pt100) и ±1 °C (для термопар), что важно для процессов с жесткими требованиями (например, синтез химических соединений или нагрев металлов в металлургии). Каждый канал оснащен индивидуальной galvanic изоляцией (2500 В) и защитой от перегрева, исключая влияние электромагнитных помех и предотвращая повреждение при неправильном подключении датчиков. HONEYWELL FS-TSAI-1620M поддерживает автоматическую компенсацию холодного конца для термопар, что исключает погрешности, связанные с температурой контактов модуля. Модуль обновляет данные с частотой до 50 Гц и интегрируется с контроллерами Honeywell C300 через внутреннюю шину, а диагностика состояния (например, обрыв датчика или короткое замыкание) выполняется через ПО Honeywell Control Builder. Сертифицированный по стандартам IEC 61131-2 и CE, он работает в температурном диапазоне -40…70 °C и имеет класс защиты IP20, гарантируя надежность в экстремальных условиях.
Параметры продукта
- Тип устройства: модуль аналогового ввода для температурных датчиков (термопары, RTD)
- Количество каналов: 16, независимо настраиваемые
- Поддерживаемые датчики:
- Термопары: J, K, T, E, R, S, B, N
- Сопротивные термометры (RTD): Pt100 (3-, 4-жильные), Pt500, Pt1000
- Разрешение АЦП: 24 бит
- Погрешность измерений:
- Для RTD: ±0.1 °C (в диапазоне -200…850 °C)
- Для термопар: ±1 °C (в зависимости от типа)
- Частота обновления данных: до 50 Гц
- Функции: автоматическая компенсация холодного конца (для термопар), фильтрация сигналов (0.1…10 Гц)
- Изоляция: galvanic, 2500 В между каналами, шиной и землей
- Максимальное напряжение на вход: ±30 В (с защитой от перегрузки)
- Питание: от контроллера Honeywell C300 (24 В ПЭ, ток потребления ≤150 мА)
- Тип монтажа: на внутреннюю шину контроллера Experion PKS или рельс DIN (с адаптером)
- Класс защиты: IP20
- Температурный диапазон эксплуатации: -40…70 °C
- Влажность: 5…95% неконденсирующаяся
- Габариты: 90 × 110 × 35 мм (ширина × высота × глубина)
- Совместимость: контроллеры Honeywell C300, температурные датчики (термопары, RTD), ПО Honeywell Control Builder
Преимущества и особенности
- Высокая точность: 24-битное разрешение и низкая погрешность делают HONEYWELL FS-TSAI-1620M подходящим для критических температурных контролов (например, в реакторах с экзотермическими реакциями).
- Универсальность: Поддержка разных типов термопар и RTD позволяет использовать модуль с существующими датчиками, сокращая расходы на обновление оборудования.
- Автоматическая компенсация: Корректировка холодного конца для термопар исключает ручную настройку и снижает вероятность ошибок.
- Надежная защита: Индивидуальная изоляция и защита от перегрузки предотвращают повреждение модуля при неправильном подключении или авариях.
- Надежность в экстремальных условиях: Работа в диапазоне -40…70 °C делает HONEYWELL FS-TSAI-1620M подходящим для холодных зон (Арктика) и жарких производственных помещений (котельные).
Примеры применения в отраслях
- Н нефтегазовая промышленность: Контроль температуры в нагревательных камерах разделения нефти, где HONEYWELL FS-TSAI-1620M обеспечивает точность, необходимую для стабильности фракционирования.
- Химическая промышленность: Мониторинг температуры в реакторах синтеза, с использованием термопар и RTD для взаимной проверки данных и предотвращения перегрева.
- Энергетика: Контроль температуры паров и воды в котельно-турбинных установках, с высокой частотой обновления данных для оперативной регулировки теплообменных процессов.
Сравнение с конкурентами
По сравнению с модулями температурного ввода от ABB (TC800) и Siemens (SM 1532), HONEYWELL FS-TSAI-1620M выделяется более высоким разрешением (24 бит против 16 бит) и лучшей интеграцией с системой Experion PKS, что делает его предпочтительным для предприятий на базе оборудования Honeywell.
Рекомендации по выбору
HONEYWELL FS-TSAI-1620M рекомендуется для систем Experion PKS, где требуется точный контроль температуры с использованием термопар или RTD (нефтегаз, химия, энергетика). Для меньшего количества каналов (8) лучше выбрать модель Honeywell FS-TSAI-820M.
Меры предосторожности
- Монтаж HONEYWELL FS-TSAI-1620M производить источников сильных электромагнитных полей (трансформаторы, двигатели), чтобы минимизировать влияние помех на температурные сигналы.
- При подключении термопар использовать специальные экранированные кабели, соответствующие типу термопары (например, медно-константановые для типа J), чтобы избежать искажений.
- Для RTD использовать 4-жильные кабели с компенсацией проводов, чтобы исключить погрешности, связанные с сопротивлением линий.
- Регулярно проверять состояние изоляционных элементов (раз в 12 месяцев) с помощью тестера изоляции, особенно в условиях повышенной влажности.
- Калибровку выполнять через авторизованные сервисы Honeywell с использованием эталонных температурных источников класса 0.05 °C для сохранения заявленной точности.
