Name: HONEYWELL FTA-T-14 - XINYEDA
Brand: Honeywell
Price: 2199.00 RUB
Availability: InStock

Описание

Описание продукта

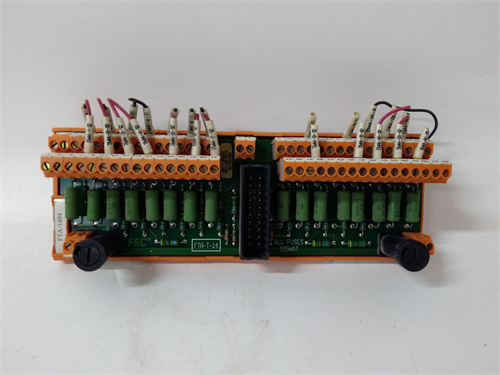

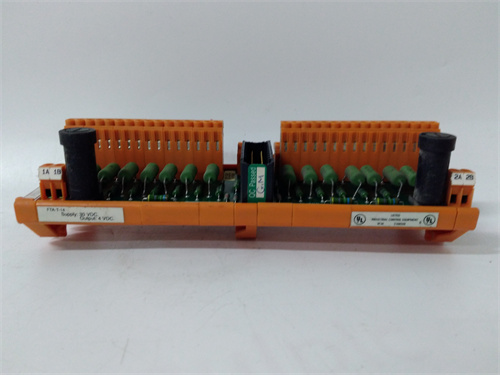

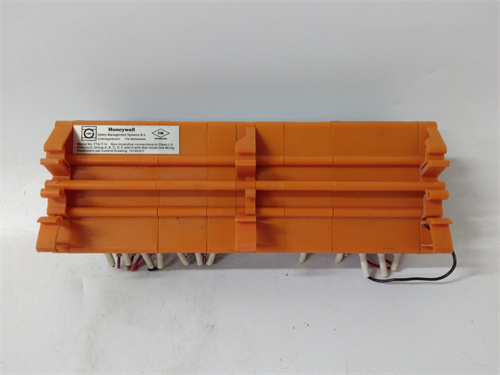

Модуль HONEYWELL FTA-T-14 представляет собой полевую клеммную сборку (Field Termination Assembly – FTA) для системы распределенного управления (DCS) Honeywell Experion PKS. Этот компонент не является электронной платой обработки сигналов, а служит критически важным интерфейсом между полевыми устройствами (датчиками, исполнительными механизмами) и электронными модулями ввода-вывода (I/O) системы. Основная функция модуля HONEYWELL FTA-T-14 — обеспечение удобного, надежного и безопасного подключения полевых сигнальных кабелей к системе управления. Он выполняет роль клеммной колодки с дополнительными функциями, такими как гальваническая развязка, защита от перенапряжений и организация точек измерения для целей тестирования и калибровки. Использование оригинальной сборки FTA-T-14 гарантирует правильное подключение, сохранение целостности сигналов и соответствие требованиям по электробезопасности и помехозащищенности в рамках архитектуры Experion C Series.

Технические параметры и характеристики

Производитель и система: Honeywell Experion PKS, серия C300 / C Series.
Тип устройства: Полевая клеммная сборка (Field Termination Assembly). Индекс “T” может указывать на тип (Terminal), а “14” — на количество клемм или спецификацию.
Назначение: Физический интерфейс для подключения полевых проводников к модулю ввода-вывода. Каждая сборка FTA-T-14 предназначена для подключения к определенному типу модуля I/O (аналоговый, дискретный, универсальный).
Количество и тип клемм: Имеет определенное количество винтовых или пружинных клемм для подключения проводов. Может включать клеммы для сигнальных цепей, экранов, общего провода и измерительные перемычки (jumpers) для тестирования.
Изоляция и защита: Обеспечивает электрическую изоляцию между полевыми цепями и внутренними цепями модуля I/O. Некоторые FTA могут содержать встроенные элементы защиты, такие как плавкие предохранители или ограничители перенапряжения.
Индикация: Обычно не имеет активной индикации, но может быть маркирована для облегчения идентификации цепей.
Подключение к модулю I/O: Устанавливается на направляющие в стойке и подключается к соответствующему модулю I/O (например, HONEYWELL CC-PUIO31) через стандартный разъем на задней стороне, что позволяет отключать полевую проводку при замене электронного модуля.
Совместимость: Работает только с конкретными модулями ввода-вывода Honeywell C Series и должна быть правильно сконфигурирована в проекте.

Преимущества и ключевые особенности

Безопасность и удобство обслуживания: Ключевое преимущество модуля HONEYWELL FTA-T-14 — возможность “горячей” замены электронного модуля ввода-вывода без отключения и перекоммутации полевых проводов. Это значительно сокращает время простоя.
Защита дорогостоящей электроники: Выступает в роли барьера, предотвращая попадание высоких напряжений, токов короткого замыкания или электростатических разрядов с полевой стороны непосредственно на чувствительные электронные компоненты модуля I/O.
Улучшение целостности сигнала: Правильное подключение экранов и организация заземления через FTA минимизируют помехи в сигнальных цепях, особенно важные для аналоговых измерений.
Стандартизация и упрощение монтажа: Унифицированный интерфейс подключения для всех модулей в стойке упрощает проектирование, монтаж и документирование кабельной системы.
Снижение затрат на установку: Предварительное подключение и проверка цепей на FTA могут выполняться отдельно от монтажа электронных модулей, оптимизируя процесс ввода в эксплуатацию.

Примеры применения в различных отраслях

Нефтегазовая и нефтехимическая промышленность: Подключение тысяч сигналов от датчиков давления, температуры, уровня и управляющих сигналов к клапанам в рамках DCS Experion PKS на НПЗ или установках.
Энергетика (ТЭС, АЭС): Организация ввода-вывода для системы управления котлом, турбиной, общестанционным оборудованием.
Химическое производство: Подключение разнообразных датчиков и исполнительных механизмов в непрерывных и периодических процессах.
Фармацевтика и пищевая промышленность: Обеспечение надежного подключения в условиях, где важны чистота и соответствие стандартам.

Сравнение с аналогами (простыми клеммными колодками или FTA других производителей DCS)

В пользу HONEYWELL FTA-T-14: Полная механическая и электрическая совместимость с системой Honeywell, гарантирующая все преимущества модульной конструкции и “горячей” замены. Интеграция в общую систему диагностики и конфигурации (через Control Builder).
На что обратить внимание: Универсальные клеммные колодки дешевле, но они не обеспечивают безопасного отсоединения поля от электроники при замене модуля, не имеют стандартизированного интерфейса и могут не обеспечивать должного уровня защиты. Использование неоригинальных FTA может привести к проблемам с гарантией и сертификацией системы.
