Описание

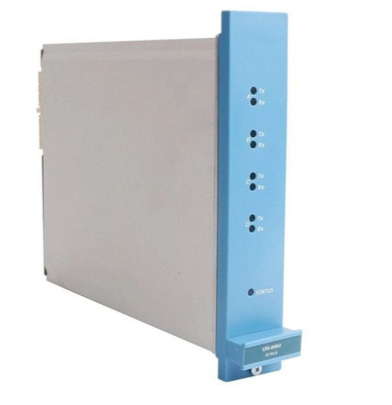

HONEYWELL FX-USI-0002 — это промышленный модуль интерфейса для систем автоматизации, предназначенный для унификации и преобразования сигналов между различными устройствами в распределенных системах. Его основная функция — обеспечить совместимость между оборудованием с разными типами сигналов (аналоговыми, дискретными, цифровыми) и протоколами связи, упрощая интеграцию компонентов из разных производителей в единую систему управления. Применяется в нефтегазовой, химической, энергетической и пищевой промышленности для связи ПЛК, датчиков, исполнительных механизмов и систем мониторинга.
Основные функции и ключевые преимущества
Главные достоинства HONEYWELL FX-USI-0002 — гибкая конфигурация, широкая совместимость и надежность в суровых условиях. Модуль поддерживает преобразование трех типов сигналов:
- Аналоговые входы/выходы (4–20 мА, 0–10 В) — для подключения датчиков температуры, давления или исполнительных механизмов;
- Дискретные входы/выходы (24 В DC) — для сигналов состояния (стоп-кнопки, предохранители) или управления реле;
- Цифровые протоколы (Modbus RTU, Modbus TCP, Ethernet/IP) — для связи с ПЛК, HMI или системами DCS.
Это позволяет использовать HONEYWELL FX-USI-0002 как “перекрестной мост” между устройствами, которые изначально несовместимы — например, между старым датчиком с аналоговым сигналом 0–10 В и современным ПЛК, работающим по Ethernet/IP.
Отличительной чертой HONEYWELL FX-USI-0002 является возможность настраиваемых сигнальных цепей через веб-интерфейс или программное обеспечение Honeywell ControlEdge HMI. Пользователь может выбрать тип входного/выходного сигнала, задать диапазоны преобразования (например, 4–20 мА → 0–100 °C для температурных датчиков) и настроить параметры протоколов без физического доступа к модулю — это сокращает время настройки и упрощает обслуживание в сложных установках.
HONEYWELL FX-USI-0002 оснащен функциями для повышения надежности:
- Защита от электромагнитных помех: Двойная экранировка внутренних цепей и galvanic изоляция (2500 В АС между каналами, а также между каналами и системной шиной) предотвращают попадание заземляющих токов и помехов от электродвигателей, трансформаторов;
- Диагностика в реальном времени: Мониторинг состояния каждого сигнального канала (обрыв, короткое замыкание, превышение диапазона) и передача алертов через цифровые протоколы в систему управления;
- Резервное питание: Поддержка двух входов питания (24 В DC ±10%) с автоматическим переключением при сбое основного канала — гарантирует непрерывную работу даже при перебоях в электроснабжении.
Дополнительно HONEYWELL FX-USI-0002 имеет компактную конструкцию (ширина 35 мм) и поддерживает монтаж на стандартные DIN-рейки, что экономит место в шкафу управления и удобно для групповой установки нескольких модулей.
Технические характеристики
| Категория | Подробности |
|---|---|
| Тип модуля | Модуль интерфейса с поддержкой преобразования сигналов и протоколов |
| Аналоговые каналы | 4 входа (4–20 мА, 0–10 В); 2 выхода (4–20 мА, 0–10 В); Точность ±0.1% FS |
| Дискретные каналы | 8 входов (24 В DC); 4 выхода (24 В DC, до 1 А на канал) |
| Протоколы связи | Modbus RTU (RS485), Modbus TCP (Ethernet), Ethernet/IP |
| Питание | Двойной вход: 24 В DC ±10%; Потребляемая мощность: Максимально 10 Вт |
| Степень защиты | IP20 (монтаж в шкафу управления); Механическая прочность: IK04 |
| Рабочая среда | Температура: -20 °C – +60 °C; Влажность: 5%–95% RH (без конденсации); Высота above sea level: до 2000 м |
| Интерфейсы настройки | Веб-интерфейс (Ethernet), USB-порт (для локальной конфигурации) |
| Сертификации | CE, UL 508, IEC 61010-1, Class 1 Div 2 (для опасных зон) |
Типичные сценарии применения
-
Нефтегазовая промышленность: Интеграция старых и новых датчиков
В нефтеперерабатывающем заводе HONEYWELL FX-USI-0002 используется для связи старых аналоговых датчиков давления (сигнал 0–10 В) с современным ПЛК Honeywell ControlEdge, работающим по Ethernet/IP. Модуль преобразует аналоговые сигналы в цифровые данные, передает их в ПЛК через Ethernet/IP и одновременно собирает сигналы состояния датчиков (дискретные входы) для диагностики. При обрыве кабеля к датчику модуль отправляет алерт в ПЛК, позволяя операторам быстро устранить неисправность.
-
Энергетика: Связь системы мониторинга с исполнительными механизмами
В тепловой электростанции HONEYWELL FX-USI-0002 связывает системой мониторинга котлов (работающей по Modbus TCP) с электромагнитными клапанами (управляемыми аналоговым сигналом 4–20 мА). Система мониторинга отправляет команды на модуль через Modbus TCP, который преобразует их в аналоговые сигналы для клапанов. Дополнительно модуль собирает сигналы “работа/авария” от клапанов (дискретные входы) и передает их обратно в систему мониторинга — обеспечивая замкнутую цепь контроля.
-
Пищевая промышленность: Унификация сигналов на линии упаковки
На линии упаковки молока HONEYWELL FX-USI-0002 унифицирует сигналы от разных устройств:
- Датчики уровня молока (аналоговый сигнал 4–20 мА);
- Контроллер упаковочных машин (протокол Modbus RTU);
- Сторажные светодиодные индикаторы (дискретный сигнал 24 В DC).
Модуль преобразует и передает данные между всеми компонентами, обеспечивая синхронную работу линии: при низком уровне молока сигнал от датчика блокирует упаковочные машины и включает красный индикатор.
Сравнение с конкурентами
| Характеристика | HONEYWELL FX-USI-0002 | Конкурент (например, Pepperl+Fuchs KFD2-UT2-EX1) |
|---|---|---|
| Типы поддерживаемых сигналов | Аналоговые, дискретные, цифровые (протоколы) | Только аналоговые (ограниченная функциональность) |
| Протоколы связи | Modbus RTU/TCP, Ethernet/IP (широкий набор) | Только Modbus RTU (необходим дополнительный модуль для Ethernet) |
| Наличие веб-интерфейса | Да (удаленная конфигурация) | Нет (только локальная конфигурация через ПО) |
| Резервное питание | Двойной вход (автоматическое переключение) | Один вход (нет резерва) |
| Точность преобразования | ±0.1% FS (высокая метрологическая точность) | ±0.5% FS (стандартная точность) |
Рекомендации по выбору и безопасные практики
Рекомендации по выбору
- Для интеграции разнородного оборудования: Выбирайте HONEYWELL FX-USI-0002 если вам нужно соединить устройства с разными типами сигналов или протоколами (например, старые аналоговые датчики и современные ПЛК) — его универсальность заменяет несколько специализированных модулей.
- Для систем с требованием надежности: При эксплуатации в критических процессах (нефтегазовая, химическая промышленность) оптимально использование двойного питания и защиты от помех — модуль гарантирует непрерывную связь при перебоях.
- Для удобства настройки: Если модуль монтируется в труднодоступных местах (например, на высоких насосных станциях), веб-интерфейс позволяет настраивать параметры удаленно, без физического доступа.
Безопасные практики
- Проводка: Используйте экранированные кабели для аналоговых и дискретных каналов, экранируйте их с стороны модуля — это уменьшает электромагнитные помехи и повышает точность преобразования.
- Настройка диапазонов: При преобразовании аналоговых сигналов точно задайте входной/выходной диапазоны (например, 4–20 мА → 0–100 °C) через веб-интерфейс — неправильные настройки приведут к искажению данных и ошибкам в контроле.
- Бэкап конфигурации: После настройки сохраняйте параметры модуля в файл и храните его в безопасном месте — это позволяет быстро восстановить настройки при замене модуля или сбросе памяти.
- Проверка диагностики: Регулярно проверяйте данные диагностики через ПЛК или HMI — своевременно устраняйте неисправности (обрыв кабеля, перегрузка канала) для предотвращения разрыва связи.
