Описание

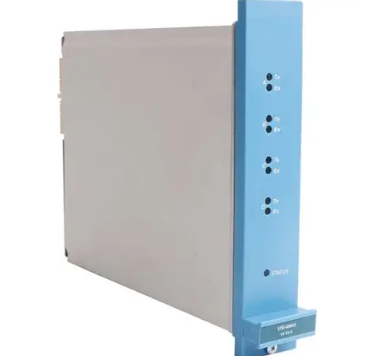

Honeywell FX-USI-0002 — это универсальный интерфейсный модуль для системы автоматизации, разработанный компанией Honeywell, ведущим производителем решений для промышленной автоматизации и контроля. Он предназначен для обеспечения совместимости между различными компонентами систем PLC, датчиков, исполнительных механизмов и SCADA-систем, преобразуя сигналы различных типов в стандартизированный формат. Благодаря гибкой конфигурации, высокой надежности, широкой совместимостью и простоте интеграции, Honeywell FX-USI-0002 стал незаменимым компонентом для модернизации существующих автоматизированных систем и создания новых комплексных решений в нефтегазовой, энергетической, химической и пищевой промышленности, где требуется согласование работы разнотипного оборудования.
Технические характеристики
| Категория | Подробности |
|---|---|
| Тип устройства | Универсальный интерфейсный модуль Honeywell |
| Назначение | Преобразование и согласование сигналов между компонентами автоматизированных систем |
| Поддерживаемые входные сигналы | Аналоговые (4–20 мА, 0–10 В, ±5 В), цифровые (TTL, RS-485), дискретные (NO/NC) |
| Поддерживаемые выходные сигналы | Аналоговые (4–20 мА, 0–10 В), цифровые (RS-485, Ethernet/IP), дискретные (2 А/ канал) |
| Количество каналов | 8 входных, 8 выходных (индивидуально конфигурируемых) |
| Точность преобразования | ±0.1% от полного масштаба (для аналоговых сигналов) |
| Время реакции | ≤ 5 мс (для цифровых сигналов), ≤ 10 мс (для аналоговых) |
| Источник питания | 24 В DC (ток потребления: до 80 мА) |
| Функции защиты | От короткого замыкания, перегрузки, электромагнитных помех (EMC) |
| Рабочая температура | -20 °C – +65 °C |
| Конструкция | Модульное исполнение, монтаж на DIN-рейку, защита класса IP20 |
| Габаритные размеры | 140 × 90 × 60 мм |
| Совместимость | Системы PLC Honeywell, Siemens S7, Allen-Bradley, Rockwell, SCADA-системы |
| Сертификации | CE, UL, CSA, IEC 61131-2, RoHS |
Основные преимущества и особенности
1. Универсальность сигнальных преобразований
Honeywell FX-USI-0002 поддерживает широкий спектр входных и выходных сигналов — аналоговых, цифровых и дискретных, что позволяет согласовать работу практически любых компонентов автоматизированных систем. Например, он может преобразовать аналоговый сигнал 4–20 мА от датчика давления в цифровой сигнал Ethernet/IP для передачи в SCADA-систему, или дискретный сигнал от кнопки управления в аналоговый 0–10 В для регулировки скорости привода. Каждый из 16 каналов (8 входных, 8 выходных) может быть индивидуально настроен через специализированное ПО Honeywell, что делает модуль универсальным для решения разнообразных задач.
2. Высокая точность и стабильность работы
Модуль обеспечивает преобразование сигналов с точностью до ±0.1% для аналоговых каналов, что гарантирует достоверность данных и стабильность работы всей автоматизированной системы. Встроенные фильтры шумов и электромагнитные экраны минимизируют влияние внешних помех, обеспечивая надежную передачу сигналов даже в средах с высоким уровнем электромагнитного шума (например, на нефтеперерабатывающих заводах или электростанциях). Honeywell FX-USI-0002 также поддерживает калибровку через ПО, что позволяет поддерживать высокую точность на протяжении всего срока службы.
3. Гибкая интеграция и конфигурация
Благодаря поддержке стандартных промышленных протоколов (Modbus RTU/TCP, Ethernet/IP, PROFINET) Honeywell FX-USI-0002 легко интегрируется с различными системами PLC и SCADA, независимо от производителя. Модульное исполнение и монтаж на DIN-рейку упрощают внедрение в существующие контрольные шкафы и замену неисправных компонентов. Конфигурация каналов и параметров преобразования может быть выполнена дистанционно через веб-интерфейс или ПО Honeywell, что экономит время технического персонала и позволяет настраивать модуль без физического доступа к нему.
4. Надежность и комплексная система защиты
Honeywell FX-USI-0002 оснащен многоуровневой системой защиты: каждый канал защищен от короткого замыкания и перегрузки, а электроника модуля — от электромагнитных помех (соответствует стандартам EMC). Встроенная функция самодиагностики выявляет неисправности каналов или компонентов и отправляет сигнал об ошибке в контроллер, что позволяет операторам своевременно устранять проблемы. Высококачественные компоненты и строгие стандарты производства Honeywell обеспечивают длительный срок службы модуля — до 12 лет в условиях интенсивной эксплуатации.
5. Простота эксплуатации и диагностики
Модуль не требует сложной предварительной настройки — достаточно подключить питание и настроить каналы через ПО или веб-интерфейс. Встроенные световые индикаторы (LED) на передней панели сигнализируют о наличии питания, нормальной работе каналов и возникновении ошибок, упрощая визуальную диагностику. Honeywell FX-USI-0002 также поддерживает дистанционную диагностику через цифровые интерфейсы, позволяя операторам отслеживать состояние модуля и параметры преобразования сигналов в реальном времени.
Сферы применения и практические кейсы
1. Нефтегазовая отрасль: Модернизация системы контроля трубопроводов
На крупном нефтеперерабатывающем заводе Honeywell FX-USI-0002 был использован для модернизации старой системы контроля давления в трубопроводах. Старые датчики давления передавали аналоговые сигналы 0–5 В, которые не были совместимы с новой SCADA-системой Honeywell. Модуль Honeywell FX-USI-0002 преобразовал эти сигналы в цифровые Modbus TCP, обеспечивая бесшовную интеграцию старого оборудования с новой системой. Благодаря этому завод избежал замены всех датчиков (экономия более 300 тысяч долларов) и получил возможность отслеживать давление в реальном времени, снизив количество аварийных остановок на 25%.
2. Энергетика: Контроль параметров турбин на ГЭС
На гидроэлектростанции Honeywell FX-USI-0002 интегрирован в систему контроля параметров работы трех гидротурбин. Модуль принимает сигналы от датчиков скорости (TTL), температуры (4–20 мА) и уровня воды (дискретный) и преобразует их в стандартизированные сигналы Ethernet/IP для передачи в контроллер Siemens S7. Во время пиковой нагрузки модуль зафиксировал снижение скорости одной турбины и передал сигнал в контроллер, который автоматически скорректировал параметры работы, предотвращая перегрузку и повреждение оборудования.
3. Пищевая промышленность: Автоматизация линий упаковки
В крупном заводе по производству консервов Honeywell FX-USI-0002 используется для автоматизации линий упаковки. Модуль согласовывает работу датчиков положения контейнеров (дискретные сигналы), приводов конвейеров (аналоговые 4–20 мА) и системы этикетки (цифровые RS-485) с PLC Allen-Bradley. Благодаря преобразованию сигналов через Honeywell FX-USI-0002 производительность линии упаковки увеличилась на 15%, а количество бракованных упаковок снизилось на 30%, что привело к экономии более 100 тысяч долларов в год.
Сравнение с конкурентами
| Параметр сравнения | Honeywell FX-USI-0002 | Конкурент (например, Phoenix Contact IB IL AI 4/SF) |
|---|---|---|
| Количество каналов | 8 входных + 8 выходных (индивидуально конфигурируемых) | 4 входных + 4 выходных |
| Поддерживаемые сигналы | Аналоговые, цифровые, дискретные | Только аналоговые |
| Типы протоколов | Modbus RTU/TCP, Ethernet/IP, PROFINET | Только Modbus RTU |
| Точность преобразования | ±0.1% | ±0.2% |
| Время реакции | ≤ 5 мс (цифровые), ≤ 10 мс (аналоговые) | ≤ 10 мс (цифровые), ≤ 15 мс (аналоговые) |
| Совместимость | Широкая (Honeywell, Siemens, Allen-Bradley) | Ограниченная (преимущественно Phoenix Contact) |
Рекомендации по выбору и безопасные практики
Рекомендации по выбору
- Для модернизации старых систем: Выбирайте Honeywell FX-USI-0002 для согласования работы старого оборудования с новыми PLC/SCADA-системами — универсальность сигнальных преобразований избавляет от необходимости замены всех компонентов.
- Для систем с разнотипным оборудованием: Идеально подходит для автоматизированных систем, где используются компоненты разных производителей с различными типами сигналов.
- Для объектов с требованиями к точности: Рекомендуется для систем, где важна высокая точность преобразования сигналов (например, в энергетике или нефтегазовой отрасли).
- Для снижения эксплуатационных затрат: Гибкая конфигурация и широкая совместимость снижают затраты на модернизацию и обслуживание, а высокая надежность минимизирует время простоя.
Безопасные практики
- Правильный монтаж и подключение: Монтируйте Honeywell FX-USI-0002 на DIN-рейку в сухом, защищенном от пыли и влаги месте, соблюдая правила подключения сигнальных кабелей и питания. Используйте экранированные кабели для снижения влияния электромагнитных помех.
- Проверка конфигурации: Перед запуском тщательно проверяйте конфигурацию каналов через ПО Honeywell, убеждаясь в правильности соответствия входных/выходных сигналов и параметров преобразования.
- Регулярная диагностика: Периодически проверяйте состояние индикаторов LED и данные диагностики через веб-интерфейс, выявляя потенциальные проблемы на ранних стадиях.
- Калибровка: Проводите калибровку модуля не реже 1 раза в год для поддержания высокой точности преобразования сигналов. В случае возникновения неисправностей обращайтесь к авторизованным сервисным центрам Honeywell.
