Описание

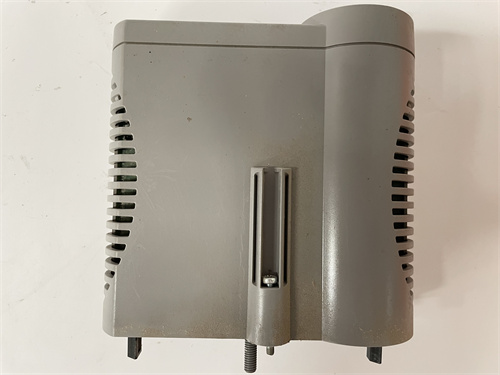

HONEYWELL IQ4/IO/16DI — это высокопроизводительный цифровой модуль ввода (DI) из серии IQ4, разработанный компанией Honeywell — глобальным лидером в сфере индустриальной автоматизации и контроля. Он специализируется на надежной сборе дискретных сигналов с сенсоров, кнопок управления, предохранительных устройств и других периферийных компонентов, передавая их в контроллеры Honeywell (например, серии IQ4 или Experion PKS) для оперативного принятия управляющих решений. Благодаря компактному дизайну, расширенной защите от помех, высокой скорости считывания и полной совместимостью с экосистемой Honeywell, HONEYWELL IQ4/IO/16DI стал предпочтительным выбором в энергетике, нефтегазовой промышленности, химической сфере и пищевой промышленности, где требуется точный и стабильный мониторинг промышленных процессов.
Технические характеристики
| Категория | Подробности |
|---|---|
| Тип устройства | Цифровой модуль ввода (DI) для систем автоматического управления Honeywell |
| Количество каналов | 16 дискретных каналов (дифференциальные или одиночный-ended, настраиваемые) |
| Тип входного сигнала | 24 В ПО (ток 2–10 мА на канал), поддержка сухих контактов |
| Скорость считывания | 0.1 мс на канал (максимальная), режим реального времени |
| Изоляция | Канал-к-каналу: 500 В АС (1 мин), канал-к-бэкенду: 1 кВ АС (1 мин) |
| Рабочая температура | -40 °C – +70 °C |
| Степень защиты | IP20 (для монтажа в шкаф), дополнительная защита от пыли и влаги |
| Устойчивость к вибрациям | До 2 g (10–500 Гц), до 5 g (шок, 11 мс) |
| Совместимость | Контроллеры Honeywell IQ4, Experion PKS, программное обеспечение Honeywell Control Builder |
| Сертификации | CE, UL, CSA, IEC 61131-2, EN 61000 (ЭМС), ATEX (для опасных зон), RoHS |
Основные преимущества и особенности
1. Высокая скорость считывания и режим реального времени
HONEYWELL IQ4/IO/16DI обеспечивает скорость считывания сигналов до 0.1 мс на канал — это одна из самых высоких показателей в своем классе, что делает модуль идеальным для систем с жесткими требованиями к реальному времени. Например, при срабатывании аварийных кнопок на производственной линии или отключении критических устройств, мгновенное фиксирование сигнала позволяет контроллеру быстро реагировать, предотвращая аварийные ситуации и снижая риск повреждения оборудования или травматизма. 16 каналов обеспечивают возможность параллельного считывания данных с множества сенсоров, что актуально для крупных автоматизированных комплексов.
2. Упрощенная защита и устойчивость к суровым условиям
Модуль оснащен продвинутой системой защиты: высокоуровневая электрическая изоляция каналов (до 1 кВ АС между каналами и бэкендом), защита от короткого замыкания и перегрева, а также соответствие стандарту EN 61000 для устойчивости к электромагнитным помехам (ЭМП). Это гарантирует стабильную работу в сложных индустриальных средах — например, вблизи мощных двигателей, трансформаторов или в химических заводах с агрессивной атмосферой. Широкий диапазон рабочих температур (-40 °C – +70 °C) и устойчивость к вибрациям и шокам позволяют использовать HONEYWELL IQ4/IO/16DI как в наземных объектах, так и в экстремальных условиях (например, северные энергетические установки или добывающие площадки в пустелях). Сертификация ATEX делает его подходящим для эксплуатации в опасных зонах с риском взрыва.
3. Гибкость конфигурации и универсальность
Каждый из 16 каналов HONEYWELL IQ4/IO/16DI может быть индивидуально настроен через программное обеспечение Honeywell Control Builder на режим дифференциального или одиночного-ended входа, а также на поддержку сухих контактов. Это обеспечивает универсальность модуля для подключения к различным типам сенсоров и устройств — от стандартных кнопок и датчиков положения до специализированного оборудования с сухими контактами. Модуль полностью совместим с контроллерами Honeywell IQ4 и Experion PKS, обеспечивая плагинтеграцию без необходимости дополнительных драйверов или адаптеров.
4. Расширенная диагностика и простота обслуживания
HONEYWELL IQ4/IO/16DI оснащен световыми индикаторами состояния каждого канала (LED) и общей индикацией питания/ошибок, а также поддерживает программную диагностику через Control Builder. Операторы могут моментально выявлять неполадки: обрыв кабеля к сенсору, короткое замыкание, перегрев модуля или потерю связи с контроллером. Это сокращает время диагностики и простоя оборудования, снижая операционные расходы. Компактный дизайн для монтажа на DIN-рейку упрощает установку и замену в существующих системах, а отсутствие необходимости в сложном обслуживании продлевает срок службы модуля.
5. Надежность и соответствие индустриальным стандартам
Как продукт Honeywell — компании с десятилетиями опыта в автоматизации — HONEYWELL IQ4/IO/16DI изготовлен из высококачественных индустриальных компонентов, прошедших строгие тесты на долговечность. Модуль соответствует международным стандартам (CE, UL, CSA, ATEX) и требованиям к безопасности в различных отраслях, что гарантирует соответствие законодательству и снижает риск юридических проблем. Надежность модуля подтверждается длительным сроком гарантии и положительными отзывами пользователей в сфере энергетики и нефтегазовой промышленности.
Сферы применения и практические кейсы
1. Нефтегазовая промышленность: Контроль добывающих установок в опасных зонах
На нефтегазовой добывающей площадке с категорией опасной зоны HONEYWELL IQ4/IO/16DI используется для сбора данных с сенсоров давления, температуры и уровней жидкости, а также с аварийных кнопок и предохранительных устройств. 16 каналов модуля позволяют контролировать состояние всех критических компонентов установки, а сертификация ATEX гарантирует безопасную работу в условиях наличия легковоспламеняемых газов. Высокая изоляция каналов предотвращает влияние ЭМП от буровых установок, а расширенная диагностика позволяет операторам быстро выявлять неполадки в удаленных участках площадки, сокращая время простоя на 30%.
2. Энергетика: Система мониторинга турбин ТЭС
На теплоэлектростанции HONEYWELL IQ4/IO/16DI интегрирован в контроллер Honeywell Experion PKS для мониторинга состояния турбин: датчиков положения лопаток, кнопок аварийной остановки, устройств контроля уровня масла и сигнальных маячков. Высокая скорость считывания (0.1 мс) обеспечивает мгновенное фиксирование отклонений параметров работы турбины, позволяя контроллеру быстро регулировать режимы и предотвращать перегрев. Устойчивость модуля к низким температурам (-40 °C) позволяет использовать его в северных регионах, где зимние температуры достигают критических значений. Диагностические индикаторы помогают техническому персоналу быстро локализовать проблемы с сенсорами, сокращая время простоя турбины на 25%.
3. Химическая промышленность: Автоматизированная линия производства химических реагентов
В химическом заводе HONEYWELL IQ4/IO/16DI используется для сбора данных с сенсоров наличия сырья на конвеерах, кнопок управления оператором, устройств блокировки реакторов и предохранительных клапанов. Гибкая конфигурация каналов (дифференциальный/одиночный-ended) обеспечила совместимость с различными типами сенсоров, используемых на линии. Защита от ЭМП и агрессивной среды гарантирует стабильную работу в условиях близости к химическим реакторам и мощному электрооборудованию. Расширенная диагностика через Control Builder позволяет оперативно отслеживать состояние каждого канала, предотвращая брак продукции из-за неисправности сенсоров.
Сравнение с конкурентами
| Параметр сравнения | HONEYWELL IQ4/IO/16DI | Конкурент (например, Siemens SM 321-1BL00) |
|---|---|---|
| Количество каналов | 16 (настраиваемые) | 16 (однотипные) |
| Скорость считывания | 0.1 мс на канал | 2 мс на канал |
| Изоляция каналов | 1 кВ АС (канал-бэкенд), 500 В АС (канал-канал) | 250 В АС |
| Рабочая температура | -40 °C – +70 °C | 0 °C – +60 °C |
| Сертификации | CE, UL, CSA, ATEX, RoHS | CE, UL, RoHS |
| Диагностика | LED на каждый канал + программная диагностика | Только общий индикатор ошибок |
| Гибкость конфигурации | Настраиваемые каналы (дифференциальные/одиночный-ended) | Фиксированный тип каналов |
Рекомендации по выбору и безопасные практики
Рекомендации по выбору
- Для систем Honeywell (IQ4, Experion PKS): Выбирайте HONEYWELL IQ4/IO/16DI для идеальной интеграции — он обеспечивает плагинтеграцию с контроллерами и ПО Honeywell, доступ ко всем функциям и поддержку технической службы.
- Для проектов с требованиями к реальному времени: Идеально подходит для систем, где важна мгновенная фиксация сигналов (например, системы безопасности, автоматизированные линии с высоким темпом работы), благодаря скорости считывания 0.1 мс.
- Для экстремальных или опасных условий: Рекомендуется для объектов с широким диапазоном температур, вибрациями или опасными зонами (ATEX), благодаря расширенной защите и сертификациям.
- Для крупных комплексов с разными типами сенсоров: Подходит для проектов, где нужно подключать различные устройства (сухие контакты, стандартные сенсоры), благодаря настраиваемым каналам.
Безопасные практики
- Правильный монтаж: Монтируйте HONEYWELL IQ4/IO/16DI в закрытом электрическом шкафу с достаточной вентиляцией, 远离 источников тепла, влаги и агрессивных веществ. Соблюдайте расстояние между модулем и высоковольтным оборудованием не менее 15 см для минимизации влияния ЭМП.
- Подключение сенсоров: Используйте экранированные кабели для подключения сенсоров, особенно в средах с высоким уровнем ЭМП. При настройке каналов через Control Builder соответствуйте типу подключенного устройства (дифференциальный/одиночный-ended, сухой контакт). Не превышайте максимальный ток на канал (10 мА).
- Конфигурация и диагностика: Перед запуском системы тщательно настройте параметры каналов и создайте резервную копию конфигурации через Honeywell Control Builder. Регулярно проверяйте состояние индикаторов LED и анализируйте логи диагностики для выявления потенциальных проблем.
- Периодическое обслуживание: Каждые 6 месяцев проводите визуальный осмотр модуля: проверяйте состояние контактов, индикаторов и крепления. Очищайте шкаф от пыли и грязи, чтобы обеспечить эффективный теплоотвод. В опасных зонах обслуживайте модуль только после полной обезвреживания установки
- IQ4/IO/16DI
