Описание

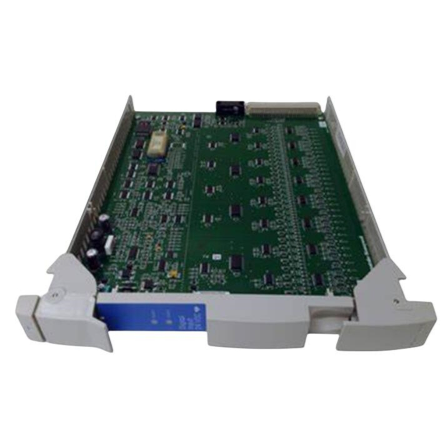

HONEYWELL MC-PDIY22 — это модуль дискретного ввода (DI) для систем автоматизации Honeywell TDC 3000 и Experion PKS, разработанный для надежного считывания цифровых сигналов от промышленных сенсоров, кнопок, предохранителей и индикаторов. Он используется в нефтегазовой, химической, энергетической и пищевой отраслях, обеспечивая быструю передачу данных о статусе оборудования в контроллеры в режиме реального времени.
Описание продукта
HONEYWELL MC-PDIY22 относится к линейке модулей I/O Honeywell Process Solutions, специализирующихся на устойчивости работы в сложных промышленных условиях. Модуль имеет 16 независимых каналов дискретного ввода — больше, чем у большинства аналогов, — что позволяет подключить большое количество устройств без дополнительных модулей. Каждый канал поддерживает универсальное напряжение 24 В DC (стандарт для промышленных сенсоров) и может быть настроен как “нормально открытый” (НО) или “нормально закрытый” (НЗ) через ПО Honeywell Experion PKS Control Builder, без физических переключателей.
Ключевая особенность HONEYWELL MC-PDIY22 — высокая скорость реакции: время задержки считывания сигнала <0.5 мс, что критично для быстрых процессов (например, аварийная остановка конвейера при обнаружении дефекта или защита котла от перегрева). Модуль поддерживает коммуникацию с контроллерами Honeywell через внутреннюю шину TDC 3000/Experion Backplane, передавая данные с частотой 100 раз/секунду — это гарантирует, что контроллер всегда получает актуальную информацию о состоянии оборудования.
HONEYWELL MC-PDIY22 оснащен функциями защиты и диагностики: защита от электромагнитных помех (EMC) по стандарту IEC 61000-6-2 (защита от статического разряда 8 кВ и импульсных помех 2 кВ), индикация статуса каждого канала через световые диоды (зеленый — сигнал присутствует, красный — ошибка) и автоматическое обнаружение разрыва кабеля к сенсору. В практическом применении HONEYWELL MC-PDIY22 часто используется в металлургических цехах для считывания сигналов от 12 датчиков положения металлических листов и 4 кнопок операторского панели. При перемещении листа датчик отправляет сигнал на канал HONEYWELL MC-PDIY22, модуль мгновенно передает его в контроллер, а контроллер синхронизирует работу прокатного станка. При разрыве кабеля к одному из датчиков индикатор канала загорается красным, и контроллер отправляет алерт в SCADA-систему — оператор быстро локализует проблему, не останавливая всю линию.
HONEYWELL MC-PDIY22 имеет компактную конструкцию для монтажа в шасси контроллеров Honeywell (19-дюймовый формат), уровень защиты корпуса IP20 и работает в диапазоне температур 0 °C до +60 °C. Он сертифицирован в соответствии с стандартами CE, UL и IEC 61131-2, подтверждая надежность и безопасность в промышленных условиях.
Технические параметры
- Тип устройства: Модуль дискретного ввода (DI)
- Параметры каналов:
- Количество каналов: 16 (независимые)
- Тип входа: 24 В DC (диапазон 19.2–28.8 В DC)
- Режимы канала:НО / НЗ (программно настраиваемые)
- Время реакции: <0.5 мс
- Максимальный ток входа: 10 мА/канал
- Коммуникация:
- Интерфейс: Внутренняя шина Honeywell TDC 3000/Experion Backplane
- Частота передачи данных: 100 раз/секунду
- ПО для настройки: Honeywell Experion PKS Control Builder
- Защита и индикация:
- Защита EMC: IEC 61000-6-2 (ESD 8 кВ, EFT 2 кВ)
- Индикаторы: Световые диоды для каждого канала (зеленый/красный)
- Диагностика: Автоматическое обнаружение разрыва кабеля
- Эксплуатационные условия:
- Температурный диапазон: 0 °C до +60 °C (рабочий), -40 °C до +85 °C (хранение)
- Влажность: 5%–95% RH (без конденсации)
- Уровень защиты корпуса: IP20
- Сертификации: CE, UL, IEC 61131-2, IEC 61000-6-2
Преимущества и особенности
- Большое количество каналов: 16 независимых DI-каналов позволяют подключить множество сенсоров/кнопок, экономя место в шасси — ключевое преимущество HONEYWELL MC-PDIY22 для крупных систем.
- Быстрая реакция: <0.5 мс задержки поддерживает быстрые процессы (аварийные остановки, синхронизация станков), где задержки критичны.
- Гибкая настройка: Программное переключение НО/НЗ адаптирует модуль к различным типам сенсоров, без необходимости замены оборудования.
- Интеграция с Honeywell: Оптимальная совместимость с контроллерами TDC 3000/Experion PKS обеспечивает плавающую работу, без дополнительных адаптеров.
Примеры применения в областях автоматизации
- Нефтегазовая отрасль (Блок добычи газа): HONEYWELL MC-PDIY22 считывает сигналы от 10 датчиков статуса шаровых клапанов (открыт/закрыт) и 6 предохранительных кнопок — при аварии оператор нажимает кнопку, модуль мгновенно передает сигнал в контроллер, который закрывает клапаны и останавливает насосы.
- Пищевая промышленность (Линейка упаковки хлеба): Модуль считывает сигналы от 12 датчиков наличия хлеба на конвейере и 4 кнопок “старт/стоп” — при отсутствии хлеба датчик отправляет сигнал, контроллер останавливает упаковочный механизм, предотвращая пустые упаковки.
- Энергетика (Гидроэлектростанция): HONEYWELL MC-PDIY22 считывает сигналы от 8 датчиков положения ворот гидротурбины и 2 кнопок аварийной остановки — при неисправности ворот модуль передает сигнал, контроллер снижает скорость турбины, защищая ее от повреждения.
Сравнение с конкурентами
| Параметр | HONEYWELL MC-PDIY22 | Аналог 1 (Siemens SM 321) | Аналог 2 (ABB LE108A-3) |
|---|---|---|---|
| Количество DI-каналов | 16 | 8 | 8 |
| Время реакции | <0.5 мс | <3 мс | <1 мс |
| Режимы канала (НО/НЗ) | Программные | Программные | Программные |
| Совместимость | Honeywell TDC 3000/Experion PKS | Siemens S7-1200/1500 | ABB AC 800M/800xA |
| Температурный диапазон | 0–60 °C | 0–60 °C | -25–60 °C |
Советы по выбору и предостережения
Советы по выбору
- Для систем Honeywell: Если используется контроллер Honeywell TDC 3000 или Experion PKS, HONEYWELL MC-PDIY22 — оптимальный выбор, обеспечивающий минимальную задержку и полную совместимость с ПО.
- Для крупных систем: При необходимости подключения >8 сенсоров/кнопок 16 каналов устраняют необходимость покупки дополнительных модулей, экономя бюджет.
- Для быстрых процессов: <0.5 мс задержки делает модуль предпочтительным для аварийных систем или синхронизации станков, где скорость критична.
Предостережения
- Проверка напряжения: Не подключайте сенсоры с напряжением >28.8 В DC — превышение приведет к повреждению каналов.
- Монтаж: HONEYWELL MC-PDIY22 имеет защиту IP20 — монтируйте только в закрытые шкафы, защищенные от пыли и влаги, 远离 электромагнитных источников (трансформаторы, двигатели).
- Регулярная диагностика: Раз в 3 месяца проверяйте статус каналов через SCADA-систему — накопление грязи на контактах или износ кабелей может снизить скорость реакции.
