Описание

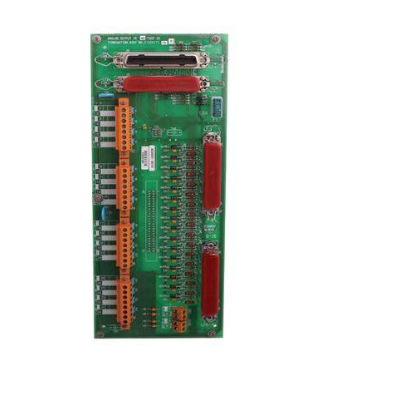

HONEYWELL MC-TAOY22 — это специализированный модуль аналогового вывода (AO) для систем автоматизации Honeywell TDC 3000 и Experion PKS, разработанный для передачи точных аналоговых сигналов к температурным регулирующим устройствам (например, нагревателям, термостатами, охладителям) в нефтегазовой, химической, энергетической и пищевой отраслях. Он обеспечивает стабильное управление температурными процессами и высокую совместимость с критическими промышленными агрегатами.
Описание продукта
HONEYWELL MC-TAOY22 относится к линейке модулей I/O Honeywell Process Solutions, специализирующихся на температурном управлении с высокой точностью. Модуль имеет 8 независимых каналов аналогового вывода, каждый поддерживающий два стандартных промышленных сигнала: токовый (4–20 мА) и напряжевой (0–10 В DC) — тип сигнала настраивается через ПО Honeywell Experion PKS Control Builder, без необходимости физических переключателей. Это позволяет адаптировать модуль к различным типам регулирующих устройств, от мощных нагревателей (подключаемых к 4–20 мА) до компактных термостатов (работающих от 0–10 В DC).
Ключевая особенность HONEYWELL MC-TAOY22 — высокая стабильность сигнала при переменных температурах: температурная дрейф сигнала не превышает ±0.01% FS/°C, что критично для длительных процессов (например, сушка химических реактивов или термическая обработка металлов), где внешние температурные колебания не должны влиять на точность регулировки. Модуль поддерживает коммуникацию с контроллерами Honeywell через внутреннюю шину TDC 3000/Experion Backplane, обеспечивая задержку передачи сигнала <1 мс — это гарантирует реальное управление температурой, без задержек, даже при быстрых изменениях параметров.
HONEYWELL MC-TAOY22 оснащен функциями защиты и диагностики: защита от короткого замыкания в выходных цехах (автоматическое отключение канала при токе >30 мА), индикация статуса каждого канала через световые диоды (зеленый — сигнал активен, красный — ошибка) и автоматическое восстановление сигнала после устранения неисправности. В практическом применении HONEYWELL MC-TAOY22 часто используется в пищевых цехах для управления температурой 6 печей для выпечки хлеба и 2 охладительных камер. Каждый канал HONEYWELL MC-TAOY22 подключен к одному регулирующему устройству: контроллер Experion PKS передает задание на температуру (например, 200 °C для печи — соответствует сигналу 12 мА), а модуль преобразует это задание в стабильный аналоговый сигнал. При коротком замыкании в кабеле к печи модуль отключает соответствующий канал, сигнализирует об ошибке в SCADA-систему и продолжает управлять остальными печами — не останавливая всю линию производства.
HONEYWELL MC-TAOY22 имеет компактную конструкцию для монтажа в шасси контроллеров Honeywell (19-дюймовый формат), уровень защиты корпуса IP20 и работает в диапазоне температур 0 °C до +60 °C. Он сертифицирован в соответствии с стандартами CE, UL и IEC 61131-2, подтверждая надежность и соответствие международным требованиям к температурному управлению.
Технические параметры
- Тип устройства: Модуль аналогового вывода (AO) для температурных регулирующих устройств
- Параметры каналов:
- Количество каналов: 8 (независимые)
- Поддерживаемые сигналы: 4–20 мА (токовый), 0–10 В DC (напряжевой) — настраиваемые
- Точность сигнала: ±0.1% FS (при 25 °C)
- Температурный дрейф: ±0.01% FS/°C
- Максимальный ток при коротком замыкании: 30 мА (автоматическое отключение)
- Коммуникация:
- Интерфейс: Внутренняя шина Honeywell TDC 3000/Experion Backplane
- Задержка передачи: <1 мс
- ПО для настройки: Honeywell Experion PKS Control Builder
- Защита и индикация:
- Защита от: Короткого замыкания, электромагнитных помех (IEC 61000-6-2)
- Индикаторы: Световые диоды для каждого канала (зеленый/красный)
- Эксплуатационные условия:
- Температурный диапазон: 0 °C до +60 °C (рабочий), -40 °C до +85 °C (хранение)
- Влажность: 5%–95% RH (без конденсации)
- Уровень защиты корпуса: IP20
- Сертификации: CE, UL, IEC 61131-2, IEC 61000-6-2
Преимущества и особенности
- Низкий температурный дрейф: ±0.01% FS/°C гарантирует стабильность сигнала при внешних температурных колебаниях — ключевое преимущество HONEYWELL MC-TAOY22 для длительных температурных процессов.
- Гибкая настройка сигналов: Поддержка 4–20 мА и 0–10 В DC через программную настройку адаптирует модуль к различным регулирующим устройствам, без замены оборудования.
- Комплексная защита: Автоматическое отключение каналов при коротком замыкании предотвращает повреждение модуля и регулирующих агрегатов, продлевая срок службы.
- Интеграция с Honeywell: Оптимальная совместимость с контроллерами TDC 3000/Experion PKS обеспечивает плавающую передачу данных, без дополнительных адаптеров или настроек.
Примеры применения в областях автоматизации
- Химическая промышленность (Реакторные блоки): HONEYWELL MC-TAOY22 управляет температурой 8 реакторов для синтеза пластиков — каждый канал передает сигнал 4–20 мА к нагревателям, поддерживая температуру в диапазоне 150–200 °C с погрешностью ±0.5 °C.
- Металлургия (Цеха термической обработки): Модуль управляет 6 индукционными нагревателями (через 4–20 мА) и 2 охладителями (через 0–10 В DC) — обеспечивает точную термическую обработку стали, предотвращая деформацию деталей.
- Энергетика (Вспомогательные системы ТЭС): HONEYWELL MC-TAOY22 управляет температурой 4 теплообменников (через 4–20 мА) — регулирует подачу пара в зависимости от нагрузки на котел, снижая энергопотребление.
Сравнение с конкурентами
| Параметр | HONEYWELL MC-TAOY22 | Аналог 1 (Siemens SM 332) | Аналог 2 (ABB LWN2660-6) |
|---|---|---|---|
| Количество каналов | 8 | 4 | 6 |
| Температурный дрейф | ±0.01% FS/°C | ±0.02% FS/°C | ±0.015% FS/°C |
| Поддерживаемые сигналы | 4–20 мА, 0–10 В DC | 4–20 мА, 0–10 В DC | 4–20 мА, 0–10 В DC |
| Защита от короткого замыкания | Да | Да | Да |
| Совместимость | Honeywell TDC 3000/Experion PKS | Siemens S7-300/400 | ABB AC 800M/800xA |
Советы по выбору и предостережения
Советы по выбору
- Для систем Honeywell: Если используется контроллер Honeywell TDC 3000 или Experion PKS, HONEYWELL MC-TAOY22 — оптимальный выбор, обеспечивающий минимальную задержку и полную совместимость с ПО Honeywell.
- Для температурных процессов: При длительных или чувствительных к температуре процессах (фармацевтика, металлургия) низкий температурный дрейф модуля делает его предпочтительным над аналогами с более высоким дрейфом.
- По количеству регулирующих устройств: Для управления 6–8 агрегатами 8 каналов устраняют необходимость покупки дополнительных модулей, экономя место в шасси и бюджет.
Предостережения
- Проверка нагрузки: Не подключайте к каналам устройства с током >30 мА — для мощных нагревателей (требующих большего тока) используйте дополнительный контактор, чтобы избежать перегрузки модуля.
- Монтаж: HONEYWELL MC-TAOY22 имеет защиту IP20 — монтируйте только в закрытые промышленные шкафы, защищенные от пыли и влаги, источников электромагнитных помех (трансформаторы, двигатели).
- Калибровка: Раз в год выполняйте калибровку модуля через Honeywell Experion PKS Control Builder — это поддерживает точность ±0.1% FS и предотвращает накопление дрейфа сигнала.
