Описание

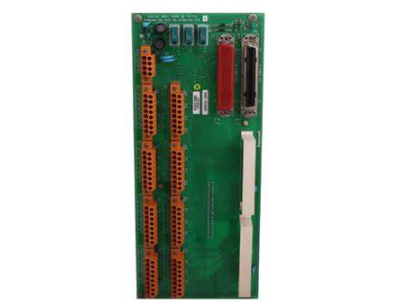

HONEYWELL MC-TDIY22 — это модуль дискретного ввода (DI) для систем автоматизации Honeywell TDC 3000 и Experion PKS, специализирующийся на считывании цифровых сигналов от температурных предохранителей, индикаторов состояния нагревателей и аварийных кнопок. Он используется в нефтегазовой, химической, энергетической и пищевой отраслях, обеспечивая быструю реакцию на изменение статуса температурных устройств и предотвращение аварий.
Описание продукта
HONEYWELL MC-TDIY22 относится к линейке модулей I/O Honeywell Process Solutions, ориентированных на надежность в условиях, где температура является критическим параметром. Модуль имеет 16 независимых каналов дискретного ввода — больше, чем у большинства стандартных DI-модулей — что позволяет подключить большое количество устройств без дополнительных модулей. Каждый канал поддерживает универсальное напряжение 24 В DC (стандарт для промышленных сенсоров) и может быть настроен как “нормально открытый” (НО) или “нормально закрытый” (НЗ) через ПО Honeywell Experion PKS Control Builder, без физических переключателей.
Ключевая особенность HONEYWELL MC-TDIY22 — сверхбыстрая скорость реакции: время задержки считывания сигнала <0.3 мс, что критично для аварийных сценариев (например, отключение нагревателя при превышении температуры выше безопасного порога или остановка конвейера при сборе термопары). Модуль поддерживает коммуникацию с контроллерами Honeywell через внутреннюю шину TDC 3000/Experion Backplane, передавая данные о статусе устройств с частотой 200 раз/секунду — это гарантирует, что контроллер мгновенно получает информацию о проблемах, не давая времени для развития аварий.
HONEYWELL MC-TDIY22 оснащен функциями защиты и диагностики: защита от электромагнитных помех (EMC) по стандарту IEC 61000-6-2 (защита от статического разряда 8 кВ и импульсных помех 2 кВ), индикация статуса каждого канала через световые диоды (зеленый — сигнал присутствует, красный — ошибка) и автоматическое обнаружение разрыва кабеля к устройству. В практическом применении HONEYWELL MC-TDIY22 часто используется в пищевых цехах для считывания сигналов от 10 температурных предохранителей (устанавливаемых на печах) и 6 аварийных кнопок (расположенных рядом с линиями нагрева). При превышении температуры печи предохранитель отправляет сигнал на канал HONEYWELL MC-TDIY22, модуль мгновенно передает его в контроллер, а контроллер отключает нагреватель за 0.5 секунды — предотвращая перегрев и повреждение продукции.
HONEYWELL MC-TDIY22 имеет компактную конструкцию для монтажа в шасси контроллеров Honeywell (19-дюймовый формат), уровень защиты корпуса IP20 и работает в диапазоне температур 0 °C до +60 °C. Он сертифицирован в соответствии с стандартами CE, UL и IEC 61131-2, подтверждая долговечность (срок службы до 10 000 часов непрерывной работы) и безопасность.
Технические параметры
- Тип устройства: Модуль дискретного ввода (DI) для температурных устройств
- Параметры каналов:
- Количество каналов: 16 (независимые)
- Тип входа: 24 В DC (диапазон 19.2–28.8 В DC)
- Режимы канала: НО / НЗ (программно настраиваемые)
- Время реакции: <0.3 мс
- Максимальный ток входа: 10 мА/канал
- Коммуникация:
- Интерфейс: Внутренняя шина Honeywell TDC 3000/Experion Backplane
- Частота передачи данных: 200 раз/секунду
- ПО для настройки: Honeywell Experion PKS Control Builder
- Защита и индикация:
- Защита EMC: IEC 61000-6-2 (ESD 8 кВ, EFT 2 кВ)
- Индикаторы: Световые диоды для каждого канала (зеленый/красный)
- Диагностика: Автоматическое обнаружение разрыва кабеля
- Эксплуатационные условия:
- Температурный диапазон: 0 °C до +60 °C (рабочий), -40 °C до +85 °C (хранение)
- Влажность: 5%–95% RH (без конденсации)
- Уровень защиты корпуса: IP20
- Сертификации: CE, UL, IEC 61131-2, IEC 61000-6-2
Преимущества и особенности
- Сверхбыстрая реакция: <0.3 мс задержки обеспечивает мгновенное отслеживание аварийных сигналов — критическое преимущество HONEYWELL MC-TDIY22 для температурных систем.
- Большое количество каналов: 16 каналов позволяют подключить множество предохранителей и кнопок, экономя место в шасси и снижая затраты на дополнительное оборудование.
- Гибкая настройка: Программное переключение НО/НЗ адаптирует модуль к различным типам температурных устройств, без необходимости замены кабелей или сенсоров.
- Интеграция с Honeywell: Оптимальная совместимость с контроллерами TDC 3000/Experion PKS обеспечивает плавающую работу, без дополнительных адаптеров или настроек.
Примеры применения в областях автоматизации
- Химическая промышленность (Реакторные блоки): HONEYWELL MC-TDIY22 считывает сигналы от 12 температурных предохранителей (устанавливаемых на реакторах) и 4 аварийных кнопок — при превышении температуры модуль мгновенно передает сигнал, контроллер активирует охлаждение и закрывает подачу реагента.
- Энергетика (Тепловые электростанции): Модуль считывает сигналы от 8 статусных индикаторов турбин (показывающих перегрев) и 8 аварийных кнопок — при сборе температуры модуль передает данные, контроллер снижает нагрузку на турбину, предотвращая повреждение.
- Пищевая промышленность (Линейки пастеризации): HONEYWELL MC-TDIY22 считывает сигналы от 10 предохранителей (на пастеризаторах) и 6 кнопок оператора — при превышении температуры 72 °C модуль передает сигнал, контроллер останавливает подачу молока, обеспечивая безопасность продукта.
Сравнение с конкурентами
| Параметр | HONEYWELL MC-TDIY22 | Аналог 1 (Siemens SM 321) | Аналог 2 (ABB LE108A-3) |
|---|---|---|---|
| Количество DI-каналов | 16 | 8 | 8 |
| Время реакции | <0.3 мс | <3 мс | <1 мс |
| Режимы канала (НО/НЗ) | Программные | Программные | Программные |
| Частота передачи данных | 200 раз/секунду | 50 раз/секунду | 100 раз/секунду |
| Совместимость | Honeywell TDC 3000/Experion PKS | Siemens S7-300/400 | ABB AC 800M/800xA |
Советы по выбору и предостережения
Советы по выбору
- Для систем Honeywell: Если используется контроллер Honeywell TDC 3000 или Experion PKS, HONEYWELL MC-TDIY22 — оптимальный выбор, обеспечивающий минимальную задержку и полную совместимость с ПО.
- Для аварийных систем: При необходимости мгновенной реакции (температурные предохранители, аварийные кнопки) скорость <0.3 мс делает модуль предпочтительным над аналогами с более низкой скоростью.
- Для крупных установок: 16 каналов устраняют необходимость покупки дополнительных модулей для подключения множества устройств, экономя бюджет.
Предостережения
- Проверка напряжения: Не подключайте устройства с напряжением >28.8 В DC — превышение приведет к повреждению каналов и выходу модуля из строя.
- Монтаж: HONEYWELL MC-TDIY22 имеет защиту IP20 — монтируйте только в закрытые промышленные шкафы, защищенные от пыли и влаги, 远离 источников электромагнитных помех (трансформаторы, двигатели).
- Регулярная диагностика: Раз в 3 месяца проверяйте статус каналов через SCADA-систему — накопление грязи на контактах или износ кабелей может снизить скорость реакции и вызвать ложные сигналы.
