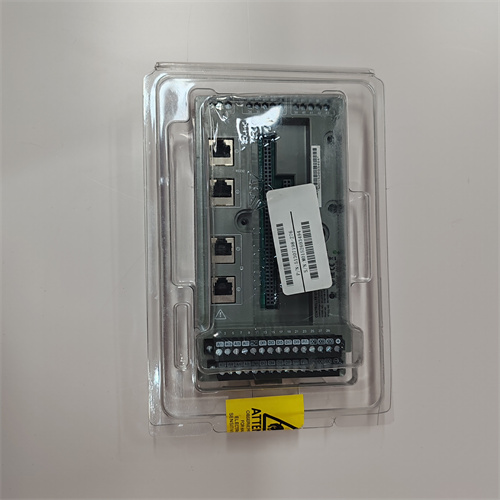

HONEYWELL SC-UCMX02

Описание

Общая характеристика продукта HONEYWELL SC-UCMX02

Технические параметры HONEYWELL SC-UCMX02

• Общие параметры модуля:
  • Тип устройства: Универсальный промышленный модуль коммуникации для систем Honeywell;
  • Совместимые системы: Honeywell Experion PKS DCS, Honeywell Micro800 PLC, датчики Honeywell EJA (давление/уровень), контроллеры Honeywell Fisher FIELDVUE, legacy-оборудование с протоколами Modbus/RS-485;
  • Поддерживаемые протоколы: Modbus RTU/TCP, HART 7, FOUNDATION Fieldbus, Ethernet/IP, Profinet RT — гибкая интеграция с разными устройствами;
  • Роль в сети: Протокольный шлюз (gateway) — преобразование сигналов между несовместимыми протоколами.
• Параметры коммуникации:
  • Пропускная способность: 10/100/1000 Мбит/с (Gigabit Ethernet) — высокоскоростная передача данных для Ethernet-протоколов;
  • Серийные интерфейсы: 2 порта RS-485/RS-232 (для Modbus RTU, HART) — поддержка legacy-оборудования;
  • Максимальное количество подключенных устройств: До 128 устройств по Modbus RTU, до 64 устройств по HART — масштабируемость для крупных сетей;
  • Время отклика на сигнал: <10 мс (для Ethernet/IP, Profinet RT) — быстрая реакция на команды контроллера;
  • Буфер хранения данных: 64 КБ — предотвращение потери данных при пиковых нагрузках.
• Параметры надежности и защиты:
  • Класс надежности (MTBF): > 3 000 000 часов (по данным производителя, при 40 °C);
  • Защитные функции:
    • Защитение от короткого замыкания на серийных портах;
    • Защитение от электростатического разряда (ESD) ±8 кВ (контактный) / ±15 кВ ( воздушный);
    • Защитение от перегрева (срабатывание при температуре >75 °C);
  • Уровень EMC: Соответствие EN 61000-6-2/4 (класс 3) — устойчивость к электромагнитным помехам;
  • Питание: DC 24 В ±10% — совместимо с модулями питания Honeywell PS-24-5.
• Конструктивные и эксплуатационные параметры:
  • Температурный диапазон работы: -15 °C до +60 °C;
  • Влажность: 5%–95% (без конденсации);
  • Степень защиты (IP): IP20 — для монтажа в шкафы Honeywell;
  • Материал корпуса: Алюминиевый сплав с теплоотводными ребрами;
  • Размеры: 140 мм (ширина) × 180 мм (высота) × 75 мм (глубина);
  • Тип монтажа: Крепление на DIN-рейку (стандарт DIN EN 60715);
  • Индикация: Светодиодная индикация для каждого интерфейса (зеленый — связь активна, красный — ошибка), индикатор работы модуля (желтый — нормальный режим).

Преимущества и особенности HONEYWELL SC-UCMX02

1. Многопротокольная поддержка и интеграция legacy-оборудования: Поддержка 5 промышленных протоколов (Modbus, HART, FOUNDATION Fieldbus и др.) делает HONEYWELL SC-UCMX02 идеальным для модернизации старых установок — например, в нефтегазовом заводе он интегрирует legacy-датчики давления (с Modbus RTU) с современным DCS Experion PKS, преобразуя сигналы в Ethernet/IP и обеспечивая единый интерфейс для операторов.
2. Быстрая передача данных и стабильность: Gigabit Ethernet и время отклика <10 мс позволяют HONEYWELL SC-UCMX02 работать с критическими процессами — в химической реакторной установке он передаёт данные от 20 датчиков HART (температура, давление) в контроллер за 5 мс, поддерживая стабильность реакции и предотвращая отклонения параметров.
3. Интеграция с системами Honeywell и удобство конфигурации: HONEYWELL SC-UCMX02 автоматически синхронизируется с Experion PKS DCS и ПО Honeywell Connected Components Workbench — через интерфейс можно настраивать протоколы для каждого порта, отслеживать состояние подключенных устройств и диагностировать ошибки (например, обрыв кабеля к Modbus-датчику). Это упрощает обслуживание и снижает время наладки.
4. Устойчивость к суровым условиям: Температурный диапазон -15 °C до +60 °C и класс EMC 3 позволяют HONEYWELL SC-UCMX02 работать в холодных цехах (холодильные камеры с нагревом) или жарких котельных, не теряя стабильности передачи данных. Защитение от ESD предотвращает повреждение модуля при обслуживании персоналом.

Примеры применения HONEYWELL SC-UCMX02 в различных отраслях

• Нефтегаз (трубопроводная система): В нефтегазовом трубопроводе HONEYWELL SC-UCMX02 подключен к 15 legacy-датчиков уровня (Modbus RTU, RS-485) и DCS Experion PKS. Он преобразует сигналы датчиков в Ethernet/IP, передавая данные в контроллер за <8 мс. При падении уровня нефти <минимального контроллер автоматически закрывает клапан, предотвращая утечку — благодаря HONEYWELL SC-UCMX02 не пришлось заменять старые датчики, сокращая затраты на модернизацию.
• Химическая промышленность (реакторная установка): В реакторе для синтеза пластика HONEYWELL SC-UCMX02 работает как шлюз между 10 контроллерами Fisher FIELDVUE (HART) и сервером Experion PKS. Он собирает данные о положении клапанов и передаёт команды от контроллера на регулировку, поддерживая точность ±0.1% и предотвращая перепады давления в реакторе.
• Энергетика (котельная ТЭС): В котельной HONEYWELL SC-UCMX02 интегрирует 25 датчиков температуры (Profinet RT) и 10 насосов (Modbus TCP) в единую сеть. Он передаёт данные о температуре пара и скорости насосов в DCS, а через web-интерфейс инженеры отслеживают состояние всех устройств, быстро выявляя неисправности (например, блокировку насоса).
• Пищевая промышленность (линия пастеризации): В линии пастеризации молока HONEYWELL SC-UCMX02 подключен к 8 датчиков температуры (HART) и 4 конвейерам (Ethernet/IP). Он гарантирует передачу данных с задержкой <10 мс, поддерживая температуру 72 °C для пастеризации — при отклонении параметров модуль отправляет сигнал на остановку конвейера, предотвращая брак молока.

Сравнение HONEYWELL SC-UCMX02 с конкурирующими продуктами

Рекомендации по выбору и меры предостережения при использовании HONEYWELL SC-UCMX02

Рекомендации по выбору

1. Совместимость с системами Honeywell: Выбирайте HONEYWELL SC-UCMX02 если ваша установка использует Experion PKS DCS, Micro800 PLC или оборудование Honeywell EJA/Fisher FIELDVUE — это гарантирует полную интеграцию, поддержку всех протоколов и автоматизированную диагностику.
2. Интеграция legacy-оборудования с современными системами: Если нужно соединить старые устройства (Modbus RTU, RS-485) с современным DCS — HONEYWELL SC-UCMX02 с многопротокольной поддержкой — оптимальный выбор, избежая замены дорогого legacy-оборудования.
3. Крупные сети с разными протоколами: Для подключения >50 устройств с разными протоколами (Modbus, HART, Profinet) — HONEYWELL SC-UCMX02 с масштабируемостью до 128 устройств — предпочтительнее модулей с ограниченным количеством подключений.

Меры предостережения

1. Правильная конфигурация протоколов: Через Connected Components Workbench настройте протокол для каждого интерфейса HONEYWELL SC-UCMX02 — не используйте один порт для разных протоколов (например, Modbus RTU и HART одновременно), это приведет к конфликтам и потере данных.
2. Защита коммуникационных кабелей: Используйте экранированные кабели для RS-485/RS-232 портов и Ethernet-кабели категории 5e/6 — располагайте их на расстоянии >1.5 м от силовых линий (например, кабелей 380 В), чтобы снизить электромагнитные помехи.
3. Регулярное обновление firmware: Раз в год проверяйте наличие новых версий firmware для HONEYWELL SC-UCMX02 на официальном сайте Honeywell и обновляйте модуль через Ethernet-порт — это исправляет уязвимости и улучшает совместимость с новыми устройствами.
4. Охлаждение и монтаж: Обеспечьте принудительную вентиляцию шкафа при температуре >55 °C — перегрев >75 °C приведет к срабатыванию защиты и остановке коммуникации. Не монтируйте HONEYWELL SC-UCMX02 близко к нагревающимся компонентам (трансформаторы, силовые модули).
