Описание

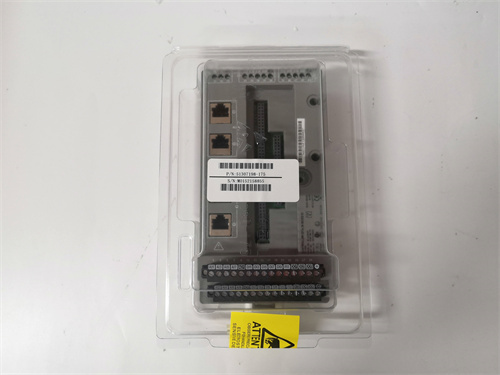

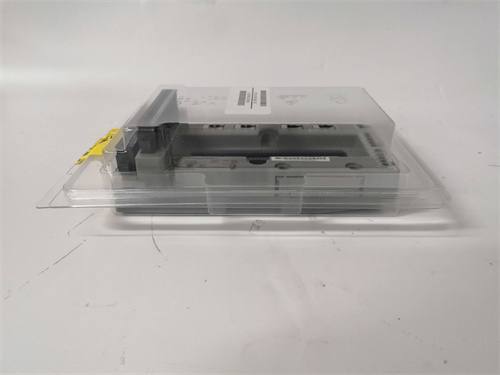

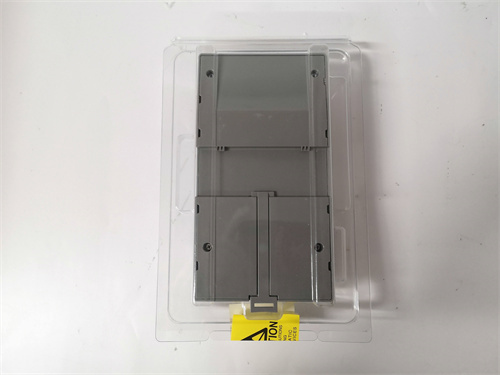

Описание продукта: HONEYWELL SC-UCMX02
HONEYWELL SC-UCMX02 — это универсальный коммуникационный модуль для систем автоматизации промышленных процессов, разработанный компанией Honeywell для обеспечения надежной интеграции контроллеров, модулей I/O и верхнеуровневыми системами мониторинга. Как ключевой компонент линейки оборудования Honeywell Safety Manager, HONEYWELL SC-UCMX02 сочетает в себе широкую поддержку промышленных протоколов, высокую отказоустойчивость и компактный дизайн, обеспечивая бесперебойную передачу данных в критических приложениях. Независимо от того, используется ли HONEYWELL SC-UCMX02 в нефтегазовой сфере, энергетике или химической промышленности, он отличается стабильной работой и соответствием международным стандартам безопасности, что делает его предпочтительным выбором для проектов, где важна интеграбельность и надежность коммуникаций.
Технические параметры
| Параметр | Характеристика |
|---|---|
| Бренд и модель | HONEYWELL SC-UCMX02 |
| Тип модуля | Универсальный коммуникационный модуль (интерфейс для промышленных сетей) |
| Портная конфигурация | 2 порта Ethernet (RJ45, 10/100 Mbps, полудуплекс/полнодуплекс), 2 порта RS-485 (для Modbus RTU), 1 порт USB (для локальной конфигурации) |
| Поддерживаемые протоколы | Modbus TCP/RTU, OPC UA, Ethernet/IP, PROFINET IO (клиент), BACnet IP, HART IP |
| Пропускная способность | До 100 Mbps (по Ethernet) |
| Латентность | ≤ 2 мс (для реального времени) |
| Изоляция | Электрическая изоляция портов (AC 1000V, 1 мин), оптическая изоляция RS-485 |
| Температурный диапазон эксплуатации | -40 °C до +75 °C |
| Класс защиты | IP20 (монтаж на панель), конформальная обработка по стандарту IEC 60068-2-68 |
| Питание | 24 В постоянного тока (18-32 В DC), дуплексное питание для отказоустойчивости |
| Потребляемая мощность | Макс. 5 Вт при 24 В постоянного тока |
| Сертификация | CE, UL, CSA, IEC 61131-3, ATEX (Зона 2/22), SIL 3 |
| Тип монтажа | DIN-рейка (35 мм) / монтаж на контроллер Honeywell Safety Manager |
| Габариты (Ш×В×Г) | 22.5 × 100 × 125 мм |
Преимущества и особенности
HONEYWELL SC-UCMX02 обладает ключевыми техническими преимуществами, которые отличают его от стандартных коммуникационных модулей:
- Универсальная поддержка протоколов: Поддержка популярных промышленных протоколов (Modbus, OPC UA, Ethernet/IP, PROFINET) делает HONEYWELL SC-UCMX02 совместимым с различными системами DCS, PLC, датчиками и исполнительными механизмами, независимо от производителя, что упрощает интеграцию в существующие установки.
- Высокая отказоустойчивость: Дуплексное питание, электрическая и оптическая изоляция портов защищают модуль от перебоев в питании, электромагнитных помех и коротких замыканий, гарантируя непрерывную работу системы автоматизации.
- Легкая конфигурация и управление: Локальная конфигурация через USB-порт и удаленное управление через веб-интерфейс или программное обеспечение Honeywell PlantCruise позволяют быстро настраивать протоколы, отслеживать состояние коммуникаций и обновлять прошивку без остановки процесса.
- Эксплуатация в экстремальных условиях: Работа в диапазоне температур от -40 °C до +75 °C и конформальная обработка делают HONEYWELL SC-UCMX02 подходящим для агрессивных средах (морские платформы, цехы с высоким уровнем пыли или влаги, химические заводы).
- Компактность и масштабируемость: Компактный дизайн (22.5 мм по ширине) оптимизирует использование пространства в шкафу автоматизации, а поддержка нескольких протоколов одновременно позволяет масштабировать систему без замены модуля.
Примеры применения
HONEYWELL SC-UCMX02 широко используется в различных отраслях промышленности для обеспечения коммуникации в системах автоматизации:
- Нефтегазовая отрасль: На нефтедобывающих платформах и рефинириях модуль объединяет контроллеры Honeywell Safety Manager, модули I/O и системы мониторинга процессов, передавая данные о давлении, температуре и уровне нефти/газа в реальном времени, а также принимая команды управления клапанами и насосами.
- Энергетика: В тепловых и атомных электростанциях HONEYWELL SC-UCMX02 обеспечивает связь между защитными системами турбин, генераторами и централизованными системами мониторинга, поддерживая оптимальную координацию работы оборудования и предотвращение аварий.
- Химическая промышленность: В химических заводах модуль интегрирует контроллеры реакторов, системы дозировки химических веществ и системы безопасности, гарантируя точную передачу технологических параметров и команд управления, соблюдая строгие нормы безопасности (SIL 3).
- Машиностроение: В заводах по производству автоматизированных линий и роботов HONEYWELL SC-UCMX02 связывает станки с ЧПУ, роботов и системами контроля качества, обеспечивая синхронность работы механизмов и передачу данных о производительности в реальном времени.
Сравнение с конкурентами
| Характеристика | HONEYWELL SC-UCMX02 | Конкурентный продукт A | Конкурентный продукт B |
|---|---|---|---|
| Портная конфигурация | 2×Ethernet + 2×RS-485 + USB | 1×Ethernet + 1×RS-485 | 2×Ethernet + 1×RS-485 |
| Поддерживаемые протоколы | Modbus, OPC UA, Ethernet/IP, PROFINET | Modbus TCP/RTU, OPC UA | Ethernet/IP, Modbus TCP |
| Дуплексное питание | Да | Нет | Да |
| Температурный диапазон | -40 °C до +75 °C | -20 °C до +65 °C | -30 °C до +70 °C |
| Сертификация SIL | SIL 3 | SIL 2 | SIL 2 |
| Конформальная обработка | Да | Нет | Да |
HONEYWELL SC-UCMX02 превосходит конкурентов по спектру поддерживаемых протоколов, отказоустойчивости (дуплексное питание), сертификации SIL 3 и температурному диапазону эксплуатации, что делает его оптимальным выбором для критических систем коммуникации в промышленности.
Советы по выбору и предостережения
Советы по выбору
- Выбирайте HONEYWELL SC-UCMX02, если ваша система требует интеграции с различными промышленными протоклами (например, PROFINET + Modbus) или работает в критических приложениях с требованиями SIL 3.
- Предпочтите этот модуль при использовании контроллеров Honeywell Safety Manager, так как он обеспечивает нативную совместимость и максимальную производительность системы.
- Для приложений в экстремальных условиях или систем с высокими требованиями к отказоустойчивости HONEYWELL SC-UCMX02 является идеальным решением благодаря дуплексному питанию и конформальной обработке.
Предостережения
- Монтаж и настройку HONEYWELL SC-UCMX02 должен выполнять квалифицированный инженер, ознакомленный с промышленными протоколами и системами Honeywell, чтобы избежать ошибок в конфигурации сети и подключения оборудования.
- Используйте защищенные Ethernet-кабели (CAT5e или выше) и экранированные кабели для RS-485, особенно в средах с высоким уровнем электромагнитных помех, чтобы гарантировать стабильность коммуникаций.
- Убедитесь, что напряжение питания соответствует указанному диапазону (18-32 В DC) и подключите дуплексное питание для повышения отказоустойчивости системы.
- Регулярно обновляйте прошивку модуля в соответствии с рекомендациями Honeywell, чтобы поддерживать совместимость с новыми протоколами и исправить возможные уязвимости.
- Избегайте попадания на модуль влаги, пыли или механических повреждений, так как это может привести к снижению производительности или выходу из строя оборудования.
Для получения дополнительной информации или покупки HONEYWELL SC-UCMX02 посетите официальную страницу продукта или свяжитесь с нашей технической поддержкой для получения персональных консультаций.
