Описание
Описание продукта

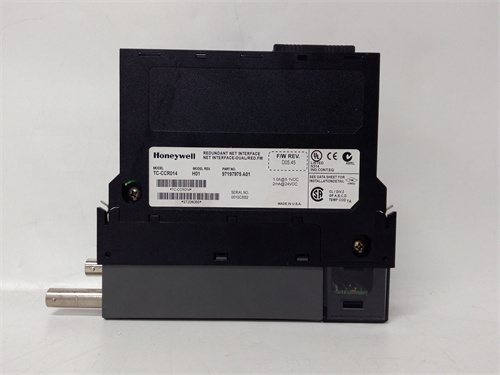

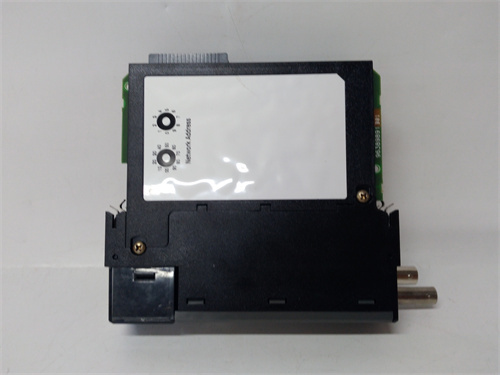

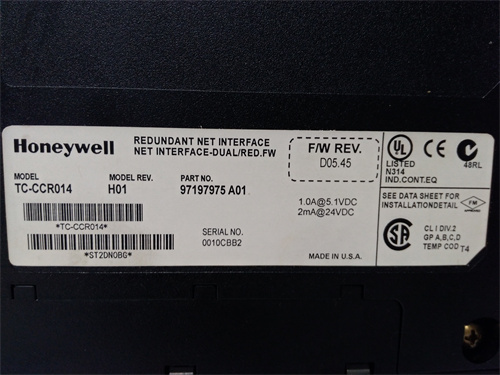

Основным объектом рассмотрения является контроллер коммуникации для систем распределенного контроля (DCS) Honeywell TC-CCR014 — ключевой компонент, разработанный компанией Honeywell для обеспечения связи между модулями I/O и центральными контроллерами DCS Honeywell TDC 3000. Продукт Honeywell TC-CCR014 относится к серии надежных коммуникационных модулей Honeywell, специализирующихся на работе в критически важных отраслях (нефтегазовая, химическая промышленность, энергетика), где требуется стабильная передача данных в реальном времени и защита от сбоев сети.
Благодаря поддержке протокола Highway Addressable Remote Transducer (HART) и встроенной системе резервирования, Honeywell TC-CCR014 обеспечивает бесперебойное взаимодействие между различными компонентами DCS — от аналоговых датчиков давления до панелей оператора. Особенно важно отметить, что Honeywell TC-CCR014 поддерживает «горячую замену» (hot-swapping), что позволяет заменить модуль без остановки всей системы, что критично для объектов с непрерывным циклом работы (например, ТЭЦ, нефтеперерабатывающие заводы).
Кроме того, Honeywell TC-CCR014 полностью совместим с программным обеспечением Honeywell Experion PKS и легко интегрируется в существующие системы TDC 3000, что упрощает модернизацию и расширение автоматизированных комплексов. Детальную информацию о технических характеристиках и правилах монтажа можно найти на официальной странице: Honeywell TC-CCR014.
Параметры продукта
Параметры Honeywell TC-CCR014 оптимизированы для надежной коммуникации в системах DCS, основные из них включают:
- Поддерживаемые протоколы:
- HART (Highway Addressable Remote Transducer): Для связи с интеллектуальными датчиками и исполнительными механизмами (регуляторы, преобразователи сигналов);
- RS-485: Для коммуникации с модулями I/O Honeywell TDC 3000 (например, TC-IOA010);
- Modbus RTU: Для совместимости с оборудованием сторонних производителей (датчики Siemens, приводы ABB).
- Скорость передачи данных:
- HART: 1200 бит/с (стандарт для низкоскоростных сенсорных сетей);
- RS-485/Modbus RTU: 9600 бит/с — 115200 бит/с (настраиваемая) — для быстрой передачи данных в контроллер DCS.
- Количество подключений:
- Максимальное количество HART-устройств: 32 (в одной сети);
- Поддерживаемые модули I/O: до 16 модулей TDC 3000 — универсальность для средних и крупных систем.
- Процессор и память:
- 16-битный микропроцессор с частотой 20 МГц — обработка параллельных потоков данных без задержек;
- 64 КБ RAM (буфер данных), 128 КБ EEPROM (хранение конфигураций).
- Напряжение питания: 24 В ПС (диапазон 19,2–28,8 В ПС), потребляемый ток ≤200 мА.
- Операционная температура: 0 °C до +60 °C — устойчивость при умеренных промышленных условиях.
- Класс защиты: IP20 — для монтажа в закрытых шкафах DCS, защищенных от пыли и влаги.
- Защитные функции:
- Защита от короткого замыкания на шине RS-485;
- Защита от электростатического разряда (ESD) до ±15 кВ;
- Автоматическое переключение на резервный канал при отказе основной сети (время переключения ≤100 мс).
- Совместимость: Полностью совместим с DCS Honeywell TDC 3000 и Experion PKS, а также с модулями I/O серии TC-IO.
Преимущества и особенности
Honeywell TC-CCR014 имеет ряд уникальных преимуществ, которые отличают его от аналогов на рынке:
- Совместимость с протоколом HART: Поддержка HART позволяет Honeywell TC-CCR014 не только передавать измеренные данные от сенсоров, но и получать диагностическую информацию (состояние сенсора, уровень заряда, ошибки калибровки) — это упрощает обслуживание и предотвращает внезапные отказы оборудования.
- Резервирование и горячая замена: Возможность резервирования каналов и замены модуля без остановки DCS делает Honeywell TC-CCR014 идеальным для критических процессов (например, регулировка давления в реакторах), где простои могут привести к серьезным авариям или потерям.
- Интеграция с разными системами: Поддержка Modbus RTU и RS-485 обеспечивает совместимость Honeywell TC-CCR014 с оборудованием сторонних производителей — это позволяет модернизировать существующие системы TDC 3000, не заменяя весь парк оборудования на Honeywell.
- Детальная диагностика: Модуль собирает данные о состоянии сети (скорость передачи, количество ошибок, состояние подключений) и передает их в DCS — операторы могут в реальном времени отслеживать неполадки (например, разрыв кабеля к модулю I/O) и устранять их без остановки процесса.
- Надежность и долговечность: Использование промышленных компонентов (стойких к вибрациям и перепадам напряжения) обеспечивает средний наработный ресурс (MTBF) >120 000 часов — надежность для круглосуточных производственных режимов.
Примеры применения в отраслях
Honeywell TC-CCR014 широко используется в отраслях, где требуется коммуникация в системах DCS Honeywell:
- Нефтегазовая отрасль: На площадках добычи газа — Honeywell TC-CCR014 связывает контроллер TDC 3000 с HART-датчиками давления в трубопроводах и модулями I/O для управления клапанами. При превышении давления модуль быстро передает сигнал в DCS, который автоматически закрывает клапаны, предотвращая разрыв трубопровода.
- Химическая промышленность: В реакторах для производства пластиков — Honeywell TC-CCR014 собирает данные от HART-датчиков температуры и уровня жидкости, а также управляет модулями исполнительных механизмов (регуляторы расхода сырья). Данные о состоянии датчиков (например, износ сенсора температуры) помогают планировать обслуживание и предотвращать брак.
- Энергетика (ТЭЦ): В системах управления котлами — Honeywell TC-CCR014 обрабатывает сигналы от датчиков уровня воды в котле и модулей управления вентиляторами. При низком уровне воды модуль отправляет сигнал в DCS, который останавливает подачу топлива и предотвращает перегрев котла.
- Пищевая промышленность: На линиях пастеризации молока — Honeywell TC-CCR014 связывает контроллер Experion PKS с датчиками наличия продукта и модулями управления конвейером. При нарушении технологического режима модуль останавливает конвейер, предотвращая попадание некачественного продукта на рынок.
Сравнение с конкурентами
Сравним Honeywell TC-CCR014 с аналогичными коммуникационными модулями Siemens SIMATIC DP/PA Link и ABB CI854A:
| Параметр | Honeywell TC-CCR014 | Siemens SIMATIC DP/PA Link | ABB CI854A |
|---|---|---|---|
| Поддерживаемые протоколы | HART, RS-485, Modbus RTU | PROFIBUS DP/PA | Profibus DP, Modbus RTU |
| Максимальное количество устройств | 32 (HART) | 64 (PROFIBUS PA) | 32 (Profibus DP) |
| Горячая замена | Да | Нет | Да |
| Время переключения на резервный канал | ≤100 мс | ≤500 мс | ≤200 мс |
| Операционная температура | 0 °C до +60 °C | 0 °C до +60 °C | -40 °C до +70 °C |
| MTBF (часов) | >120 000 | ~100 000 | >150 000 |
Преимущество Honeywell TC-CCR014 — поддержка протокола HART, быстрая перезадача на резервный канал и совместимость с DCS Honeywell TDC 3000/Experion PKS. Для объектов, где используется экосистема Honeywell и требуется работа с HART-датчиками, он является предпочтительным выбором. Несмотря на более узкий температурный диапазон по сравнению с ABB CI854A, Honeywell TC-CCR014 опережает его по времени переключения на резервный канал.
Советы по выбору и меры предосторожности
Советы по выбору
- Оцените тип используемого протокола: Если ваша система оснащена HART-датчиками (большинство современных сенсоров в нефтегазовой и химической промышленности), Honeywell TC-CCR014 — идеальный выбор. Для систем на базе PROFIBUS лучше выбрать Siemens SIMATIC DP/PA Link.
- Проверьте требования к отказоустойчивости: Если процесс не допускает простоев (например, энергетика), используйте Honeywell TC-CCR014 с резервированием каналов — это гарантирует бесперебойную работу при отказе одной сети. Для менее критических систем (например, пищевая промышленность) достаточно одного модуля.
- Учтите совместимость с DCS: Honeywell TC-CCR014 полностью совместим с DCS Honeywell TDC 3000 и Experion PKS. Для систем Siemens PCS 7 или ABB Symphony Plus выберите модули, специализированные для этих платформ.
Меры предосторожности
- Монтаж и настройка: Устанавливайте Honeywell TC-CCR014 только квалифицированным инженером с опытом работы с DCS Honeywell, следуя руководству по эксплуатации (доступно на Honeywell TC-CCR014) — при настройке протоколов убедитесь, что скорость передачи данных совпадает у всех подключенных устройств (например, 9600 бит/с для всех HART-датчиков).
- Защита кабелей: Используйте экранированные кабели для подключения модуля к сенсорам и модулям I/O — это снижает влияние электромагнитных помех, особенно в условиях сильного промышленного фона (например, рядом с электродвигателями).
- Периодическая диагностика: Ежемесячно проверяйте состояние сети через ПО Honeywell Experion PKS — контролируйте количество ошибок передачи и состояние резервных каналов. При увеличении количества ошибок >10% за сутки проверьте кабели и подключения.
- Электробезопасность: Отключите питание DCS перед заменой модуля — напряжение 24 В ПС может вызвать поражение током. Используйте антистатические перчатки при работе с Honeywell TC-CCR014 для защиты от электростатического разряда.
