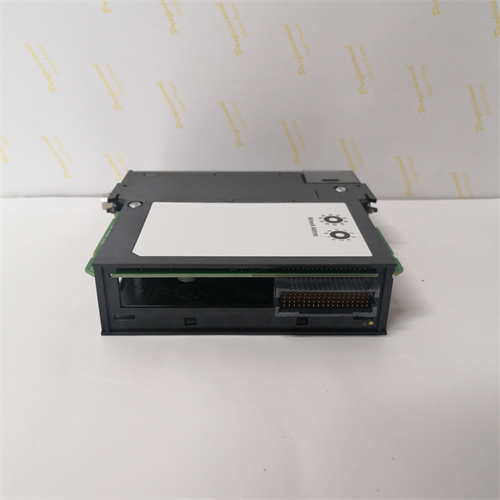

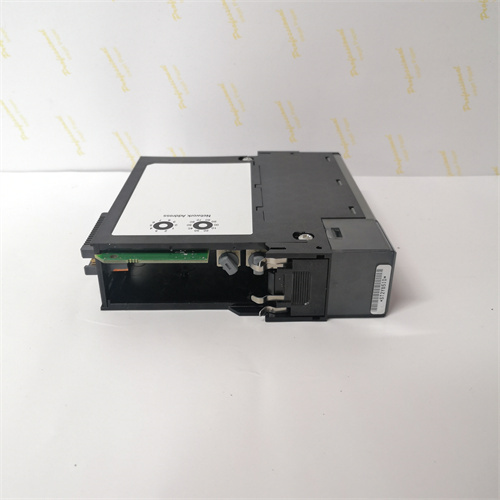

HONEYWELL TC-PRR021

Описание

Общая информация о продукте HONEYWELL TC-PRR021

Технические параметры HONEYWELL TC-PRR021

• Питание: Поддерживает питание от шасси контроллера Honeywell TDC 3000 — 5 В DC ±5% для электроники логики и 24 В DC ±10% для питания аналоговых входов/выходов. Токовое потребление не превышает 0,4 А (при 5 В DC) и 0,6 А (при 24 В DC), что не влияет на общую нагрузку системы.
• Количество регулируемых петлей: Имеет 2 независимые регулирующие петли — каждая петля может управлять отдельным процессом (например, одна для температуры реактора, другая для уровня жидкости в резервуаре), что удобно для систем с несколькими параллельными процессами.
• Типы поддерживаемых сигналов:
  • Входные сигналы (для измерения параметров):
    • Аналоговые: 4–20 мА DC (для датчиков давления, температуры), 0–10 В DC (для термисторов Pt100);
    • Дискретные: 24 В DC (для сигналов “процесс готов”, “авария”);
  • Выходные сигналы (для управления исполнителями):
    • Аналоговые: 4–20 мА DC (для регулирующих клапанов, частотных преобразователей), максимальная нагрузка на выход — 500 Ом;
    • Дискретные: 24 В DC (для сигнализации “регулирование в норме”, “аварийное отключение”).
• Параметры PID-регулирования:
  • Типы алгоритмов: Стандартный PID, PID с обратной связью, интегратор с запретом насыщения (anti-windup) — для предотвращения нестабильности при ограничении выходного сигнала;
  • Диапазон настройки коэффициентов:
    • Пропорциональный коэффициент (P): 0,1–100;
    • Время интеграции (I): 0,1–1000 секунд;
    • Время дифференцирования (D): 0–100 секунд;
  • Точность регулирования: ≤ ±0,1% полного диапазона (FS) при стационарном режиме — критически важно для процессов с строгими требованиями (например, дозировка химикатов в реакторах).
• Температурный диапазон: Работает в диапазоне от 0 °C до +60 °C, с допустимым перепадом температуры ≤ 10 °C/час — адаптирован к условиям цеховых помещений (например, химические цеха с влажностью до 85% без конденсата).
• Защита и надежность:
  • Степень защиты корпуса: IP20 (для монтажа в закрытых шкафах TDC 3000);
  • Защита от электромагнитных помех (EMC класс A по EN 61000-6-4) — устойчивость к влиянию мощного электрооборудования (приводы, трансформаторы);
  • Время между отказами (MTBF): ≥ 1 500 000 часов (при номинальных условиях).

Преимущества и особенности HONEYWELL TC-PRR021

1. Высокая точность PID-регулирования: Алгоритм PID с анти-windup и точность ≤ ±0,1% FS делают HONEYWELL TC-PRR021 идеальным для процессов, где требуется микроскопическая регулировка — например, в нефтеперерабатывающих заводах, где контроль температуры перегонных колонн с точностью ±0,5 °C гарантирует разделение нефтепродуктов (бензин, дизель) с минимальными потерями.
2. Полная совместимость с Honeywell TDC 3000: HONEYWELL TC-PRR021 автоматически распознается системой TDC 3000 при подключении, не требует сложной настройки драйверов и настраивается через программное обеспечение Honeywell TDC 3000 Operator Interface. Инженеры могут быстро настроить коэффициенты PID и логику защиты через графический интерфейс, сокращая время монтажа.
3. Гибкость в управлении исполнителями: Поддержка как аналоговых (4–20 мА), так и дискретных (24 В DC) выходов позволяет HONEYWELL TC-PRR021 управлять различными исполнительными механизмами — от регулирующих клапанов (аналоговый сигнал) до электромагнитных клапанов (дискретный сигнал). Например, в системе охлаждения ТЭС модуль регулирует частотник насоса (аналоговый выход) и активирует аварийный клапан (дискретный выход) при перегреве.
4. Детальная диагностика в реальном времени: HONEYWELL TC-PRR021 имеет встроенные функции самодиагностики — отслеживает состояние входных/выходных каналов, правильность работы PID-алгоритма и связь с контроллером TDC 3000. При обнаружении неполадки (например, разрыв кабеля к датчику) модуль отправляет код ошибки в панель оператора, позволяя операторам быстро устранить проблему.
5. Устойчивость при перегрузках: Алгоритм anti-windup предотвращает насыщение интегратора PID при ограничении выходного сигнала (например, когда регулирующий клапан достиг максимального открытия). Это гарантирует, что HONEYWELL TC-PRR021 быстро возвращает процесс в норму после устранения причины перегрузки, не вызывая нестабильных колебаний параметров.

Примеры применения HONEYWELL TC-PRR021

• Нефтегаз (неftepererabatyvayushchiy zavod): В заводах по переработке нефти HONEYWELL TC-PRR021 регулирует температуру перегонной колонны — модуль принимает сигнал от датчика температуры (4–20 мА) и управляет приводом регулирующего клапана подачи пара (аналоговый выход 4–20 мА). Коэффициенты PID (P=5, I=30 с, D=5 с) обеспечивают стабильность температуры в диапазоне 350–355 °C, что гарантирует эффективное разделение бензина и керосина.
• Химическая промышленность (реакторная установка): В производстве аммиака HONEYWELL TC-PRR021 управляет давлением в реакторе — модуль считывает сигнал от датчика давления (0–10 В DC) и регулирует скорость компрессора (через частотный преобразователь, сигнал 4–20 мА). При превышении давления 20 МПа модуль активирует дискретный выход для закрытия аварийного клапана, предотвращая разрыв реактора.
• Энергетика (система охлаждения ТЭС): В теплоэлектростанциях HONEYWELL TC-PRR021 регулирует уровень воды в резервуаре охлаждения — модуль принимает сигнал от датчика уровня (4–20 мА) и управляет насосом пополнения (дискретный выход “включить/выключить”). При падении уровня ниже 20% модуль отправляет предупреждение в панель оператора и увеличивает частоту включения насоса.
• Пищевая промышленность (линия пастеризации молока): В линиях пастеризации HONEYWELL TC-PRR021 поддерживает температуру молока на уровне 72 °C — модуль регулирует подачу пара в теплообменник (аналоговый выход) и отслеживает сигнал от термокупели (4–20 мА). Точность ±0,1% FS гарантирует, что молоко пастеризуется достаточно долго (15 секунд) для уничтожения бактерий, но не перегревается (чтобы сохранить питательные вещества).

  Подробные кейсы применения HONEYWELL TC-PRR021 с описанием конкретных проектов можно найти на [ссылке на HONEYWELL TC-PRR021].

Сравнение с конкурентами

Рекомендации по выбору и предостережения

Рекомендации по выбору

• Проверьте совместимость с Honeywell TDC 3000: Прежде чем приобрести HONEYWELL TC-PRR021, убедитесь, что ваша система TDC 3000 имеет актуальную версию firmware (≥ 6.0) — поддержка всех PID-алгоритмов требуется именно этой версии. Информация о совместимости доступна в документации на [ссылке на HONEYWELL TC-PRR021] или через техническую поддержку Honeywell.
• Определите требования к количеству петлей: Если вам нужно регулировать 2 параллельных процесса (например, температура и давление в реакторе), HONEYWELL TC-PRR021 — оптимальный выбор; для одиночных процессов можно рассмотреть более простые модули Honeywell (например, HONEYWELL TC-PRR011).
• Приобретайте оригинал: Для гарантии точности и безопасности покупайте HONEYWELL TC-PRR021 только у авторизованных дилеров Honeywell — подделки имеют низкую точность (≥ ±0,5% FS) и не поддерживают алгоритм anti-windup, что может привести к нестабильности процессов.

Предостережения

• Не используйте модуль вне систем Honeywell TDC 3000: HONEYWELL TC-PRR021 разработан исключительно для TDC 3000 — использование с системами других брендов приведет к несовместимости и повреждению модуля.
• Настройте коэффициенты PID перед запуском: Перед началом эксплуатации настройте коэффициенты P, I, D через TDC 3000 Operator Interface — некорректные настройки (например, слишком большой P) могут привести к колебаниям параметров, а слишком маленький I — к долгому возвращению процесса в норму.
• Осуществляйте установку при отключенном процессе: При монтаже или замене модуля обязательно остановите регулируемый процесс (например, выключите подачу реагентов в реактор) и отключите питание шкафа TDC 3000 — это предотвращает неконтролируемое изменение параметров и травмы персонала.
• Регулярно проверяйте состояние каналов: Каждый месяц проверяйте входные/выходные каналы HONEYWELL TC-PRR021 с помощью эталонного генератора сигналов — отклонение сигнала > ±0,1% FS свидетельствует о необходимости калибровки модуля.
