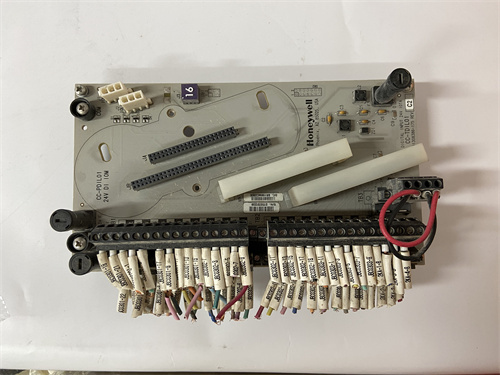

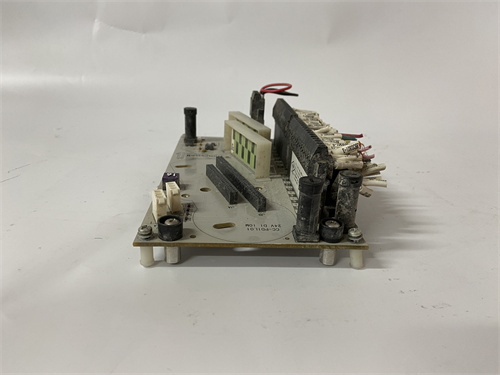

HONEYWELL TDIL01 — Надёжный модуль дискретного ввода для систем PLC
HONEYWELL TDIL01 — компактный модуль дискретного ввода промышленного класса, разработанный компанией Honeywell, глобальным лидером в сфере автоматизации процессов. Особенно предназначен для сбора дискретных сигналов («включено/выключено») от сенсоров, переключателей и устройств безопасности с интеграцией в системы PLC (в том числе Honeywell Experion PKS, SPS5710 51199929-100, а также сторонние контроллеры), HONEYWELL TDIL01 сочетает в себе баланс между функциональностью, надежностью и простотой эксплуатации. Благодаря универсальной совместимости, устойчивости к суровым условиям и низкой стоимости, HONEYWELL TDIL01 стал популярным выбором для отраслей, таких как машиностроение, водоподготовка, пищевая промышленность и ЖКХ, гарантируя точную передачу данных в автоматизированные системы PLC.
Описание продукта
HONEYWELL TDIL01 — раковинный модуль дискретного ввода, предназначенный для расширения возможностей контроллеров PLC при сборке стандартных дискретных сигналов. Продукт HONEYWELL TDIL01 оснащен 16 независимыми входными каналами, что соответствует большинству средних задач автоматизации и позволяет эффективно использовать пространство в шкафу управления. Каждый канал поддерживает сигнал 24 ВДС (как токопроводящую, так и токосъемную схемы), что обеспечивает совместимость с широким спектром индустриальных устройств: датчики положения, кнопки аварийной остановки, предохранители, контакторы и сенсоры состояния оборудования.
HONEYWELL TDIL01 имеет групповую электрическую изоляцию (250 ВАК) между каналами и коммуникационной шиной, что предотвращает взаимное влияние сигналов и повреждение модуля при нестабильном электропитании или коротких замыканиях. Встроенная защита от электромагнитных помех (EMC Class B) и статического разряда гарантирует стабильную работу в типичных промышленных условиях (близко к двигателям, небольшим трансформаторам). Модуль поддерживает фиксированную фильтрацию помех (1 мс), которая эффективно подавляет ложные сигналы от индуктивных нагрузок без необходимости сложной настройки.
HONEYWELL TDIL01 интегрируется с контроллерами PLC через стандартный рельсовый интерфейс и поддерживает основные промышленные протоколы (Modbus RTU/TCP, Ethernet/IP), что обеспечивает совместимость не только с оборудованием Honeywell, но и с контроллерами Siemens, Allen-Bradley, ABB. Прочная пластиковая конструкция с классом защиты IP20 обеспечивает устойчивость к вибрациям и пыли, а низкое энергопотребление (до 8 Вт) минимизирует тепловыделение. Простота монтажа в раковине и автоматическое определение контроллером (plug-and-play) упрощают внедрение и замену модуля. Будь-то сбор сигналов от конвейеров в пищевой заводе, датчиков уровня воды в ЖКХ или кнопок управления станками в машиностроении, HONEYWELL TDIL01 предоставляет надежный и доступный решение для расширения каналов дискретного ввода PLC.
Технические параметры
- Бренд: Honeywell
- Модель: HONEYWELL TDIL01
- Тип устройства: Модуль дискретного ввода для систем PLC
- Совместимые системы: PLC (Honeywell Experion PKS, SPS5710 51199929-100, Siemens S7, Allen-Bradley ControlLogix, ABB AC500), SCADA-системы
- Поддерживаемые протоколы: Modbus RTU/TCP, Ethernet/IP
- Количество каналов: 16 независимых дискретных входных каналов
- Тип входного сигнала: 24 ВДС (токопроводящая: 3–7 мА; токосъемная: до 2 мА)
- Изоляция: Групповая каналы-шина коммуникаций (250 ВАК)
- Защита:
- От электромагнитных помех: EMC Class B (по стандартам EN 55011, EN 61000)
- От статического разряда: ±6 кВ (контактный), ±12 кВ (воздушный)
- От коротких замыканий: Ограничитель тока на группу каналов
- Фильтрация помех: Фиксированная (1 мс)
- Напряжение питания: 24 ВДС (±10%)
- Потребляемая мощность: Максимальная 8 Вт (при работе всех каналов)
- Механические параметры:
- Монтаж: Раковинный (совместим с стандартными раковинами DIN)
- Габариты (Ш x В x Г): 120 мм x 160 мм x 200 мм
- Класс защиты: IP20
- Вес: ≈ 0.8 кг
- Операционные параметры:
- Диапазон рабочих температур: 0 °C до +60 °C
- Диапазон температур хранения: -40 °C до +85 °C
- Относительная влажность: 5% до 95% (без конденсации)
- Сертификации: CE, UL, CSA, FCC Class B
Преимущества и особенности
- Универсальная совместимость: HONEYWELL TDIL01 поддерживает популярные промышленные протоколы и работает с контроллерами разных производителей, что упрощает интеграцию в существующие системы.
- Оптимизированное количество каналов: 16 каналов соответствует потребностям большинства средних проектов автоматизации, обеспечивая баланс между плотностью и стоимостью.
- Надежность в типичных условиях: Защита EMC Class B и изоляция гарантируют стабильную работу в стандартных промышленных средах (машиностроение, ЖКХ, пищевая промышленность).
- Простота эксплуатации: Автоматическое определение контроллером, простой монтаж и фиксированная фильтрация упрощают настройку и обслуживание, не требуя высокой квалификации персонала.
- Экономичность: Низкая стоимость и энергопотребление делают HONEYWELL TDIL01 привлекательным выбором для проектов с ограниченным бюджетом.
- Компактность: Размеры модуля позволяют эффективно использовать пространство в шкафу управления, даже при подключении нескольких устройств.
Области применения и примеры использования
- Машиностроение: В производственной линии по сборке электроинструмента HONEYWELL TDIL01 собирает сигналы от датчиков положения компонентов и кнопок управления станками, интегрируясь с PLC Siemens S7-1200 через Modbus TCP, что обеспечивает синхронность сборочных операций.
- Водоподготовка: На городской станции очистки воды модуль сборет сигналы от датчиков уровня в фильтрах, предохранителей насосов и кнопок аварийной остановки, передавая данные в контроллер Honeywell ControlEdge через Ethernet/IP, что оптимизирует процесс очистки и предотвращает переполнения.
- Пищевая промышленность: В заводе по производству кондитерских изделий HONEYWELL TDIL01 отслеживает состояние конвейеров (запуск/остановка), сигналы от датчиков упаковки и кнопок управления линиями, интегрируясь с PLC Allen-Bradley Micro800, что гарантирует непрерывность производства и качество продукции.
- Жилищно-коммунальное хозяйство: В котельной многоэтажного дома модуль собирает сигналы от переключателей клапанов регулирования тепла, датчиков наличия воды в бойлерах и кнопок аварийной остановки, передавая данные в локальный контроллер ABB AC500 через Modbus RTU, что оптимизирует распределение тепла и снижает энергопотребление.
- Лабораторное оборудование: В аналитических лабораториях HONEYWELL TDIL01 собирает сигналы от кнопок управления лабораторными станками, датчиков завершения анализа и устройств безопасности, интегрируясь с SCADA-системой через Ethernet/IP, что автоматизирует процесс экспериментов и повышает безопасность.
Сравнение с конкурентами
| Параметр | HONEYWELL TDIL01 | Конкурентный продукт (напр., Allen-Bradley 1794-IB16) | Преимущество Honeywell |
|---|---|---|---|
| Совместимость | Поддерживает Modbus, Ethernet/IP (все популярные PLC) | Только DeviceNet/EtherNet/IP (преимущественно Allen-Bradley) | Широкая совместимость с оборудованием разных производителей |
| Потребляемая мощность | 8 Вт | 12 Вт | Ниже энергопотребление, меньше тепловыделения |
| Простота настройки | Автоматическое определение, фиксированная фильтрация | Требует настройки через RSLogix | Меньшие временные затраты на внедрение |
| Стоимость | Экономичная | Высокая | Более привлекательный вариант для проектов с ограниченным бюджетом |
| Вес | 0.8 кг | 1.1 кг | Легче для монтажа и замены в раковине |
Рекомендации по выбору и меры предосторожности
- Рекомендации по выбору: Выбирайте HONEYWELL TDIL01, если вам нужно экономичное и надежное решение для сбора дискретных сигналов в системах PLC среднего масштаба. Идеально подходит для проектов в машиностроении, ЖКХ, пищевой промышленности и лабораторном оборудовании, где требуется универсальная совместимость и простота эксплуатации.
- Меры предосторожности при установке: Монтируйте HONEYWELL TDIL01 в шкафу управления с достаточным пространством для вентиляции, избегая контакта с влагой и агрессивными химикатами. Используйте экранированные кабели для подключения сенсоров, соблюдая правила заземления, чтобы снизить влияние электромагнитных помех. Убедитесь в правильной полярности подключения сигналов (24 ВДС), чтобы избежать повреждения каналов.
- Советы по конфигурации: Перед запуском в эксплуатацию проверьте коммуникацию модуля с контроллером через программное обеспечение PLC (например, Honeywell Control Builder, Siemens TIA Portal). Протестируйте каждый канал с помощью тестового сигнала, убедитесь в отсутствии ложных срабатываний (фильтрация 1 мс подходит для большинства стандартных сенсоров).
- Обслуживание: Периодически проверяйте состояние кабелей и разъемов на наличие повреждений, коррозии или окисления. Отслеживайте состояние модуля через интерфейс контроллера PLC — при появлении ошибок проверьте питание и подключения. В случае замены модуля используйте только оригинальные комплектующие Honeywell для сохранения совместимости и надежности.
- Экологические факторы: Эксплуатируйте модуль в пределах указанных температур (0 °C до +60 °C) и влажности (5%-95%). При утилизации модуля соблюдайте локальные экологические нормы, так как конструкция содержит пластиковые и металлические компоненты.
HONEYWELL TDIL01 — экономичный и надежный модуль дискретного ввода, предназначенный для средних проектов автоматизации на базе PLC. Благодаря универсальной совместимости, простоте эксплуатации и устойчивости к типичным промышленным условиям, он стал популярным выбором для различных отраслей, гарантируя точную и стабильную сборку дискретных данных в автоматизированных системах.
