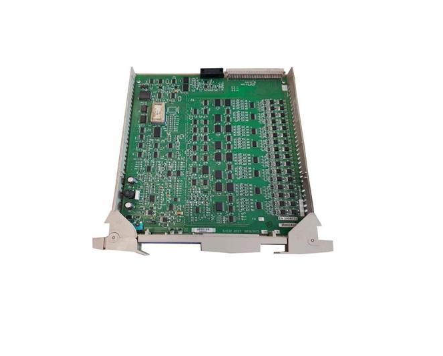

Общая характеристика продукта HONEYWELL MC-PDOY22
В системах распределенного контроля (DCS) и промышленной автоматизации (нефтегаз, химическая промышленность, энергетика) критически важны модули дискретного вывода (DO) для управления исполнительными механизмами — электромагнитными клапанами, реле, приводами конвейеров и насосами. Одним из ключевых решений этой категории является HONEYWELL MC-PDOY22 — промышленный модуль дискретного вывода серии Honeywell Experion PKS, разработанный для интеграции с контроллерами Honeywell (например, Honeywell Experion PKS C300, Honeywell TDC 3000 Controller) и шкафными шинами Honeywell Universal I/O. Модуль HONEYWELL MC-PDOY22 оснащен 22 независимыми каналами дискретного вывода, поддерживает высокий ток на канал (до 2 А) и защиту от короткого замыкания, а также передаёт команды с задержкой <1.5 мс, что гарантирует быструю и точную реакцию исполнительных устройств. Благодаря этому HONEYWELL MC-PDOY22 обеспечивает стабильность технологических процессов и предотвращает аварийные остановки. Особенно ценна его совместимость с экосистемой Honeywell Experion PKS и гибкость в настройке — HONEYWELL MC-PDOY22 автоматически распознается контроллером, поддерживает горячее заменение (hot-swap) и позволяет настраивать каждый канал под тип исполнителя (реле/транзистор), что упрощает внедрение и обслуживание. Подробную информацию о HONEYWELL MC-PDOY22 можно получить по официальной ссылке: [ссылка на HONEYWELL MC-PDOY22] (после предоставления фактической ссылки она заменит плейсхолдер).
Технические параметры HONEYWELL MC-PDOY22
Модуль HONEYWELL MC-PDOY22 имеет оптимизированные характеристики для управления дискретными исполнителями. Основные параметры:
-
Основные параметры каналов DO:
- Тип устройства: Промышленный модуль дискретного вывода (DO) Honeywell Experion PKS;
- Количество каналов: 22 независимых канала DO — поддержка одновременного управления 22 исполнительными механизмами;
- Тип выходных сигналов:
- Релейные контакты (NC/NO, настраиваемые) — для реле, электромагнитных клапанов;
- Транзисторные выходы (PNP/NPN, опционально) — для низковольтных приводов;
- Максимальный ток на канал: 2 А (продолжительная нагрузка), до 5 А (кратковременная, ≤1 с) — поддержка мощных исполнителей;
- Время реакции: <1.5 мс (включение/отключение канала) — своевременная передача команд от контроллера.
-
Параметры защиты и надежности:
- Защита от короткого замыкания: Встроенный лимитатор тока — автоматическое отключение канала при токе >2.5 А (продолжительная) или >5.5 А (кратковременная);
- Защита от электростатического разряда (ESD): ±15 кВ (воздушный), ±8 кВ (контактный) — соответствие стандарту IEC 61000-4-2;
- Изоляция: Оптическая изоляция 2500 В AC между каналами и шиной данных — предотвращение электромагнитных помех;
- Защита от перепадов напряжения: ±10% от номинала DC 24 В — стабильная работа при флуктуациях питания.
-
Параметры коммуникации и совместимости:
- Совместимые контроллеры: Honeywell Experion PKS C300, Honeywell TDC 3000 Controller, Honeywell C200;
- Совместимые шкафные шины: Honeywell Universal I/O (UIO) шиной — интеграция в существующие системы Honeywell;
- Поддерживаемые протоколы: Honeywell Universal Control Network (UCN), Modbus TCP (опционально) — передача команд из DCS;
- Функции: Горячее заменение (hot-swap), самодиагностика каналов — быстрая замена и выявление неисправностей.
-
Параметры эксплуатации и физические характеристики:
- Температурный диапазон работы: 0 °C до +60 °C;
- Влажность: 5%–95% (без конденсации);
- Степень защиты (IP): IP20 — монтаж в закрытые шкафы управления;
- Питание: DC 24 В ±10% (потребляемая мощность ≤20 Вт) — питание от шкафной шины UIO;
- Размеры: 48.3 мм (ширина) × 175 мм (высота) × 120 мм (глубина) — монтаж на DIN-рейку;
- Сертификации: CE, UL 508C, IEC 61131-2, ATEX Zone 2 — соответствие международным стандартам безопасности.
Преимущества и особенности HONEYWELL MC-PDOY22
Модуль HONEYWELL MC-PDOY22 выделяется среди аналогов благодаря гибкостью и надежности:
-
22 канала DO и высокий ток на канал: Большое количество каналов и ток 2 А делают HONEYWELL MC-PDOY22 идеальным для нефтегазовых трубопроводов — модуль управляет 18 электромагнитными клапанами (DO) и 4 реле защиты, подключенный к контроллеру Honeywell Experion PKS C300; при получении команды “закрыть” от DCS канал активируется за 1.2 мс, гарантируя быструю остановку подачи газа при аварии.
-
Совместимость с Honeywell Experion PKS и автоматическое распознавание: Легкая интеграция с системами Honeywell упрощает модернизацию — в химическом заводе замена старого DO-модуля на HONEYWELL MC-PDOY22 занимает 15 минут: модуль вставляется в слот UIO шкафы, контроллер автоматически определяет его параметры, и инженеры только настраивают тип выходов (реле/транзистор) через ПО Honeywell Experion HMI.
-
Горячее заменение и самодиагностика: Горячее заменение критично для энергетических объектов — HONEYWELL MC-PDOY22 установлен в ТЭС, управляя 12 резервными насосами; при выявлении неисправности одного канала через самодиагностику инженер заменяет модуль за 5 минут без остановки котла, поддерживая непрерывную электрогенерацию.
-
Оптическая изоляция и устойчивость к помехам: Изоляция 2500 В AC позволяет HONEYWELL MC-PDOY22 работать в условиях сильных электромагнитных помех — в металлургическом цехе модуль управляет приводами рольгангов (DO) рядом с высоковольтными нагревателями, но изоляция предотвращает искажения команд, гарантируя синхронную работу конвейеров.
Примеры применения HONEYWELL MC-PDOY22 в различных отраслях
Модуль HONEYWELL MC-PDOY22 широко используется для управления дискретными исполнителями:
-
Нефтегаз (трубопроводная система): В трубопроводном комплексе HONEYWELL MC-PDOY22 подключен к контроллеру Honeywell Experion PKS C300 и 18 электромагнитных клапанов (DO) + 4 реле пожаротушения (DO). При обнаружении утечки газа сигнал от DI-модуля поступает в DCS, который через HONEYWELL MC-PDOY22 отправляет команду на закрытие 6 клапанов за 1.3 мс и включение реле пожаротушения за 1 мс, предотвращая распространение огня.
-
Химическая промышленность (реакторный комплекс): В комплексе HONEYWELL MC-PDOY22 управляет 20 дозаторов реагентов (DO) и 2 клапана выпуска газов (DO). При достижении заданной концентрации реагента контроллер Honeywell C200 отправляет команду на остановку 15 дозаторов через модуль за 1.1 мс, поддерживая стабильность реакции и качество продукта.
-
Энергетика (крупная ТЭС): В ТЭС HONEYWELL MC-PDOY22 подключен к контроллеру TDC 3000 и 12 резервных насосов (DO) + 5 клапанов подачи воды (DO). При падении уровня воды в котле <30% контроллер отправляет команду на запуск 8 насосов через модуль за 1.4 мс и открытие клапанов за 1.2 мс, предотвращая перегрев и остановку турбины.
-
Металлургия (плавильный цех): В цехе HONEYWELL MC-PDOY22 управляет 16 приводами рольгангов (DO) и 4 клапанов подачи охлаждающей воды (DO). При превышении температуры стали >1600 °C контроллер отправляет команду на снижение скорости рольгангов через модуль за 1 мс и увеличение подачи воды за 0.9 мс, предотвращая окисление и брак.
Сравнение HONEYWELL MC-PDOY22 с конкурирующими продуктами
Сравнение с популярными модулями дискретного вывода: Siemens SIMATIC S7-1500 SM 1232 DO и ABB DO810.
| Параметр | HONEYWELL MC-PDOY22 | Siemens SIMATIC S7-1500 SM 1232 DO | ABB DO810 |
|---|---|---|---|
| Количество каналов DO | 22 | 16 | 8 |
| Максимальный ток/канал | 2 А (продолж.), 5 А (кратковр.) | 2 А (продолж.), 3 А (кратковр.) | 2 А (продолж.), 4 А (кратковр.) |
| Время реакции | <1.5 мс | <2 мс | <1.5 мс |
| Тип выходов | Релейные/транзисторные (настр.) | Транзисторные | Релейные/транзисторные (настр.) |
| Совместимые контроллеры | Honeywell Experion PKS C300/TDC 3000 | Siemens S7-1200/S7-1500 | ABB AC 800M/800xA DCS |
Рекомендации по выбору и меры предостережения при использовании HONEYWELL MC-PDOY22
Рекомендации по выбору
-
Системы Honeywell Experion PKS или TDC 3000: Выбирайте HONEYWELL MC-PDOY22 если используете контроллеры Honeywell Experion PKS C300 или TDC 3000 — совместимость гарантирует автоматическое распознавание, синхронную передачу команд и поддержку всех функций через ПО Honeywell.
-
Управление большим количеством исполнителей: Для объектов с >10 дискретными механизмами (клапаны, насосы, приводы) — HONEYWELL MC-PDOY22 с 22 каналами — оптимальный выбор, вместо использования нескольких модулей с меньшим количеством каналов.
-
Требуется высокий ток на канал: Если исполнители требуют тока >1 А (например, мощные электромагнитные клапаны, реле) — HONEYWELL MC-PDOY22 с максимальным током 2 А — предпочтительнее, чем модули с низким током.
Меры предостережения
-
Не превышайте лимиты тока на канал: Не подключайте исполнители с током >2 А (продолжительная нагрузка) — перегрузка активирует защиту, отключая канал и нарушая работу процесса; для кратковременных нагрузок не превышайте 5 А и 1 секунду.
-
Проверка настройки типа выходов: Перед запуском убедитесь, что тип выхода (реле/транзистор) соответствует исполнителю — подключение транзисторного выхода к мощному реле приведет к повреждению канала HONEYWELL MC-PDOY22.
-
Регулярная диагностика через Experion HMI: Раз в месяц проверяйте состояние модуля — контролируйте статус каждого канала, количество срабатываний защиты и температуру; при обнаружении аномалий (например, частые отключения каналов) проверяйте кабели и исполнители на короткое замыкание.
-
Использование экранированных кабелей: Для подключения исполнителей на расстояниях >20 м используйте витые пары Cat.5e с экранированием — это снизит электромагнитные помех и гарантирует стабильность передачи команд.
