IC698CHS009A GE | Монтажная корзина для контроллеров RX7i, склад в РФ

Описание

Введение

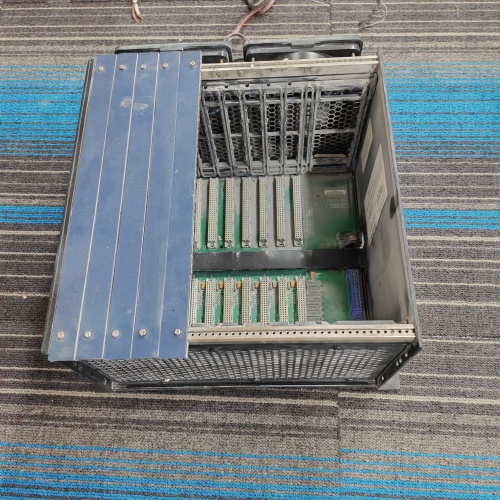

GE IC698CHS009A — это «скелет» вашего контроллера PACSystems RX7i, в который втыкаются процессор, блок питания и все модули ввода-вывода. Без него система просто не соберётся. Честно говоря, это та вещь, которую покупают раз в десять лет, но если она ломается — встаёт весь шкаф управления. Вот в чём фишка этой корзины: у неё девять слотов, и в любой из них можно поставить процессор или модуль ввода-вывода (кроме питания, для него слот свой, но он тоже универсальный). На металлургическом комбинате в Липецке видел шасси, которое провалялось на складе семь лет, а когда понадобилось расширить систему — достали, вставили модули, и оно заработало без единого глюка. Проверено временем: механика у GE крепкая, контакты позолоченные, не окисляются.

Технические характеристики

Руководство по замене (4 фазы)

Фаза 1 — Подготовка (~20 мин)
Это вам не модуль поменять — шасси целиком меняется только на остановленной системе. Обесточьте шкаф полностью — вырубите все автоматы питания. Вытащите из старого шасси ВСЕ модули (процессор, БП, входы/выходы) — обязательно маркируйте их, записывайте, в каком слоте какой стоял. Сфотографируйте расположение модулей и проводов на задней стенке (если есть). Открутите клеммы заземления. Наденьте антистатический браслет.

Фаза 2 — Демонтаж (~15 мин)
Открутите крепёжные винты, которые держат шасси на панели (обычно 4-6 штук). Шасси тяжёлое, не уроните на ногу! Снимите старую корзину с панели. Отложите в сторону.

Фаза 3 — Установка (~15 мин)
Достаньте новый GE IC698CHS009A из упаковки. Установите его на панель на то же место, закрутите винты. Закрепите заземление (обязательно!). Теперь, самое главное: вставляйте модули строго в те слоты, в которых они были. Сначала блок питания, потом процессор, потом I/O. ⚠️ Важно: модули должны входить плавно, без усилия. Если упёрлось — проверьте, не перепутали ли слоты. Подключите все кабели к модулям (клеммники, Ethernet, оптика).

Фаза 4 — Включение и тест (~15 мин)
Включите питание шкафа. Сначала проверьте, что блок питания выдаёт нужные напряжения (5 В, 24 В). Наблюдайте за LED на процессоре и модулях — они должны загореться в соответствии с их нормальным состоянием (OK, RUN). Зайдите в инженерную станцию (Machine Edition). Проверьте опрос всех модулей, убедитесь, что конфигурация не слетела. Погоняйте систему в тестовом режиме 30-40 минут — смотрите на ошибки связи и диагностику.

Типичные ошибки при замене

1. Несовместимость старых модулей с новым шасси. Редко, но бывает: шасси разных ревизий могут иметь несовместимый тип разъёма для некоторых модулей. Уточните по документации, подходят ли ваши модули к IC698CHS009A.
2. Перепутали слоты при установке. Поставили процессор в слот 8, а не в слот 1? Система не загрузится. Строго соблюдайте нумерацию, записанную при разборке.
3. Плохой контакт модуля с объединительной платой. Модуль не до конца вставили или перекосили. Дожим до щелчка — обязательно.
4. Не заземлили шасси. Без заземления — высокий уровень помех, ошибки связи. Проверьте, что заземляющий провод прикручен к корпусу шкафа.
5. Повреждение модулей статикой при переносе. Вытащили, положили на пластиковый стул — и всё, модуль умер. Используйте антистатические пакеты и коврики.

Качество и прозрачность

Каждое шасси GE IC698CHS009A перед отправкой мы проверяем, хотя это пассивный элемент.

• Входной контроль: Осматриваем корпус на предмет вмятин, царапин, повреждений лакокрасочного покрытия. Проверяем все разъёмы — нет ли погнутых контактов, мусора в слотах. Сверяем серийный номер.
• Функциональный тест: Устанавливаем в шасси эталонный набор модулей (блок питания, процессор, несколько модулей I/O). Подаём питание, проверяем, что все модули определяются системой, нет ошибок связи. Проверяем надёжность фиксации каждого модуля. Оставляем под нагрузкой на 24 часа.
• Итог: По итогам тестов шасси обеспечивает надёжное механическое и электрическое соединение. Предоставляем тест-протокол.

Новый оригинал vs восстановленный

Поясню как снабженец: шасси обычно не восстанавливают, но на рынке полно б/у.

• Новый оригинал — это коробка с пломбами GE. Никто не гнул его, не сверлил, не красил. Контакты идеальные, механика не уставшая. У нас такой.
• Восстановленный / б/у — это снятое с объекта. Может быть погнуто, краска облезла, контакты с потёртостями. Неизвестно, как его хранили (влажность, коррозия). Ресурс ниже.

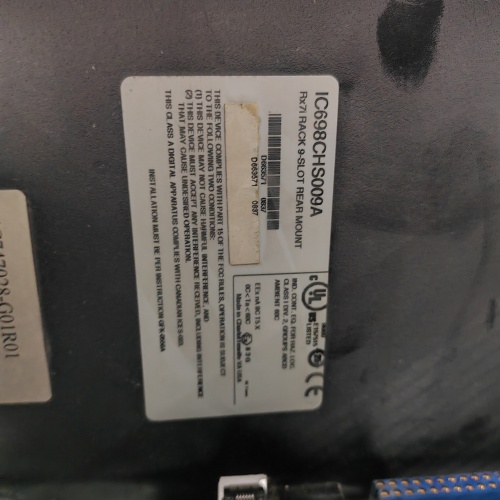

Цена у нас ориентировочная, финальная — по запросу. Наш новый оригинал дороже б/у на 20-30%, но это гарантия, что не придётся через месяц лезть в шкаф и перебирать контакты. Предоставляем накладную, фото этикетки, серийник для проверки у GE.

Часто задаваемые вопросы (FAQ)

Вопрос: Можно ли использовать IC698CHS009A с процессорами Series 90-70?
Ответ: Нет. Это шасси для PACSystems RX7i. У Series 90-70 другие модули и другая объединительная плата.

Вопрос: Сколько блоков питания можно поставить в это шасси?
Ответ: Только один. Слот питания один, но для резервирования можно использовать внешние схемы или два шасси с разными источниками.

Вопрос: Поддерживает ли это шасси горячую замену модулей (Hot Swap)?
Ответ: Нет. PACSystems RX7i не поддерживает горячую замену модулей. Замена любого модуля — только при отключенном питании.

Вопрос: Снято ли с производства IC698CHS009A?
Ответ: Официально — да, снято, но как запасная часть ещё доступно. У нас в наличии есть новая партия.

Вопрос: Можно ли крепить это шасси на DIN-рейку?
Ответ: Не напрямую. Нужен специальный монтажный адаптер (кронштейн) для перехода с панельного монтажа на DIN-рейку. В комплекте адаптера нет.

Вопрос: Какая гарантия?
Ответ: 12 месяцев с даты отгрузки. Гарантия распространяется на скрытые заводские дефекты (например, трещина в плате, плохой контакт внутри разъёма). Механические повреждения при транспортировке — рассматриваются отдельно. Акт тестирования прилагается.
