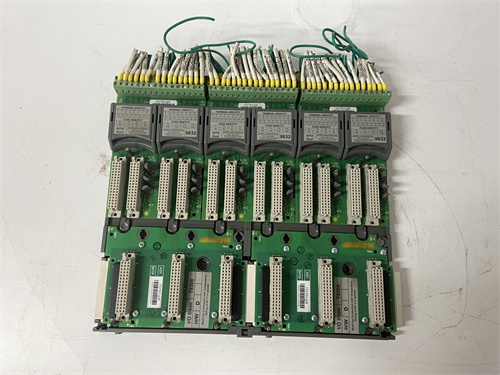

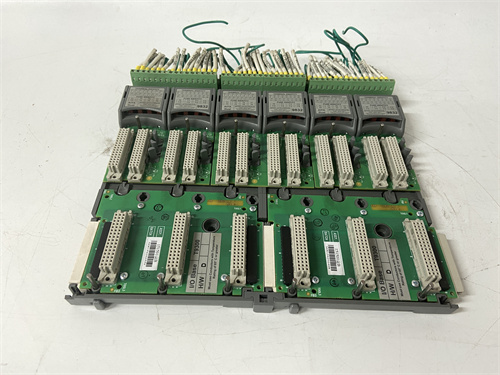

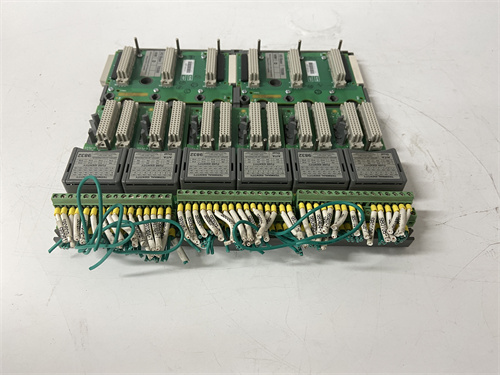

ICS TRIPLEX 9832

Описание

Описание продукта

Параметры продукта

• Производитель: ICS TRIPLEX
• Модель: 9832 (ссылка на продукт)
• Тип устройства: Модуль расширения входов/выходов для безопасностных контроллеров SIS с триплексной архитектурой (1oo3), совместимый с контроллерами ICS TRIPLEX T9801/T9851
• Применение: Нефтегазовые добывающие и перерабатывающие комплексы, нефтехимические предприятия, атомные и тепловые электростанции, металлургические заводы, трубопроводы высокого давления, установки с опасными и ядовитыми веществами
• Основные функции:
  • Расширение количества аналоговых и дискретных каналов в системах SIS с сохранением уровня безопасности SIL 3 (IEC 61508/61511)
  • Триплексное дублирование каналов для предотвращения одиночных отказов и обеспечения отказоустойчивости
  • Мониторинг критических процессов (давление, температура, уровень, расход, концентрация газов) через дополнительные интеллектуальные сенсоры
  • Выполнение защитных действий (блокировка, аварийная остановка, сброс давления) через расширенные исполнительные механизмы
  • Детекция неисправностей в каналах модуля и подключенных устройствах (диагностика на 99% компонентов)
  • Синхронизация с основным контроллером SIS в реальном времени без задержек
• Входы:
  • Дискретные входы: 32 канала (настраиваемые на NC/NO, DC 24V), защита от коротких замыканий, обратной полярности и электростатического разряда (ESD)
  • Аналоговые входы: 16 каналов (4–20 мА, HART 7), дифференциальные, точность ±0.02%
  • Импульсные входы: 8 каналов (для счетчиков, датчиков скорости), частота до 15 кГц
• Выходы:
  • Дискретные выходы: 32 канала (релейные контакты 5 А/250V AC или транзисторные NPN/PNP 3 А), двойное контактирование для критических цепей ESD
  • Аналоговые выходы: 8 каналов (4–20 мА, HART 7), точность ±0.03%
• Коммуникационные интерфейсы: Встроенный оптический/эфирный интерфейс для связи с основным контроллером ICS TRIPLEX, поддержка HART для коммуникации с интеллектуальными сенсорами
• Питание: Двухканальное избыточное (А/Б), DC 24V (диапазон 18–36V) — питание от основного контроллера или независимого источника
• Потребление: ≤30W на канал питания
• Рабочая температура: -40°C до +75°C
• Степень защиты: IP20 (рабочая область) / IP65 (при использовании защитного корпуса для внешнего монтажа)
• Изоляция каналов: 1500V AC (между каналами, между каналами и питанием)
• Размеры: 483 × 177 × 305 мм (ширина × глубина × высота) — стандартная Rack-mount 19″
• Гарантийный срок: 5 лет

Преимущества и особенности

• Триплексная архитектура SIL 3: ICS TRIPLEX 9832 сохраняет высокий уровень безопасности благодаря полностью независимым триплексным каналам, что соответствует требованиям к системам защиты высокорисковых процессов — вероятность опасного отказа не превышает 10⁻⁹ на час эксплуатации.
• Оптимальный баланс каналов: 32 дискретных и 16 аналоговых входов, а также 32 дискретных и 8 аналоговых выходов позволяют подключить большое количество устройств без необходимости использования нескольких модулей, снижая затраты на оборудование и монтаж.
• Высокая точность и стабильность: Аналоговые каналы с точностью ±0.02% и поддержкой HART 7 обеспечивают надежное измерение параметров и коммуникацию с интеллектуальными сенсорами, предотвращая ложные срабатывания и пропуски аварийных ситуаций.
• Полная совместимость с ICS TRIPLEX: Модуль идеально интегрируется с контроллерами T9801/T9851 через встроенный интерфейс, обеспечивая синхронизацию данных в реальном времени и упрощая конфигурацию через программное обеспечение ICS TRIPLEX Configuration Studio.
• Отказоустойчивость в суровых условиях: Прочный металлический корпус, широкий диапазон рабочих температур, высокая изоляция каналов и защита от электромагнитных помех (EMC класс 4) делают 9832 устойчивым к вибрациям (до 3g), влажности (до 95% без конденсата) и радиочастотной помехи.
• Гибкость конфигурации: Возможность подключения до 12 модулей 9832 к одному контроллеру позволяет масштабировать систему SIS в соответствии с ростом производства или изменением технологических требований, без полной замены существующей инфраструктуры.
• Легкая диагностика и обслуживание: Встроенные функции самодиагностики и логирование неисправностей позволяют быстро выявлять проблемы и устранять их, сокращая время простоя системы и эксплуатационные издержки.

Примеры применения в отраслях

• Нефтегазовая промышленность: Использование ICS TRIPLEX 9832 в нефтеперерабатывающих заводах для расширения системы ESD — подключение дополнительных датчиков давления и температуры в технологических линиях перегонки, аварийная остановка насосов и компрессоров при утечке газов или превышении критических параметров.
• Химическая промышленность: В нефтехимических комплексах для защиты резервуаров с опасными веществами — подключение датчиков уровня и концентрации газов, автоматический сброс давления и блокировка подачи реагентов при приближении к критическим значениям, защита персонала от токсических выбросов.
• Энергетика: В тепловых электростанциях (ТЭС) для расширения системы защиты котлов и турбин — подключение датчиков температуры расплава и давления пара, аварийная остановка и активация системы пожаротушения при перегреве или утечке пара.
• Металлургия: В сталелитейных заводах для защиты плавильных агрегатов — подключение датчиков температуры и уровня расплава, блокировка подачи электроэнергии и окислителей при нарушении технологического режима, предотвращение вспышек и разрушений оборудования.

Сравнение с конкурентами

Советы по подбору

• Определите потребности в расширении каналов: ICS TRIPLEX 9832 идеально подходит для проектов, требующих дополнительных дискретных и аналоговых каналов (например, модернизация существующей системы SIS или добавление новых технологических линий) — убедитесь, что количество каналов соответствует требованиям вашего объекта.
• Проверьте совместимость с существующим контроллером: Для использования с контроллерами ICS TRIPLEX T9801/T9850 модуль обеспечивает полную интеграцию без дополнительных адаптеров; для других брендов рекомендуется предварительная консультация с производителем.
• Учтите условия эксплуатации: Если система работает в суровых условиях (высокие вибрации, экстремальные температуры, высокая влажность), модуль с степенью защиты IP65 (при использовании защитного корпуса) будет надежнее, чем аналоги с более низкой защитой.
• Оцените требования к диагностике: Если требуется быстрая и детальная диагностика неисправностей (например, для объектов с ограниченным персоналом обслуживания), 9832 с расширенными функциями самодиагностики превзойдет конкуренты с базовыми возможностями.

Особые примечания

• При монтаже ICS TRIPLEX 9832 используйте стандартную Rack-mount 19″ и соблюдайте расстояние между модулем и мощными электроприборами не менее 30 мм для снижения влияния электромагнитных помех и обеспечения эффективной охлаждения.
• Используйте только сертифицированные экранированные кабели с защитой от механических повреждений и коррозии для подключения датчиков и исполнительных механизмов — это гарантирует стабильность сигналов и предотвращает ложные срабатывания защиты.
• Перед началом эксплуатации настройте модуль через программное обеспечение ICS TRIPLEX Configuration Studio, синхронизируйте его с основным контроллером SIS и проведите полное тестирование каналов в соответствии с требованиями SIL 3.
• Регулярно проверяйте состояние каналов и коммуникационную связь с основным контроллером, выполняйте архивирование данных о неисправностях и следуйте рекомендациям производителя по техническому обслуживанию — это продлит срок службы модуля и гарантирует надежность работы системы SIS.
• В случае возникновения проблем обратитесь к авторизованным представителям ICS TRIPLEX с сертификацией по SIL 3 — 9832 покрывается гарантией 5 лет при соблюдении условий монтажа, настройки и обслуживания.
