Описание

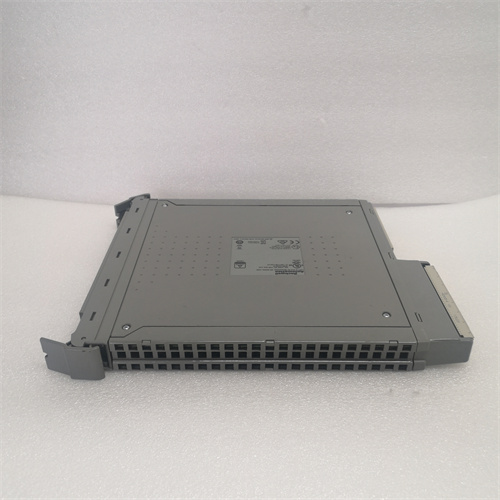

ICS TRIPLEX T8310 — это высоконадежный модуль ввода/вывода (I/O) для систем безопасности и контроля критических промышленных процессов, относящийся к линейке Trusted® ICS Triplex (ныне частью Rockwell Automation). Он разработан для отраслей с повышенными требованиями к надежности, резервированию и классу безопасности SIL 3, выступая ключевым элементом для мониторинга и управления опасными производственными циклами через ПЛК. В составе автоматизационных схем ICS TRIPLEX T8310 легко интегрируется с контроллерами ICS Triplex (например, T9400) и другими промышленными ПЛК, обеспечивая стабильную передачу данных в реальном времени.
Описание продукта
ICS TRIPLEX T8310 отличается от предыдущих моделей серии T8200 расширенной возможностью поддержки высоковольтных сигналов (до 230 В АС) и улучшенной резервировкой шинного интерфейса — это делает его идеальным для систем, где требуется подключение как низковольтных (24 В DC), так и высоковольтных (230 В АС) датчиков и исполнительных механизмов (например, промышленные клапаны, моторные контроллеры). Модуль имеет модульную конструкцию и поддерживает горячий обмен (hot-swap), позволяя заменять его без остановки всего процесса — критично для производств с непрерывным циклом (нефтепереработка, химическая промышленность).
Особенностью ICS TRIPLEX T8310 является тройная изоляция (между каналами, между каналами и шиной, между шиной и землей), которая обеспечивает максимальную защиту от электромагнитных помех и снижение риска кросс-интерференции — важной характеристикой для объектов с высоким уровнем электромагнитного фона (например, металлургические заводы, энергетические станции). Также ICS TRIPLEX T8310 включает встроенные функции продвинутой диагностики: отслеживание состояния релейных контактов, контроль стабильности питания и детекцию искажений сигнала, что позволяет операторам предотвратить отказы до их возникновения, а не только устранить их.
Для удобства конфигурации и обслуживания ICS TRIPLEX T8310 поддерживает программное обеспечение ICS Triplex Trusted Studio — через него пользователи могут настраивать параметры каждого канала (выбор типа сигнала: 24 В DC / 230 В АС), задавать пороги аварийных сигналов и формировать отчеты о состоянии модуля. В практическом применении ICS TRIPLEX T8310 часто используется в нефтегазовой отрасли, ядерной энергетике и крупных химических комплексах — где отказ I/O-модуля может привести к авариям, экономическим потерям или риску для безопасности персонала. Дополнительно ICS TRIPLEX T8310 имеет сертификации SIL 3 (IEC 61508/IEC 61511) и соответствие стандартам Ex (ATEX, IECEx) для опасных зон, что делает его подходящим для широкого круга промышленных условий.
Технические параметры
- Тип устройства: Модуль ввода/вывода (I/O) с резервированием для систем безопасности
- Конфигурация каналов: 24 универсальных каналов (настраиваются как цифровые входы DI или цифровые выходы DO; поддерживают сигналы 24 В DC и 230 В АС)
- Параметры цифровых сигналов:
- Диапазон напряжения (DI/DO): 24 В DC (9–32 В DC) / 230 В АС (190–250 В АС)
- Максимальный входной ток (DI): ≤8 мА (24 В DC), ≤2 мА (230 В АС)
- Максимальная нагрузка (DO): 3 А (резистивная, 24 В DC), 1 А (резистивная, 230 В АС)
- Время отклика: ≤6 мс
- Электрические характеристики:
- Источник питания: 24 В DC (±10%), двойная резервировка (2 независимых входа)
- Потребляемая мощность: ≤10 Вт (при полной загрузке)
- Изоляция: Тройная изоляция — между каналами 2500 В АС, между каналами и шиной 3000 В АС
- Безопасность и сертификации:
- Класс безопасности: SIL 3 (IEC 61508/IEC 61511)
- Сертификации для опасных зон: ATEX (II 2G Ex d IIC T6 Ga), IECEx
- Иммунитет к помехам: EN 61000-6-2 (индустриальное окружение)
- Рабочие условия:
- Температура: -40 °C до +70 °C
- Влажность: 5%–95% RH (без конденсации)
- Уровень защиты корпуса: IP20 (для монтажа в шкафы)
- Протоколы связи: Modbus RTU, IEC 61131-3, совместим с шиной Trusted Backplane
Преимущества и особенности
- Поддержка высоковольтных сигналов (230 В АС): ICS TRIPLEX T8310 позволяет подключать высоковольтные устройства (например, промышленные клапаны, контакторы) без дополнительных трансформаторов или адаптеров, упрощая схему подключения и снижая затраты.
- Тройная изоляция: Максимальная защита от электромагнитных помех и кросс-интерференции гарантирует стабильную работу в объектах с высоким уровнем помех (например, рядом с электродными печами, крупными моторами).
- Двойная резервировка: Резервированные шина и питание устраняют одиночные точки отказа — критично для процессов, где допускается нулевой риск остановки (например, ядерные электростанции).
- Продвинутая диагностика: Отслеживание состояния релей и стабильности питания позволяет предотвратить отказы, а не только устранить их — снижая время простоя и затраты на ремонт.
- Поддержка горячего обмена: Замена модуля без остановки производства сохраняет непрерывность работы — важно для отраслей с высокой стоимостью простоя (нефть, химия).
Примеры применения в областях автоматизации
- Нефтегазовая отрасль (Газопереработка): В газоперерабатывающем комплексе ICS TRIPLEX T8310 управляет 24 точками мониторинга: 12 каналов подключены к 230 В АС контакторам газовых клапанов, 12 — к 24 В DC датчикам давления. При превышении давления 15 бар модуль сигнализирует в контроллер ICS Triplex T9400, который закрывает высоковольтные клапаны и активирует резервную систему сброса давления — предотвращая утечку газа.
- Химическая промышленность (Реакторный блок): В химическом заводе ICS TRIPLEX T8310 контролирует состояние 16 реакторов через 24 В DC датчики уровня химикатов и управляет 8 высоковольтных насосами (230 В АС) через цифровые выходы. При разрыве цепи датчика модуль детектирует отказ и сигнализирует в ПЛК Rockwell ControlLogix — операторы заменяют датчик, а процесс продолжает работать благодаря горячему обмену модуля.
- Энергетика (Тепловые электростанции): В ТЭС ICS TRIPLEX T8310 входит в систему управления котлами: 10 каналов подключены к 230 В АС контроллерам топливной подачи, 14 — к 24 В DC датчикам температуры пара. При падении температуры ниже 480 °C модуль увеличивает подачу топлива через высоковольтные выходы, а резервированная шина гарантирует, что сигнал не потеряется даже при сбое одного интерфейса.
- Металлургия (Сталелитейный завод): В сталелитейном заводе ICS TRIPLEX T8310 мониторит состояние 24 электродных печей через 24 В DC датчики тока и управляет 12 высоковольтных вентиляторами (230 В АС) для охлаждения. При коротком замыкании в одной из печей модуль отключает подачу электроэнергии и включает вентиляторы, предотвращая перегрев и повреждение оборудования.
Сравнение с конкурентами
| Параметр | ICS TRIPLEX T8310 | Аналог 1 (Siemens S7-1500 F I/O) | Аналог 2 (Schneider Modicon M580 F) |
|---|---|---|---|
| Поддержка высоковольта | Да (230 В АС) | Нет (только 24 В DC) | Нет (только 24 В DC) |
| Количество каналов | 24 универсальных | 16–32 (в зависимости от модели) | 16–24 |
| Изоляция | Тройная (2500/3000 В АС) | Двойная (1000/1500 В АС) | Двойная (800/1000 В АС) |
| Класс безопасности | SIL 3 (IEC 61508/61511) | SIL 2/SIL 3 | SIL 2 |
| Сертификации для опасных зон | ATEX, IECEx | ATEX (опционально) | Нет |
| Время отклика | ≤6 мс | ≤10 мс | ≤12 мс |
Преимущество ICS TRIPLEX T8310 — это сочетание поддержки высоковольтных сигналов, тройной изоляции и класса SIL 3. По сравнению с аналогами он обеспечивает более широкие возможности подключения и высший уровень защиты от помех, что делает его предпочтительным выбором для сложных промышленных систем.
Советы по выбору и предостережения
Советы по выбору
- По типу сигналов: Если нужно подключать как 24 В DC, так и 230 В АС устройства (клапаны, контакторы), выбирайте ICS TRIPLEX T8310 — аналоги не поддерживают высоковольтные сигналы и потребуют дополнительных адаптеров.
- По условиям помех: Для объектов с высоким уровнем электромагнитных помех (металлургия, энергетика) ICS TRIPLEX T8310 подходит лучше благодаря тройной изоляции — это гарантирует стабильную передачу сигналов.
- По требованиям к безопасности: Для процессов SIL 3 (нефтепереработка, ядерная энергетика) ICS TRIPLEX T8310 — надежный выбор, так как он полностью соответствует стандартам IEC 61508/IEC 61511.
Предостережения
- Разделение цепей: При подключении одновременно 24 В DC и 230 В АС сигналов используйте отдельные кабели и экранирование — это предотвращает перекрестное влияние высоковольтных на низковольтные цепи ICS TRIPLEX T8310.
- Совместимость с контроллером: Убедитесь, что ICS TRIPLEX T8310 совместим с вашим контроллером (например, ICS Triplex T9400, Rockwell ControlLogix) — несоответствие может привести к ошибкам передачи данных.
- Монтаж в шкафы: Монтируйте модуль только в шкафы с классом защиты ≥IP54 и принудительной вентиляцией — это предотвращает попадание пыли/влаги и перегрев ICS TRIPLEX T8310.
- Обновление прошивки: Раз в год обновляйте прошивку через официальный портале Rockwell Automation — новые версии исправляют ошибки в диагностике и улучшают совместимость с современными ПЛК.
