Описание

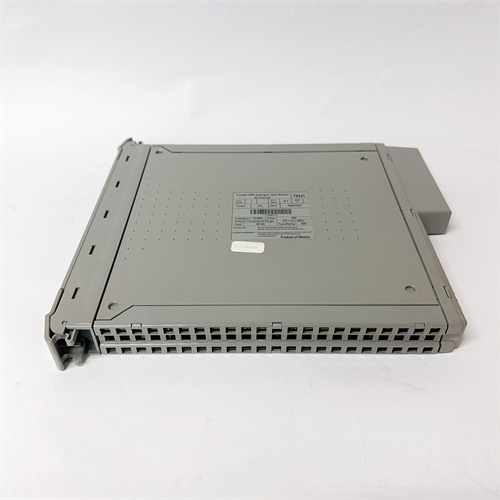

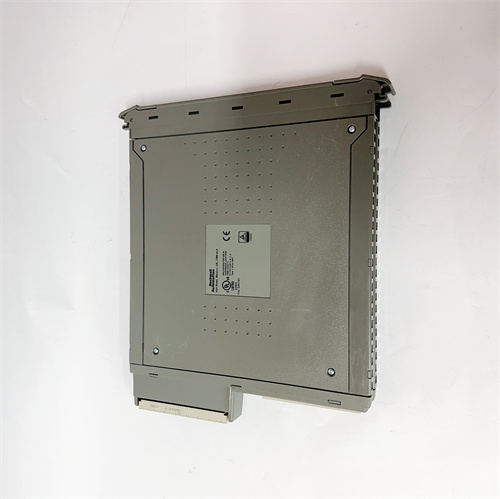

ICS TRIPLEX T8402 — это специализированный модуль аналоговых входов (AI) для систем безопасности (SIS) и автоматизации промышленных процессов, разработанный компанией ICS TRIPLEX (филиал Rockwell Automation). Он предназначен для точного считывания и обработки аналоговых сигналов от сенсоров (температуры, давления, уровня, расхода) в критических отраслях — нефтегазовой, химической, энергетической и фармацевтической, обеспечивая надежную передачу данных в контроллеры безопасности (например, ICS TRIPLEX T8270) и системы DCS. В составе SIL 3-систем ICS TRIPLEX T8402 становится ключевым элементом для соблюдения стандартов безопасности IEC 61508/61511.
Описание продукта
ICS TRIPLEX T8402 относится к линейке модулей I/O ICS TRIPLEX T8400, отличая себя высокой точностью сигнальной обработки и триплексной архитектурой (3 избыточных канала) — это означает, что каждый из 8 аналоговых входов обрабатывается независимыми электроническими цепями, которые одновременно считывают сигнал и сравнивают результаты. При отклонении работы одного канала ICS TRIPLEX T8402 автоматически использует данные из двух оставшихся, поддерживая стабильность измерений и соответствие требованию SIL 3.
Особенностью ICS TRIPLEX T8402 является поддержка широкого спектра аналоговых сигналов: он работает с токовыми сигналами 4–20 мА (стандарт для большинства сенсоров), напряжными сигналами 0–10 В DC и сигналами от температурных датчиков (Pt100/Pt1000, термопары типов J, K, T). Это делает ICS TRIPLEX T8402 универсальным для разных типов сенсоров — например, считывание давления через 4–20 мА и температуры через Pt100 в одном модуле, без необходимости использования нескольких специализированных устройств.
ICS TRIPLEX T8402 оснащен встроенной системой фильтрации и температурной компенсации: фильтр с настраиваемой частотой (0.1–100 Гц) устраняет электромагнитные помехи, часто возникающие в промышленных средах (например, рядом с крупными моторами или высоковольтными кабелями), а температурная компенсация корректирует результаты измерения при колебаниях температуры окружающей среды (-20…+60 °C), предотвращая искажения данных. Также ICS TRIPLEX T8402 включает функцию самодиагностики: он детектирует разрыв цепи сенсора, выход сигнала за допустимый диапазон и деградацию компонентов, передавая коды ошибок в контроллер через внутреннюю шину Profinet или Modbus RTU — это позволяет операторам быстро локализовать проблемы (например, неисправность датчика давления) и устранить их до остановки процесса.
В практическом применении ICS TRIPLEX T8402 часто используется в нефтеперерабатывающих заводах (считывание давления в перерабатывающих колоннах), химических комплексах (измерение концентрации реактивов в реакторах) и тепловых электростанциях (мониторинг температуры пара в турбинах). ICS TRIPLEX T8402 легко интегрируется с контроллерами ICS TRIPLEX T8270 и системами DCS Rockwell PlantPAx, Emerson DeltaV, благодаря стандартным промышленным протоколам. Модуль имеет компактную конструкцию для монтажа на DIN-рейк в автоматизационных щитах, уровень защиты корпуса IP20 и сертификации ATEX, IECEx (для опасных зон) и UL 1998 (для электрооборудования безопасности), подтверждая его безопасность в средах с повышенным риском возгорания.
Технические параметры
- Тип устройства: Модуль аналоговых входов (AI) для систем SIS/SCADA
- Архитектура: Триплексная (3 избыточных канала), режим 2oo3 (2 из 3 канала для валидации данных)
- Характеристики безопасности:
- Уровень SIL: Подходит для SIL 3-систем (по IEC 61508)
- Точность измерения: ±0.02% FS (для 4–20 мА), ±0.05% FS (для Pt100)
- Стабильность нуля: ≤0.01% FS в год
- Поддерживаемые сигналы:
- Токовые: 4–20 мА (максимальная нагрузка 750 Ом)
- Напряжные: 0–10 В DC, ±10 В DC (Максимальная нагрузка 1 кОм)
- Температурные: Pt100 (-200…+850 °C), Pt1000 (-50…+600 °C), термопары J/K/T (-200…+1200 °C)
- Электрические характеристики:
- Источник питания: 24 В DC (±15%), потребляемая мощность ≤3 Вт
- Изоляция: Меж каналами — 2500 В АС, между модулем и шиной — 2500 В АС
- Время отклика: ≤1 мс (на изменение сигнала)
- Эксплуатационные условия:
- Температурный диапазон: -20 °C до +60 °C (рабочий), -40 °C до +85 °C (хранение)
- Влажность: 5%–95% RH (без конденсации)
- Уровень защиты корпуса: IP20
- Совместимость: Контроллеры ICS TRIPLEX T8270, системы DCS Rockwell PlantPAx, Emerson DeltaV, Siemens PCS 7; ПО ICS Triplex ProSafe-RS
Преимущества и особенности
- Триплексная архитектура: ICS TRIPLEX T8402 обеспечивает надежность SIL 3 за счет 3 избыточных каналов, превосходя модули с одинарной или двойной архитектурой (SIL 1/SIL 2).
- Универсальность сигналов: Поддержка 4–20 мА, 0–10 В DC и температурных датчиков заменяет 2–3 отдельных модуля, экономя место в щитах.
- Высокая точность и стабильность: Точность ±0.02% FS и стабильность нуля ≤0.01% FS/год гарантируют точные измерения для критических процессов (например, дозировка лекарств).
- Продвинутая диагностика: Детекция разрывов цепи и деградации компонентов позволяет операторам предотвратить аварии, а не только устранить ошибки после них.
- Легкая интеграция: Совместимость с контроллерами ICS TRIPLEX T8270 и системами DCS через стандартные протоколы упрощает настройку и обслуживание.
Примеры применения в областях автоматизации
- Нефтегазовая отрасль (Газопереработка): В газоперерабатывающем объекте ICS TRIPLEX T8402 подключен к контроллеру безопасности ICS TRIPLEX T8270. 6 входов модуля считывают сигналы от датчиков давления (4–20 мА) в трубопроводах с природным газом, 2 входа — от термопаров K (температура газа). При превышении давления >10 МПа или температуры >80 °C ICS TRIPLEX T8402 передает данные в T8270, который активирует аварийный сброс клапанов, предотвращая разрыв трубопровода.
- Химическая промышленность (Реакторные блоки): В химическом комплексе ICS TRIPLEX T8402 измеряет концентрацию кислоты в реакторе синтеза полимера. 4 входа модуля считывают сигналы от датчиков концентрации (4–20 мА), 4 входа — от Pt100 (температура реакции). При отклонении концентрации >5% от нормы или температуры >200 °C модуль сигнализирует в DCS Emerson DeltaV и контроллер T8270, который останавливает подачу сырья.
- Энергетика (Тепловые электростанции): В ТЭС ICS TRIPLEX T8402 мониторит параметры котла: 3 входа — от датчиков давления пара (4–20 мА), 3 входа — от Pt100 (температура воды в котле), 2 входа — от датчиков уровня воды (0–10 В DC). При падении уровня воды <20% или превышении давления >16 МПа модуль передает сигнал в контроллер T8270, который активирует систему подачи воды и снижает подачу топлива.
Сравнение с конкурентами
| Параметр | ICS TRIPLEX T8402 | Аналог 1 (Siemens SM 331 AI 8x13bit) | Аналог 2 (Emerson DeltaV AI Module) |
|---|---|---|---|
| Архитектура | Триплексная (SIL 3) | Одинарная (SIL 1) | Двойная (SIL 2) |
| Количество входов | 8 AI | 8 AI | 8 AI |
| Поддерживаемые сигналы | 4–20 мА, 0–10 В, Pt100, термопары | 4–20 мА, 0–10 В, Pt100 | 4–20 мА, 0–10 В |
| Точность измерения | ±0.02% FS | ±0.1% FS | ±0.05% FS |
| Сертификации SIL | SIL 3 | SIL 1 | SIL 2 |
Советы по выбору и предостережения
Советы по выбору
- Для SIL 3-систем: Если ваша система требует соответствия SIL 3 (нефтегаз, химия), ICS TRIPLEX T8402 — оптимальный выбор, так как аналоги не поддерживают триплексную архитектуру.
- По типу сенсоров: Если вы используете разные типы сенсоров (давление + температура + уровень), модуль с поддержкой Pt100/термопар заменяет несколько специализированных устройств, экономя затраты.
- По точности: Для процессов с высокими требованиями к точности (фармацевтика, дозировка химикатов) ±0.02% FS ICS TRIPLEX T8402 превосходит аналоги с более низкой точностью.
Предостережения
- Калибровка: Проводите калибровку ICS TRIPLEX T8402 раз в 12 месяцев через ПО ICS Triplex ProSafe-RS и сертифицированное оборудование — это поддерживает точность ±0.02% FS.
- Кабелирование: Для сигнальных кабелей используйте экранированные провода с сечением ≥0.5 мм², а для термопар — специализированные кабели (например, медно-никелевые для типа K) — это уменьшает электромагнитные помехи.
- Конфигурация: Настраивайте параметры входов (тип сигнала, диапазон) только через авторизованное ПО — неправильная конфигурация приведет к нечтению сигнала или ложному срабатыванию.
- Монтаж: Устанавливайте ICS TRIPLEX T8402 на расстоянии не менее 30 см от силовых кабелей и трансформаторов — это избежит влияния электромагнитных полей на работу модуля.
