Описание

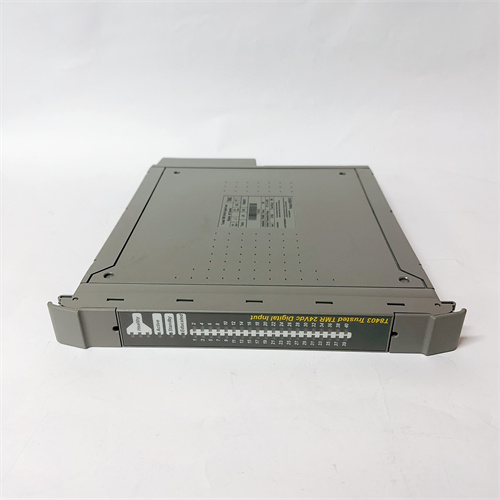

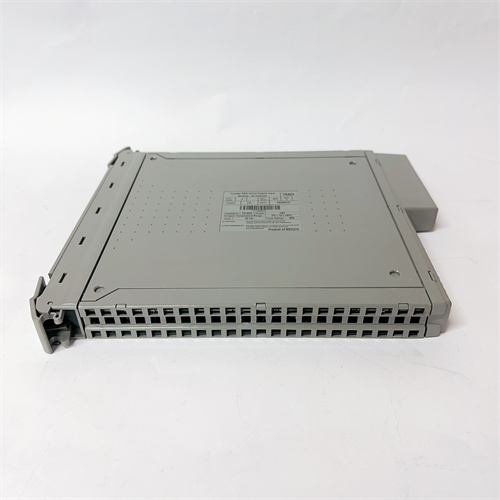

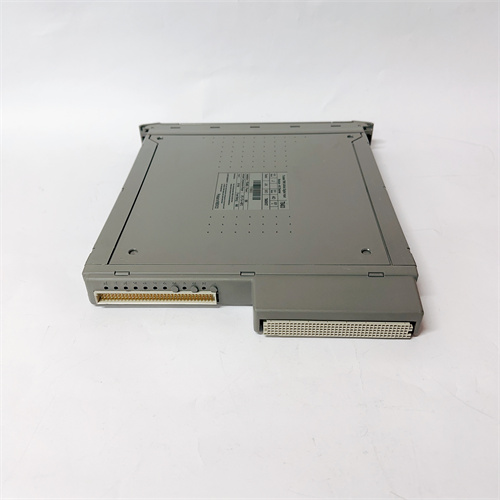

ICS TRIPLEX T8403 — это высоконадежный модуль ввода/вывода (I/O) для систем безопасности и контроля критических промышленных процессов, относящийся к линейке Trusted® ICS Triplex (ныне частью Rockwell Automation). Он разработан для отраслей с экстремальными требованиями к надежности, резервированию и поддержке высокоточных аналоговых сигналов, выступая ключевым элементом для мониторинга и управления сложными производственными циклами (например, нефтепереработка, ядерная энергетика) через ПЛК. В составе автоматизационных схем ICS TRIPLEX T8403 легко интегрируется с контроллерами ICS Triplex (например, T9400) и другими промышленными ПЛК, обеспечивая стабильную передачу данных в реальном времени.
Описание продукта
ICS TRIPLEX T8403 отличается от предыдущих моделей серии T8300 высокой точностью аналоговых измерений и тройной резервировкой (redundancy) — шинного интерфейса, питания и ключевых электронических компонентов. Это устраняет любые точки отказа, критично для процессов, где остановка может привести к авариям или огромным экономическим потерям (например, отказ в ядерной электростанции). Модуль имеет модульную конструкцию и поддерживает горячий обмен (hot-swap), позволяя заменять его без остановки всего производства — важная функция для объектов с непрерывным циклом работы.
Особенностью ICS TRIPLEX T8403 является специализация на высокоточных аналоговых сигналах: он поддерживает не только стандартные типы (4–20 мА, 0–10 В DC, Pt100), но и высокоточные датчики температуры RTD (Pt1000) и сигналы низкого уровня (mV) для измерения давления и деформации. Также ICS TRIPLEX T8403 включает встроенные функции продвинутой диагностики: отслеживание износа компонентов в реальном времени, контроль стабильности питания каждой группы каналов и детекцию минимальных искажений аналоговых сигналов (например, помех от высоковольтных линий), что позволяет операторам предотвратить отказы до их возникновения.
Для удобства конфигурации и обслуживания ICS TRIPLEX T8403 поддерживает программное обеспечение ICS Triplex Trusted Studio — через него пользователи могут настраивать параметры каждого аналогового канала (например, диапазон измерения Pt1000: -200…+600 °C), калибрировать сигналы и формировать детализированные отчеты о состоянии модуля. В практическом применении ICS TRIPLEX T8403 часто используется в нефтегазовых комплексах, ядерных электростанциях и крупных химических заводах — где требуется высокая точность измерения параметров (например, температура реактора, давление в трубопроводах) и абсолютная надежность. Дополнительно ICS TRIPLEX T8403 имеет сертификации SIL 3 (IEC 61508/IEC 61511) и соответствие стандартам Ex (ATEX, IECEx) для опасных зон, что делает его подходящим для суровых промышленных условий.
Технические параметры
- Тип устройства: Модуль ввода/вывода (I/O) с тройной резервировкой для систем безопасности
- Конфигурация каналов: 24 аналоговых входов (AI) + 8 цифровых входов/выходов (DI/DO, настраиваемых)
- Аналоговые (AI): Поддерживают Pt100, Pt1000, 4–20 мА, 0–10 В DC, 0–100 мВ
- Цифровые (DI/DO): Поддерживают 24 В DC (9–32 В DC)
- Параметры аналоговых сигналов:
- Точность:
- Pt100/Pt1000: ±0.02% FS
- 4–20 мА / 0–10 В DC: ±0.01% FS
- 0–100 мВ: ±0.005% FS
- Диапазон измерения:
- Pt100: -200…+850 °C
- Pt1000: -200…+600 °C
- 4–20 мА: 0…100% (соответствует физическим параметрам датчика)
- 0–100 мВ: 0…100 мВ (для низкоуровневых измерений)
- Точность:
- Параметры цифровых сигналов:
- Максимальный входной ток (DI): ≤5 мА
- Максимальная нагрузка (DO): 2 А (резистивная)
- Время отклика: ≤4 мс
- Электрические характеристики:
- Источник питания: 24 В DC (±10%), тройная резервировка (3 независимых входа)
- Потребляемая мощность: ≤18 Вт (при полной загрузке)
- Изоляция: Межканальная — 3000 В АС, между каналами и шиной — 3500 В АС
- Безопасность и сертификации:
- Класс безопасности: SIL 3 (IEC 61508/IEC 61511)
- Сертификации для опасных зон: ATEX (II 2G Ex d IIC T6 Ga), IECEx
- Иммунитет к помехам: EN 61000-6-2 (индустриальное окружение)
- Рабочие условия:
- Температура: -40 °C до +75 °C
- Влажность: 5%–95% RH (без конденсации)
- Уровень защиты корпуса: IP20 (для монтажа в шкафы)
- Протоколы связи: Modbus RTU, IEC 61131-3, совместим с шиной Trusted Backplane
Преимущества и особенности
- Тройная резервировка: ICS TRIPLEX T8403 имеет резервировку шины, питания и компонентов — уникальная функция, которая гарантирует работу даже при отказе двух из трех параллельных цепей, критично для экстремально важных процессов.
- Высокая точность аналоговых измерений: Точность до ±0.005% FS для сигналов mV позволяет измерять минимальные изменения параметров (например, деформацию трубопровода, низкое давление), что невозможно для стандартных I/O-модулей.
- Поддержка высокоточных датчиков: Работа с Pt1000 и низкоуровневыми сигналами mV расширяет применение модуля в отраслях, где требуется сверхточная диагностика (например, ядерные реакторы, высокоточные химические реакторы).
- Продвинутая диагностика в реальном времени: Отслеживание износа компонентов и искажений сигналов позволяет операторам планировать обслуживание за месяцами до возможного отказа, снижая риск внеплановых остановок.
- Поддержка горячего обмена: Замена модуля без остановки производства сохраняет непрерывность работы, важную для отраслей с высокой стоимостью простоя (нефть, ядерная энергетика).
Примеры применения в областях автоматизации
- Ядерная энергетика (Электростанции): В ядерной электростанции ICS TRIPLEX T8403 контролирует параметры охлаждающей системы реактора: 16 аналоговых каналов подключены к Pt1000 датчикам температуры воды (точность ±0.02% FS), 4 — к mV-датчикам давления, а 8 цифровых — к сигналам состояния насосов. При увеличении температуры на 0.5 °C (минимальное изменение) модуль сигнализирует в контроллер ICS Triplex T9400, который регулирует скорость насосов — предотвращая перегрев реактора.
- Нефтегазовая отрасль (Нефтепереработка): В нефтеперерабатывающем заводе ICS TRIPLEX T8403 измеряет параметры перерабатывающих колонн: 12 аналоговых каналов подключены к 4–20 мА датчикам уровня нефти (точность ±0.01% FS), 6 — к Pt100 датчикам температуры, а 6 цифровых — к контроллерам клапанов. При падении уровня нефти ниже критического модуль закрывает клапаны через цифровые выходы и сигнализирует в ПЛК Rockwell ControlLogix — предотвращая разрыв колонны.
- Химическая промышленность (Высокоточные реакторы): В химическом заводе ICS TRIPLEX T8403 контролирует параметры лекарственного синтеза: 8 аналоговых каналов подключены к mV-датчикам pH (точность ±0.005% FS), 8 — к 0–10 В DC датчикам концентрации химикатов, а 8 цифровых — к насосам. При изменении pH на 0.01 модуль корректирует подачу химикатов, обеспечивая точность синтеза и качество продукции.
- Металлургия (Сплавление сплавов): В заводе по производству титановых сплавов ICS TRIPLEX T8403 измеряет температуру плавки через Pt1000 датчики (диапазон -200…+600 °C). Точность ±0.02% FS позволяет поддерживать температуру с отклонением не более 0.3 °C, что критично для получения сплавов с заданными свойствами. Цифровые каналы управляют вентиляторами, предотвращая перегрев печи.
Сравнение с конкурентами
| Параметр | ICS TRIPLEX T8403 | Аналог 1 (Siemens S7-1500 F AI) | Аналог 2 (Schneider Modicon M580 AI) |
|---|---|---|---|
| Ресервировка | Тройная (шина + питание + компоненты) | Однонаправленная (только питание) | Отсутствует |
| Точность аналоговых сигналов | ±0.005% FS (mV), ±0.01% FS (4–20 мА) | ±0.05% FS (4–20 мА) | ±0.03% FS (4–20 мА) |
| Поддерживаемые датчики | Pt100, Pt1000, 4–20 мА, 0–10 В DC, mV | Pt100, 4–20 мА | Pt100, 4–20 мА, 0–10 В DC |
| Количество каналов | 24 AI + 8 DI/DO | 16 AI (только аналоговые) | 12 AI (только аналоговые) |
| Сертификации для опасных зон | ATEX, IECEx | ATEX (опционально) | Нет |
Преимущество ICS TRIPLEX T8403 — это тройная резервировка и уникальная точность аналоговых измерений. По сравнению с аналогами он обеспечивает абсолютную надежность и возможность измерения минимальных изменений параметров, что делает его не заменяемым для критических процессов.
Советы по выбору и предостережения
Советы по выбору
- По требованиям к надежности: Если процесс требует отсутствия любых точек отказа (например, ядерные электростанции), выбирайте ICS TRIPLEX T8403 за тройную резервировку — аналоги не обеспечивают такого уровня защиты.
- По точности измерений: Для отраслей с требуемой точностью ≤0.01% FS (нефтепереработка, химия) ICS TRIPLEX T8403 — единственный подходящий выбор, так как аналоги имеют более низкую точность.
- По типу датчиков: Если используется Pt1000 или mV-датчики (высокоточные измерения), ICS TRIPLEX T8403 подходит лучше — другие модули не поддерживают эти типы сигналов.
Предостережения
- Калибровка аналоговых каналов: Раз в 6 месяцев калибрируйте аналоговые каналы через Trusted Studio — это гарантирует сохранение высокой точности ICS TRIPLEX T8403 и предотвращает ложные аварийные сигналы.
- Совместимость с датчиками: Убедитесь, что параметры датчиков (например, сопротивление Pt1000, диапазон mV) соответствуют допустимым значениям модуля — несоответствие может привести к повреждению компонентов.
- Монтаж в шкафы: Монтируйте модуль в шкафы с принудительной вентиляцией и температурным контролем (0…50 °C) — при работе с высокоточными сигналами перегрев снижает точность измерений.
- Обновление прошивки: Раз в год обновляйте прошивку через официальный портал Rockwell Automation — новые версии исправляют ошибки в диагностике и улучшают совместимость с ПЛК.
