Описание
- T8403C

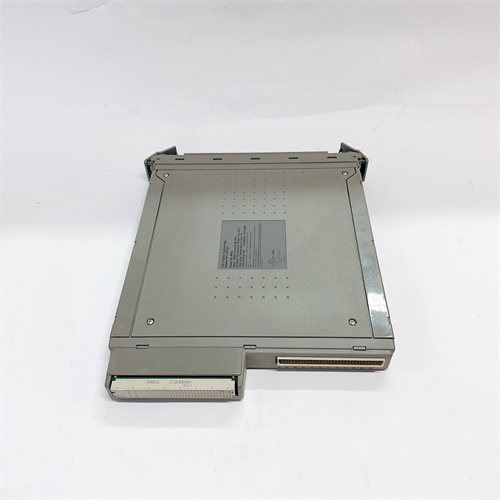

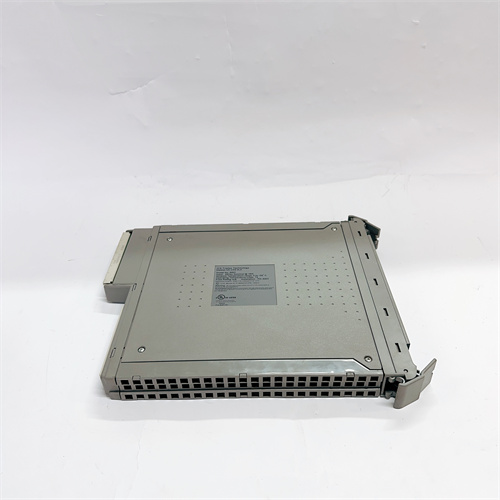

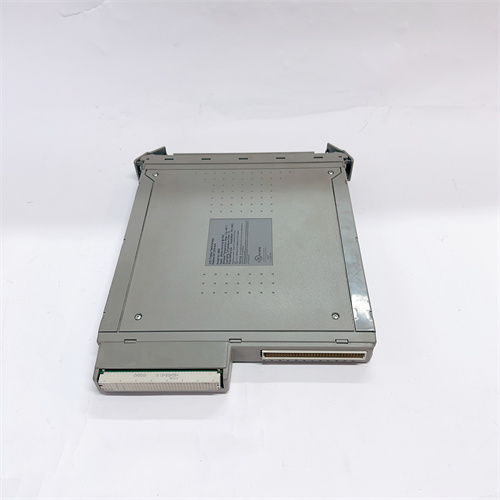

Обзор продукта: ICS TRIPLEX T8403C
Технические параметры ICS TRIPLEX T8403C
- Тип функциональности:
- ICS TRIPLEX T8403C — аналоговый модуль I/O с триплексной избыточностью (TMR), предназначенный для монтажа в шасси ICS TRIPLEX T8100/T8200.
- Аналоговые входы (AI):
- 12 каналов, поддерживаемые диапазоны: 4–20 мА (пассивный/активный), 0–10 В DC, ±5 В DC, ±10 В DC;
- Разрешение: 24 бита; точность: ±0,02% от полного диапазона (при температуре 25 °C);
- Время реакции: ≤0,5 мс; защита от перегрузки (до 30 В DC) и электромагнитных помех (EMC по стандарту IEC 61000-6-2).
- Аналоговые выходы (AO):
- 6 каналов, поддерживаемые диапазоны: 4–20 мА, 0–10 В DC;
- Разрешение: 18 бит; максимальный ток на канал: 1 А (суммарный ток по всем каналам ≤3 А);
- Стабильность выходного сигнала: ≤±0,01% за 1000 часов работы.
- Архитектура и надежность:
- Триплексная избыточность (TMR): синхронизация и голосование трех каналов, автоматическое отключение неисправного канала;
- Средний наработал до отказа (MTBF): ≥300 000 часов (по стандарту MIL-HDBK-217);
- Сертификации: SIL 3 (IEC 61508), ATEX Zone 1/IECEx Zone 1, UL 508, Nuclear QA (10 CFR Part 50).
- Рабочие условия и коммуникация:
- Температурный диапазон: –40 °C до +75 °C;
- Влажность: 5–95% (без конденсации), сопротивление вибрациям (10–500 Гц, 2,5 Г) и ударам (60 Г, 11 мс);
- Питание: 24 В DC (диапазон 18–32 В DC), потребляемый ток ≤1,8 А;
- Коммуникация с шасси: внутренняя шина ICS TRIPLEX (Proprietary Bus), скорость передачи 100 Мбит/с.
Преимущества и особенности ICS TRIPLEX T8403C
- Экстремальная точность и стабильность:
ICS TRIPLEX T8403C имеет разрешение 24 бита для входов и 18 бита для выходов, а также точность ±0,02% — это позволяет измерять параметры с минимальным разбросом (например, концентрацию токсичных газов или давление в реакторах с высокой точностью). Стабильность сигналов предотвращает ложные срабатывания системы безопасности и снижает эксплуатационные затраты.
- Максимальная отказоустойчивость (TMR):
Триплексная архитектура ICS TRIPLEX T8403C гарантирует работоспособность даже при сбое одного из трех каналов. Система автоматически синхронизирует данные и отключает неисправный канал, не прерывая процесс — это критически важно для атомных электростанций и химических заводов, где остановка приведет к катастрофическим последствиям.
- Устойчивость к экстремальным условиям:
Модуль ICS TRIPLEX T8403C разработан для работы в опасных зонах (ATEX Zone 1) и суровых средах — от морских добывающих платформ (с высокой влажностью и солевым туманом) до атомных реакторов (с повышенной радиацией). Защитная конструкция и экранированные каналы предотвращают влияние внешних факторов на работу модуля.
- Гибкость конфигурации и интеграции:
ICS TRIPLEX T8403C поддерживает множество диапазонов аналоговых сигналов, что позволяет подключать различные типы датчиков (манометры, термометры, газовые анализаторы) без дополнительных адаптеров. Совместимость с шасси ICS TRIPLEX и контроллерами T8310/T8311 упрощает интеграцию в существующие системы SIS и DCS.
Примеры применения ICS TRIPLEX T8403C
-
Атомная энергетика: Контроль уровня воды в реакторе
В атомной электростанции ICS TRIPLEX T8403C контролирует уровень воды в активной зоне реактора. Аналоговые входы принимают сигналы от гидростатических датчиков (4–20 мА), а выходы управляют системами пополнения воды. TMR-архитектура гарантирует, что даже при сбое одного канала модуль продолжает передавать точные данные, предотвращая перегрев реактора. Детали реализаций можно посмотреть по ссылке на ICS TRIPLEX T8403C (здесь будет ваша предоставленная ссылка).
-
Химическая промышленность: Мониторинг концентрации токсичных газов
В химическом заводе ICS TRIPLEX T8403C собирает данные от газовых анализаторов (0–10 В DC), измеряющих концентрацию аммиака и хлора. Благодаря высокой точности модуля, операторы получают реальные данные о состоянии атмосферы, а при превышении критических уровней модуль активирует системы вентиляции и подачу нейтрализаторов.
-
Нефтегазовая отрасль: Контроль давления в глубинных скважинах
На добывающих площадках ICS TRIPLEX T8403C обрабатывает сигналы от глубинных манометров (4–20 мА), передавая данные о давлении на контроллер ICS TRIPLEX. При приближении давления к критическому уровню модуль отправляет команду на закрытие аварийных клапанов, предотвращая разрыв трубопроводов и выбросы нефти.
Сравнение с конкурентами и рекомендации по выбору
| Параметр сравнения | ICS TRIPLEX T8403C | Siemens S7-400F SM 431-1KF02 | Rockwell Allen-Bradley 1756-IF16H |
|---|---|---|---|
| Уровень SIL | SIL 3 | SIL 2 | SIL 2 |
| Количество каналов (AI/AO) | 12/6 | 8/0 | 16/0 |
| Точность AI | ±0,02% | ±0,1% | ±0,05% |
| Архитектура | TMR (триплексная) | Одиночная | Одиночная |
| Температурный диапазон | –40 °C до +75 °C | 0 °C до +60 °C | 0 °C до +65 °C |
- Выбирайте ICS TRIPLEX T8403C если вам нужен аналоговый модуль с максимальной точностью (±0,02%), триплексной избыточностью и сертификацией SIL 3. Он оптимально подходит для атомной энергетики, химических заводов и глубинных добывающих площадок.
- Если ваши задачи ограничиваются простым сбором аналоговых сигналов и уровнем SIL 2, можно рассмотреть Siemens S7-400F SM 431 или Rockwell 1756-IF16H. Но для критических процессов с требованиями к безопасности и точности ICS TRIPLEX T8403C является единственным предпочтительным выбором.
- Перед покупкой подтвердите совместимость с вашим шасси ICS TRIPLEX и изучите детальные спецификации по ссылке на ICS TRIPLEX T8403C (здесь будет ваша предоставленная ссылка).
Важные примечания при использовании ICS TRIPLEX T8403C
- Регулярная калибровка:
Раз в 6 месяцев выполняйте калибровку аналоговых каналов ICS TRIPLEX T8403C с использованием эталонных устройств. Это гарантирует сохранение высокой точности и соответствие требованиям SIL 3.
- Тестирование TMR-архитектуры:
Раз в год выполняйте тест на отказ одного канала TMR-системы — отключите один из трех каналов и проверьте, что модуль продолжает работать в нормальном режиме. Это помогает выявить скрытые неисправности и подтвердить эффективность избыточности.
- Защита от перепадов напряжения:
При подключении питания используйте стабилитор напряжения — неожиданные скачки (ниже 18 В или выше 32 В) могут повредить внутренние компоненты ICS TRIPLEX T8403C.
- Соблюдение правил монтажа:
Монтируйте модуль только в сертифицированные шасси ICS TRIPLEX T8100/T8200. Избегайте монтажа рядом с мощными источниками электромагнитных помех (трансформаторы, двигатели) — это может искажать аналоговые сигналы.
