Описание
Описание продукта

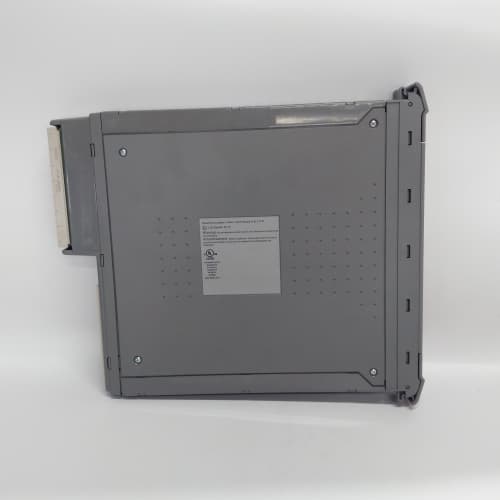

ICS TRIPLEX представляет универсальный модуль аналоговых входов/выходов для безопасностных систем защиты жизнедеятельности (SIS) — T8432 (ссылка на продукт), который стал ключевым компонентом в критических промышленных приложениях благодаря триплексной архитектуре SIL 3, высокой точностью аналоговой обработки и полной совместимостью с контроллерами ICS TRIPLEX. Компонент ICS TRIPLEX T8432 разработан для подключения интеллектуальных аналоговых сенсоров (датчиков давления, температуры, уровня, расхода) и аналоговых исполнительных механизмов в нефтегазовой, химической, энергетической и металлургической отраслях, обеспечивая надежную передачу и обработку аналоговых сигналов в системах SIS. Благодаря поддержке современных протоколов, расширенной диагностике и отказоустойчивости, внедренным в T8432, продукт подтверждает лидерство ICS TRIPLEX в сфере безопасностных автоматизационных решений.
Параметры продукта
- Производитель: ICS TRIPLEX
- Модель: T8432 (ссылка на продукт)
- Тип устройства: Универсальный модуль аналоговых входов/выходов для систем SIS с триплексной архитектурой (1oo3), совместимый с контроллерами ICS TRIPLEX T9801/T9851
- Применение: Нефтегазовые добывающие и перерабатывающие комплексы, нефтехимические предприятия, атомные и тепловые электростанции, металлургические заводы, трубопроводы высокого давления, установки с опасными веществами, системы мониторинга критических параметров
- Основные функции:
- Подключение интеллектуальных аналоговых сенсоров и исполнительных механизмов с сохранением уровня безопасности SIL 3 (IEC 61508/61511)
- Триплексная обработка аналоговых сигналов для предотвращения одиночных отказов и обеспечения отказоустойчивости
- Преобразование и обработка аналоговых сигналов (4–20 мА) с поддержкой протоколов HART 7 и FOUNDATION Fieldbus
- Мониторинг критических аналоговых параметров процесса в реальном времени
- Выполнение аналоговых защитных действий (регулировка клапанов, управление насосами, сброс давления)
- Детекция неисправностей в сенсорах, каналах модуля и подключенных устройствах (обрыв, калибровка, выход за диапазон)
- Логирование аналоговых событий и неисправностей (память для 250 000 записей с отметкой времени)
- Входы:
- Аналоговые входы: 32 канала (настраиваемые на 4–20 мА, HART 7, FOUNDATION Fieldbus), дифференциальные, разрешение 24 бита, точность ±0.008%
- Импульсные входы: 12 каналов (для счетчиков расхода, датчиков скорости), частота до 25 кГц, разрешение 16 бита
- Выходы:
- Аналоговые выходы: 16 каналов (4–20 мА, HART 7), разрешение 16 бита, точность ±0.01%
- Дискретные выходы: 8 каналов (релейные контакты 3 А/250V AC) — для сигнализации о состоянии аналоговых каналов и сенсоров
- Коммуникационные интерфейсы:
- Протоколы интеллектуальных сенсоров: HART 7, FOUNDATION Fieldbus
- Интерфейс с контроллером: Встроенный оптический/эфирный интерфейс для связи с ICS TRIPLEX T9801/T9851
- Мониторинг: RS-485 (Modbus RTU), Ethernet (Modbus TCP/IP, OPC UA) — для отслеживания состояния модуля и сенсоров
- Питание: Двухканальное избыточное (А/Б), DC 24V (диапазон 18–36V), потребление ≤30W на канал
- Рабочая температура: -40°C до +75°C
- Степень защиты: IP20 (рабочая область) / IP65 (при использовании защитного корпуса для внешнего монтажа)
- Изоляция каналов: 2000V AC (между каналами, между каналами и питанием, между каналами и коммуникациями)
- Размеры: 483 × 177 × 305 мм (ширина × глубина × высота) — стандартная Rack-mount 19″
- Гарантийный срок: 5 лет (опционально расширяемый до 7 лет)
Преимущества и особенности
- Триплексная архитектура SIL 3: ICS TRIPLEX T8432 использует три полностью независимые цепи обработки аналоговых сигналов, обеспечивая вероятность опасного отказа ≤10⁻¹⁰ на час эксплуатации — критично для точного мониторинга и регулирования высокорисковых процессов.
- Высочайшая точность аналоговой обработки: Аналоговые входы с точностью ±0.008% и разрешением 24 бита гарантируют передачу надежных данных о параметрах процесса, предотвращая ложные срабатывания системы защиты и пропуски аварийных ситуаций.
- Поддержка современных интеллектуальных протоколов: Совместимость с HART 7 и FOUNDATION Fieldbus позволяет работать с современными интеллектуальными сенсорами, обеспечивая доступ к дополнительной диагностической информации (напряжение питания сенсора, состояние калибровки, внутренние неисправности) и упрощая обслуживание.
- Полная совместимость с ICS TRIPLEX: Модуль идеально интегрируется с контроллерами T9801/T9851 и другими модулями расширения ICS TRIPLEX, обеспечивая единое средство управления аналоговыми сигналами и упрощая конфигурацию через программное обеспечение ICS TRIPLEX Configuration Studio.
- Расширенная диагностика: Встроенные функции мониторинга состояния сенсоров и каналов модуля позволяют своевременно выявлять проблемы (обрыв кабеля, выход сенсора за диапазон, неисправность канала) и снижать время поиска неисправностей.
- Отказоустойчивость в суровых условиях: Прочный металлический корпус, широкий диапазон рабочих температур (-40°C до +75°C), высокая изоляция каналов (2000V AC) и защита от электромагнитных помех (EMC класс 4) делают T8432 устойчивым к вибрациям (до 3.5g), влажности (до 95% без конденсата) и радиочастотной помехи.
- Гибкость конфигурации: Возможность подключения до 12 модулей T8432 к одному контроллеру позволяет масштабировать систему в соответствии с количеством аналоговых сенсоров и исполнительных механизмов, без необходимости изменения основного оборудования.
Примеры применения в отраслях
- Нефтегазовая промышленность: Использование ICS TRIPLEX T8432 в системах мониторинга давления и расхода в нефтеперерабатывающих заводах — обработка сигналов от интеллектуальных датчиков HART 7 в колоннах ректификации и трубопроводах, передача точных данных в контроллер T9851 для регулировки клапанов и аварийной остановки при превышении критических параметров.
- Химическая промышленность: В нефтехимических комплексах для мониторинга температуры и уровня реакторов — подключение сенсоров FOUNDATION Fieldbus, диагностика их состояния и передача данных в систему SIS для автоматического регулирования скорости подачи реагентов и сброса давления при опасном увеличении температуры.
- Энергетика: В атомных электростанциях для мониторинга параметров охлаждающей системы — обработка сигналов от высокоточных аналоговых датчиков (4–20 мА) и интеллектуальных сенсоров HART, обеспечивая стабильную работу системы защиты реактора и предотвращение перегрева.
- Металлургия: В сталелитейных заводах для мониторинга температуры и уровня расплава в электродных печей — обработка сигналов от аналоговых температурных сенсоров и импульсных датчиков расхода, передача данных в контроллер T9801 для регулировки мощности подачи и блокировки оборудования при нарушении технологического режима.
Сравнение с конкурентами
| Параметр | ICS TRIPLEX T8432 | Конкурентный продукт X | Конкурентный продукт Y |
|---|---|---|---|
| Уровень SIL | SIL 3 (IEC 61508) | SIL 2 | SIL 3 |
| Архитектура | Триплексная (1oo3) | Дуплексная (1oo2) | Триплексная (1oo3) |
| Поддерживаемые протоколы | HART 7, FOUNDATION Fieldbus, 4–20 мА | HART 5, 4–20 мА | HART 6, 4–20 мА |
| Количество аналоговых каналов (входы/выходы) | 32/16 | 24/10 | 28/12 |
| Точность аналоговых входов | ±0.008% | ±0.02% | ±0.015% |
| Гарантийный срок | 5–7 лет | 3–5 лет | 4–6 лет |
| Максимальное количество модулей на контроллер | 12 | 6 | 8 |
Преимущества ICS TRIPLEX T8432 перед конкурентами заключаются в триплексной архитектуре SIL 3, высокой точности аналоговой обработки, поддержке современных интеллектуальных протоколов (HART 7, FOUNDATION Fieldbus), расширенной диагностике и длительном гарантийном сроке, что делает его оптимальным решением для работы с аналоговыми сигналами в безопасностных системах SIS критических промышленных объектов.
Советы по подбору
- Определите тип сенсоров и протоколов: ICS TRIPLEX T8432 идеально подходит для проектов с использованием интеллектуальных сенсоров HART 7/FOUNDATION Fieldbus или стандартных аналоговых датчиков (4–20 мА) — убедитесь, что модуль поддерживает требуемые протоколы.
- Рассчитайте количество требуемых каналов: Оцените количество аналоговых сенсоров и исполнительных механизмов, чтобы определить необходимое количество модулей T8432 — каждый модуль предоставляет 32 аналоговых входа и 16 аналоговых выходов.
- Учтите условия эксплуатации: Для объектов с суровыми климатическими условиями (экстремальные температуры, высокая влажность, сильные вибрации) рекомендуется использовать вариант с защитным корпусом IP65 и обеспечить достаточную вентиляцию для предотвращения перегрева.
- Оцените требования к диагностике: Если требуется детальная диагностика сенсоров и каналов (например, для соответствия требованиям регуляторов или снижения времени простоя), T8432 с расширенными диагностическими функциями превзойдет конкуренты с базовыми возможностями.
Особые примечания
- При монтаже ICS TRIPLEX T8432 используйте стандартную Rack-mount 19″ и соблюдайте расстояние между модулем и мощными электроприборами не менее 30 мм для снижения влияния электромагнитных помех и обеспечения эффективной охлаждения.
- Используйте только сертифицированные экранированные кабели для подключения сенсоров и исполнительных механизмов — это гарантирует стабильность сигналов, предотвращает искажения и обеспечивает соответствие требованиям изоляции.
- Перед началом эксплуатации настройте модуль через программное обеспечение ICS TRIPLEX Configuration Studio, настройте протоколы связи с сенсорами и синхронизируйте его с основным контроллером SIS. Проведите тестирование всех каналов и диагностических функций в соответствии с требованиями SIL 3.
- Регулярно проверяйте состояние модуля и подключенных сенсоров, архивируйте логи событий и выполняйте обновление прошивки согласно рекомендации производителя — это продлит срок службы модуля и гарантирует надежность работы системы SIS.
- В случае возникновения проблем обратитесь к авторизованным представителям ICS TRIPLEX с сертификацией по SIL 3 — T8432 покрывается гарантией 5 лет (опционально до 7 лет) при соблюдении условий монтажа, настройки и обслуживания.
