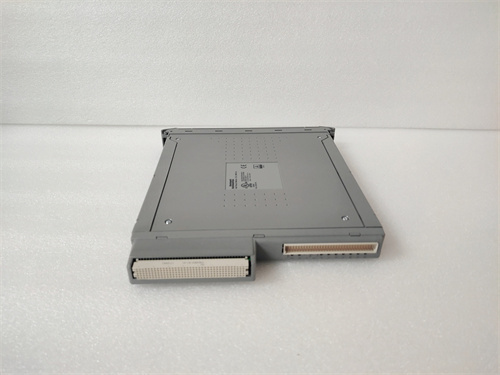

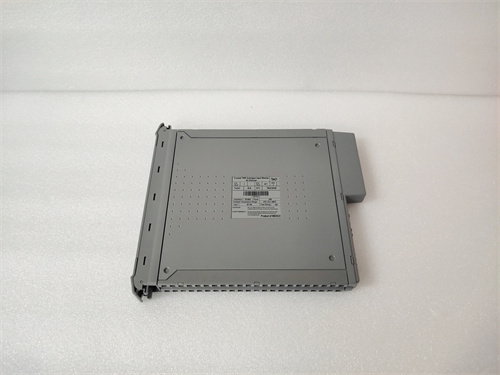

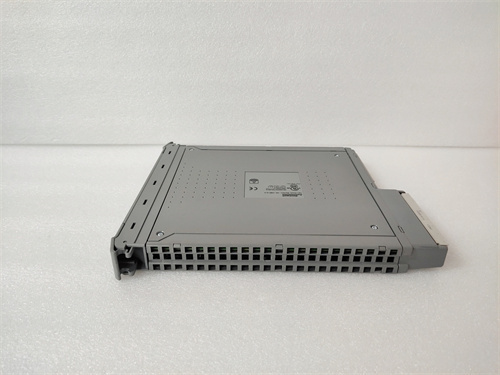

ICS TRIPLEX T8442

Описание

Описание продукта

Технические параметры

• Тип устройства: Отказоустойчивый цифровой выходной I/O модуль (триплексная архитектура)
• Архитектура: Трехканальная с голосованием, поддержка горячего замены
• Совместимость: Контроллеры ICS TRIPLEX TRUSTED (T8110B, T8130, T8250)
• Поддерживаемые стандарты безопасности: SIL 3 (IEC 61508), IEC 61511, ISO 13849-1 PL e
• Количество каналов: 16 независимых цифровых выходов (релейные контакты, полностью изолированные)
• Тип выходов: Нормально разомкнутые (НОВ) / Нормально замкнутые (НЗВ) — настраиваемые через ПО
• Параметры реле: Максимальный ток 6 А/канал, максимальное напряжение 250 ВАК / 30 ВП
• Время реакции: не более 0.5 мс (включение/отключение контактов)
• Работающее напряжение модуля: Питание от контроллера ICS TRIPLEX (24 В постоянного тока)
• Потребляемый ток: не более 1.1 А при 24 В (без нагрузки на выходы)
• Температурный диапазон эксплуатации: от -40 °C до +70 °C
• Степень защиты: IP20 (панельная установка в шасси контроллера)
• Изоляция: Galvanческая изоляция каналов друг от друга и от шины (2500 ВАК, 1 мин)
• Устойчивость к ЭМП: Соответствует стандартам IEC 61000-4-2 (статика), IEC 61000-4-4 (импульсная помеха)
• Размеры: 180 × 250 × 40 мм (Ш × Г × В); вес: не более 1.5 кг
• Среднестатистическое время между отказами (MTBF): ≥ 1 100 000 часов (по данным производителя)
• Журналирование: Запись событий изменения состояния выходов и ошибок в контроллер
• Количество операций реле: Не менее 10 млн циклов (при номинальной нагрузке)

Преимущества и особенности

• Оптиальное количество выходов: 16 полностью изолированных релейных каналов оптимизируют использование слотов контроллера, снижая количество требуемых модулей и затраты.
• Триплексная отказоустойчивость: Трехканальная архитектура с голосованием гарантирует работоспособность T8442 даже при отказе двух каналов, критично для безопасных систем.
• Высокая нагрузочная способность: Каждый канал поддерживает ток до 6 А, позволяя напрямую управлять мощными исполнительными механизмами (клапанами, насосами, выключателями) без промежуточных реле.
• Быстрое переключение: Время реакции не более 0.5 мс обеспечивает мгновенное управление динамическими процессами, например, аварийным остановом оборудования.
• Гибкая настройка: Возможность выбора типа контактов (НОВ/НЗВ) через ПО TRUSTED Studio адаптирует T8442 под конкретные сценарии использования и тип исполнительных устройств.
• Горячая замена: Возможность замены модуля без остановки контроллера и системы автоматизации, минимизируя время простоя до минимума.
• Продвинутая диагностика: Встроенные инструменты контроля состояния реле (износ контактов, перегрузка) передают данные в контроллер, предупреждая отказы перед полным выходом из строя.
• Высокая устойчивость к помехам: Galvanческая изоляция и защита от электромагнитных помех обеспечивают стабильную работу T8442 в сложных индустриальных средах.

Примеры применения в отраслях

• Нефтегазовая промышленность: Управление системами аварийного останова (ESD) — T8442 переключает клапаны аварийного закрытия трубопроводов и останавливает насосы при обнаружении утечек газов или превышения параметров.
• Химическая промышленность: Контроль реакторов и систем нейтрализации — T8442 управляет клапанами подачи химических веществ и аварийным сбросом, предотвращая опасные выбросы.
• Энергетика: Управление защитными системами электростанций — T8442 переключает защитные реле и выключатели при перегрузках, неисправностях турбин или котлов.
• Нуклеарная энергетика: Контроль систем охлаждения и защиты реакторов — T8442 управляет насосами и клапанами охлаждающей системы, соответствуюя строгим требованиям безопасности.
• Транспортные магистрали (трубопроводы): Управление удаленными исполнительными устройствами — T8442 переключает клапаны и сигнальные устройства на участках трубопроводов, передавая команды от центрального контроллера.
• Производственные комплексы с взрывоопасными средами: Управление оборудованием в зонах повышенной опасности — T8442 обеспечивает безопасное и надежное управление, соответствуюя требованиям к оборудованию для опасных зон.

Сравнение с конкурентами

• По сравнению с модулем Siemens S7-400H SM 422 (цифровой выход), T8442 имеет больше каналов (16 против 8), 更高 нагрузочную способность (6 А против 2 А) и соответствует SIL 3 (против SIL 2).
• В отличие от Emerson DeltaV SIS DO модуля, T8442 предлагает полную изоляцию каналов (2500 ВАК против 1500 ВАК) и горячую замену, повышающую надежность в критических системах.
• Конкурентный модуль Honeywell Safety Manager DO имеет меньше каналов (8 против 16) и более низкую ресурсность реле (5 млн против 10 млн циклов), в то время как T8442 предлагает большую долговечность.
• ICS TRIPLEX предоставляет более длительную гарантию на T8442 (5 лет) и специализированную техническую поддержку по вопросам функциональной безопасности, в отличие от большинства конкурентов с гарантией 3 года.

Советы по выбору и предостережения

• При выборе убедитесь, что T8442 совместим с вашим контроллером ICS TRIPLEX TRUSTED — проверьте список поддерживаемых моделей в официальной документации.
• Не превышайте номинальную нагрузку на каналы (6 А/канал) — для нагрузок выше используйте промежуточные мощные реле, чтобы избежать износа контактов T8442.
• При монтаже и замене модуля следуйте процедурам горячей замены, указанным в руководстве — это предотвращает сбои в работе контроллера и системы автоматизации.
• Используйте только оригинальные кабели и разъемы, рекомендованные ICS TRIPLEX — неоригинальные компоненты могут нарушить изоляцию и снизить устойчивость T8442 к помехам.
• Регулярно проверяйте состояние реле через ПО TRUSTED Studio — своевременная диагностика помогает выявить износ контактов и заменить модуль перед полным отказом.
• Не эксплуатируйте модуль за пределами заявленных температурных параметров (-40 °C до +70 °C) — это может привести к снижению ресурсности реле и выходу из строя.
• Для систем с критическим временем реакции распределите нагрузку между несколькими модулями T8442, чтобы не снижать общую производительность контроллера.
