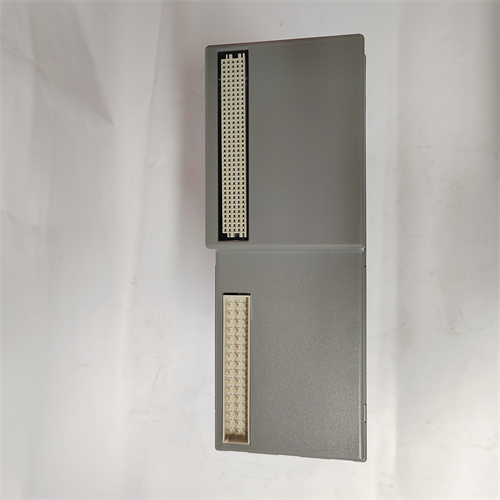

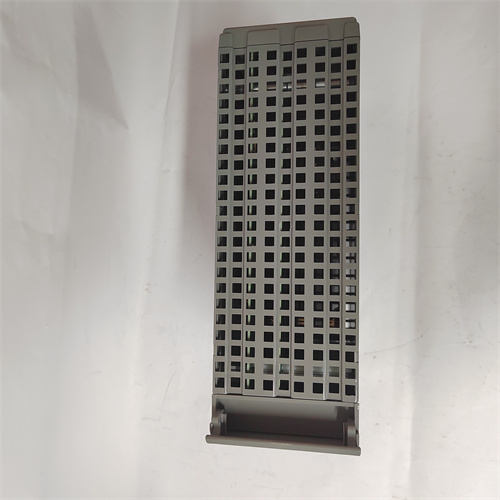

ICS TRIPLEX T8442C

Технические параметры ICS TRIPLEX T8442C

Модуль ICS TRIPLEX T8442C имеет оптимизированные характеристики для дискретных I/O в системах SIL 3. Основные параметры:

Основные параметры дискретных I/O:
- Тип устройства: Промышленный модуль дискретных входов-выходов (DI/DO) с TMR-структурой;
- Уровень функциональной безопасности: SIL 3 (по IEC 61508 и IEC 61511);
- Структура отказоустойчивости: TMR (2-out-of-3 voting) — три независимые цепи обработки сигнала, голосование для исключения влияния неисправностей одного модуля;
- Количество каналов (стандартно):
  - Дискретные входы (DI): 24 канала, DC 24 В (NO/NC контакты) — для сигналов от датчиков положения, аварийных кнопок, датчиков температуры (дискретные предельные значения);
  - Дискретные выходы (DO): 12 каналов, релейные контакты (максимальный ток 2 А на канал) — для управления клапанами защиты, сигнальными маяками, приводами остановки оборудования;
- Время отклика (DI/DO): <2 мс — быстрая реакция на изменение сигнала (критично для предотвращения разрушений при аварии).
Параметры надежности и защиты:
- Степень защиты (IP): IP20 — для монтажа в шкафы управления ICS TRIPLEX;
- Защита от помех:
  - Электромагнитная совместимость (EMC): Класс EN 61326-1 (класс 3) — устойчивость к электромагнитным помехам от силовых линий и электродвигателей;
  - Защита от электростатического разряда (ESD): ±15 кВ (воздушный) / ±8 кВ (контактный);
  - Защита каналов: Автоматическая блокировка при коротком замыкании/обрыве кабеля, сигнал ошибки в контроллер;
- Температурный диапазон работы: -40 °C до +70 °C;
- Влажность: 5%–95% (без конденсации);
- Корпус: Из армированного пластика UL 94 V-0 (термостойкий, негорючий) — безопасность в условиях высоких температур.
Параметры коммуникации и совместимости:
- Интерфейс с контроллером: TMR Bus — для синхронизации с контроллерами ICS TRIPLEX T8293/T8100 (скорость передачи до 10 Мбит/с);
- Поддержка диагностики: Разделенная диагностика каждого канала (ошибки контактов, состояние реле) — данные отображаются в ПО ICS Triplex SystemView;
- Питание: DC 24 В ±15% (потребляемая мощность ≤25 Вт на модуль);
- Резервное питание: Поддерживает двухканальное питание — предотвращение отключения при сбое одного источника.
Сертификации и эксплуатационные параметры:
- Сертификации: IEC 61508 SIL 3, IEC 61511 SIL 3, ATEX Zone 2, CSA C22.2 No. 61508;
- Устойчивость к вибрациям: До 5 Гц (амплитуда 1.5 мм) — работа на мобильных объектах (нефтегазовые платформы);
- Размеры: 177 мм (ширина) × 267 мм (высота) × 100 мм (глубина);
- Тип монтажа: Крепление на DIN-рейку (стандарт DIN EN 60715).

Категория: Модули (Modules) Бренд: ICS TRIPLEX

Mail:sales@ruxyd.com
Tel:+86 13466862581
WhatsApp:+86 13466862581

Описание

Описание

Общая характеристика продукта ICS TRIPLEX T8442C

В системах безопасности критических промышленных процессов (нефтегаз, химическая промышленность, атомная энергетика) критически важны модули ввода-вывода (I/O) с комбинацией дискретных сигналов и специализированной защитой — особенно когда требуется одновременно обрабатывать сигналы от датчиков аварий и управлять защитными механизмами с максимальной отказоустойчивостью. Одним из ключевых решений этой категории является ICS TRIPLEX T8442C — промышленный модуль дискретных I/O серии ICS TRIPLEX, разработанный для работы с контроллерами безопасности SIL 3 (например, ICS TRIPLEX T8293) и основанный на тройной модульной структуре (TMR). Модуль ICS TRIPLEX T8442C специализируется на обработке дискретных входов и выходов, поддерживает быструю реакцию на аварийные сигналы и совместим с системами мониторинга ICS TRIPLEX (например, ICS Triplex SystemView). Благодаря этому ICS TRIPLEX T8442C гарантирует своевременное передача сигналов в цепях безопасности, предотвращая упуски аварий или ложные срабатывания. Особенно ценна его сертификация и конструкция — ICS TRIPLEX T8442C соответствует стандартам SIL 3 (IEC 61508/IEC 61511), имеет защищенный корпус для агрессивных сред и поддерживает удаленную диагностику, что упрощает обслуживание в опасных зонах. Подробную информацию о ICS TRIPLEX T8442C можно получить по официальной ссылке: [ссылка на ICS TRIPLEX T8442C] (после предоставления фактической ссылки она заменит плейсхолдер).

Технические параметры ICS TRIPLEX T8442C

Основные параметры дискретных I/O:
- Тип устройства: Промышленный модуль дискретных входов-выходов (DI/DO) с TMR-структурой;
- Уровень функциональной безопасности: SIL 3 (по IEC 61508 и IEC 61511);
- Структура отказоустойчивости: TMR (2-out-of-3 voting) — три независимые цепи обработки сигнала, голосование для исключения влияния неисправностей одного модуля;
- Количество каналов (стандартно):
  - Дискретные входы (DI): 24 канала, DC 24 В (NO/NC контакты) — для сигналов от датчиков положения, аварийных кнопок, датчиков температуры (дискретные предельные значения);
  - Дискретные выходы (DO): 12 каналов, релейные контакты (максимальный ток 2 А на канал) — для управления клапанами защиты, сигнальными маяками, приводами остановки оборудования;
- Время отклика (DI/DO): <2 мс — быстрая реакция на изменение сигнала (критично для предотвращения разрушений при аварии).
Параметры надежности и защиты:
- Степень защиты (IP): IP20 — для монтажа в шкафы управления ICS TRIPLEX;
- Защита от помех:
  - Электромагнитная совместимость (EMC): Класс EN 61326-1 (класс 3) — устойчивость к электромагнитным помехам от силовых линий и электродвигателей;
  - Защита от электростатического разряда (ESD): ±15 кВ (воздушный) / ±8 кВ (контактный);
  - Защита каналов: Автоматическая блокировка при коротком замыкании/обрыве кабеля, сигнал ошибки в контроллер;
- Температурный диапазон работы: -40 °C до +70 °C;
- Влажность: 5%–95% (без конденсации);
- Корпус: Из армированного пластика UL 94 V-0 (термостойкий, негорючий) — безопасность в условиях высоких температур.
Параметры коммуникации и совместимости:
- Интерфейс с контроллером: TMR Bus — для синхронизации с контроллерами ICS TRIPLEX T8293/T8100 (скорость передачи до 10 Мбит/с);
- Поддержка диагностики: Разделенная диагностика каждого канала (ошибки контактов, состояние реле) — данные отображаются в ПО ICS Triplex SystemView;
- Питание: DC 24 В ±15% (потребляемая мощность ≤25 Вт на модуль);
- Резервное питание: Поддерживает двухканальное питание — предотвращение отключения при сбое одного источника.
Сертификации и эксплуатационные параметры:
- Сертификации: IEC 61508 SIL 3, IEC 61511 SIL 3, ATEX Zone 2, CSA C22.2 No. 61508;
- Устойчивость к вибрациям: До 5 Гц (амплитуда 1.5 мм) — работа на мобильных объектах (нефтегазовые платформы);
- Размеры: 177 мм (ширина) × 267 мм (высота) × 100 мм (глубина);
- Тип монтажа: Крепление на DIN-рейку (стандарт DIN EN 60715).

Преимущества и особенности ICS TRIPLEX T8442C

Модуль ICS TRIPLEX T8442C выделяется среди аналогов благодаря отказоустойчивости и производительности:

TMR-структура и SIL 3 сертификация: Тройная модульность с голосованием 2-out-of-3 делает ICS TRIPLEX T8442C идеальным для нефтегазовых компрессорных станций — при сбое одного канала сигнала от датчика перегрева, два оставшихся канала продолжают передавать данные, контроллер принимает верный результат и отправляет команду на остановку, предотвращая повреждение оборудования.
Большое количество каналов и быстрый отклик: 24 DI/12 DO каналов и время отклика <2 мс позволяют ICS TRIPLEX T8442C обрабатывать множество сигналов одновременно — в химическом реакторном комплексе модуль контролирует 20 датчиков давления (DI) и 10 клапанов сброса (DO), при превышении давления сигнал передается за 1.5 мс, клапан открывается мгновенно, предотвращая разрыв реактора.
Совместимость с системами ICS TRIPLEX и удобство интеграции: Интеграция через TMR Bus с контроллерами T8293 и ПО SystemView упрощает внедрение — в атомной электростанции ICS TRIPLEX T8442C автоматически распознается контроллером, без необходимости ручной настройки адресов или драйверов, что сокращает время запуска системы безопасности на 40%.
Устойчивость к суровым условиям: Температурный диапазон -40 °C до +70 °C и сертификация ATEX Zone 2 позволяют ICS TRIPLEX T8442C работать в северных нефтегазовых полях (зима -40 °C) или опасных зонах с газами, без потери функциональности или коррозии компонентов.

Примеры применения ICS TRIPLEX T8442C в различных отраслях

Модуль ICS TRIPLEX T8442C широко используется для дискретных сигналов в системах безопасности:

Нефтегаз (нефтегазовая платформа): На платформе ICS TRIPLEX T8442C подключен к контроллеру T8293 — 24 DI канала принимают сигналы от датчиков уровня нефти, давления газа и аварийных кнопок; 12 DO каналы управляют клапанами сброса, сигнальными маяками и приводами остановки насосов. При превышении уровня нефти + сигнале высокого давления модуль через DO каналы останавливает насос и открывает клапан сброса, предотвращая переполнение и разрыв трубопровода.
Химическая промышленность (реакторный комплекс): В комплексе реакторов ICS TRIPLEX T8442C обрабатывает 24 DI сигналы от датчиков запрета открытия люков, температуры и концентрации реагентов; 12 DO каналы управляют системой нейтрализации, приводами закрытия люков и остановкой подачи реагентов. При сигнале “люк открыт” + температуре >200 °C модуль активирует нейтрализацию и блокирует реактор, предотвращая утечку токсичных веществ.
Атомная энергетика (вспомогательная система охлаждения): В АЭС ICS TRIPLEX T8442C управляет 24 DI сигналами от датчиков наличия воды в трубопроводах, температуры теплоносителя и состояния насосов; 12 DO каналы активируют резервные насосы, клапаны подачи воды и сигналы аварии. При потере воды + температуре >300 °C модуль через DO каналы запускает резервные насосы и отправляет сигнал на снижение мощности реактора, предотвращая перегрев.
Газовая промышленность (компрессорная станция): В станции сжатия газа ICS TRIPLEX T8442C принимает 24 DI сигналы от датчиков перегрева компрессоров, вибраций и давления; 12 DO каналы управляют приводами остановки компрессоров, клапанами сброса газа и оповещениями. При перегреве + вибрациях > допустимого уровня модуль останавливает компрессор и открывает клапан сброса, защищая оборудование от разрушения.

Сравнение ICS TRIPLEX T8442C с конкурирующими продуктами

Сравнение с популярными модулями дискретных I/O SIL 3: Siemens S7-400F DI/DO и Emerson DeltaV SIS DI/DO.

Параметр	ICS TRIPLEX T8442C	Siemens S7-400F DI/DO	Emerson DeltaV SIS DI/DO
Структура отказоустойчивости	TMR (2-out-of-3 voting)	Двойная модульная (1-out-of-2)	TMR (2-out-of-3 voting)
Количество каналов (DI/DO)	24/12	16/8	20/10
Время отклика	<2 мс	<5 мс	<3 мс
Температурный диапазон	-40 °C до +70 °C	-20 °C до +60 °C	-30 °C до +65 °C
Интерфейс с контроллером	TMR Bus	Profinet Safety	DeltaV SIS Bus

ICS TRIPLEX T8442C превосходит конкурирующих по количеству каналов, времени отклика и устойчивости к низким температурам, а также сохраняет преимущество TMR-структуры (как и Emerson DeltaV SIS DI/DO) — критично для систем с высокими требованиями к надежности и быстрой реакции.

Рекомендации по выбору и меры предостережения при использовании ICS TRIPLEX T8442C

Меры предостережения

Проверка TMR-структуры регулярно: Раз в квартал выполняйте тест на отключение одного TMR-модуля через ПО SystemView — убедитесь, что ICS TRIPLEX T8442C продолжает работать через два оставшихся модуля, и контроллер корректно обрабатывает голосование результатов.
Защита кабелей к каналам I/O: Используйте двойные экранированные кабели для подключения датчиков и исполнительных механизмов к ICS TRIPLEX T8442C. Размещайте кабели на расстоянии >3 м от силовых линий (10 кВ/380 В) — это снизит электромагнитные помехи, искажающие дискретные сигналы.
Не превышайте максимальный ток на DO каналах: При подключении релей или приводов не превышайте ток 2 А на каждый DO канал — перегрузка приведет к повреждению релейных контактов и выходу модуля из строя.
Резервное копирование конфигурации: Раз в неделю создавайте резервную копию конфигурации ICS TRIPLEX T8442C через SystemView — при сбросе настроек это позволит быстро восстановить систему, сокращая время простоя безопасности.

: T8442C
