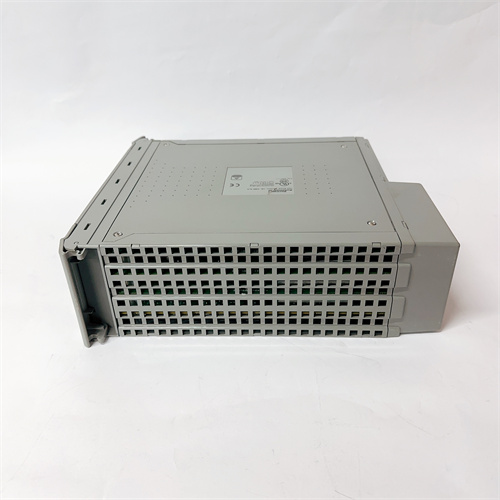

ICS TRIPLEX T8451

Описание

Общая характеристика продукта ICS TRIPLEX T8451

Технические параметры ICS TRIPLEX T8451

• Основные параметры аналоговых I/O и структуры:
  • Тип устройства: Промышленный модуль аналоговых I/O с тройной модульной структурой (TMR);
  • Тип сигналов (стандартно):
    • Аналоговые входы (AI): 12 каналов, 4–20 мА DC — для сигналов от датчиков давления, температуры, уровня (например, датчики ICS TRIPLEX T9400);
    • Аналоговые выходы (AO, опционально): 6 каналов, 4–20 мА DC — для регулирования исполнительных механизмов (например, клапаны с электроприводом);
  • Точность измерения (аналоговые входы): ±0.1% от полного диапазона (4–20 мА) — гарантирует точность передачи критических параметров;
  • Структура отказоустойчивости: TMR (2-out-of-3 voting) — три независимые цепи обработки сигнала, голосование результатов для предотвращения ложных или упущенных аварий.
• Параметры надежности и защиты:
  • Степень защиты (IP): IP20 — для монтажа в шкафы управления ICS TRIPLEX;
  • Класс надежности (MTBF): > 1 900 000 часов (по данным производителя, при 40 °C) — благодаря TMR структуре;
  • Защита от помех:
    • Электромагнитная совместимость (EMC): Класс EN 61326-1 (класс 3) — устойчивость к электромагнитным помехам от силовых линий;
    • Защита от электростатического разряда (ESD): ±15 кВ (воздушный) / ±8 кВ (контактный);
    • Защита от короткого замыкания: На каждом аналоговом входе — автоматическая блокировка канала при коротком замыкании и сигнал ошибки в контроллер;
  • Температурный диапазон работы: -40 °C до +70 °C;
  • Влажность: 5%–95% (без конденсации).
• Параметры коммуникации и питания:
  • Интерфейс с контроллером: TMR Bus — для синхронизации с контроллерами ICS TRIPLEX (например, ICS TRIPLEX T8451 подключается к ICS TRIPLEX T8293 через этот шинный интерфейс);
  • Поддержка диагностики: Разделенная диагностика каждого канала (ошибки обрыва кабеля, искажения сигнала, перегрев модуля) — данные передаются в контроллер для отображения в ICS Triplex SystemView;
  • Питание: DC 24 В ±15% (потребляемая мощность ≤18 Вт на модуль);
  • Резервное питание: Поддерживает двухканальное питание — предотвращение отключения при сбое одного источника.
• Сертификации и совместимость:
  • Сертификации:
    • IEC 61508 SIL 3 (для всех каналов I/O);
    • IEC 61511 SIL 3 (для процессов нефтегаза и химии);
    • ATEX Zone 2 (для опасных зон с газовыми смесями);
    • CSA C22.2 No. 61508 (для Северной Америки);
  • Совместимые контроллеры: ICS TRIPLEX T8293, ICS TRIPLEX T8100 — полная интеграция через TMR Bus.

Преимущества и особенности ICS TRIPLEX T8451

1. Высокая точность и TMR-структура: Точность ±0.1% и TMR- Голосование 2-out-of-3 делают ICS TRIPLEX T8451 идеальным для нефтегазовых компрессорных станций — при измерении давления в трубопроводе (10–20 МПа) модуль передаёт сигнал с ошибкой <0.02 МПа, а TMR-структура предотвращает упуск аварии при сбое одного канала.
2. Разделенная диагностика и быстрая локализация ошибок: Диагностика каждого канала позволяет операторам быстро найти неисправности — в химическом реакторе при обрыве кабеля к датчику температуры ICS TRIPLEX T8451 моментально отправляет сигнал “ошибка канала 5” в контроллер, сокращая время поиска проблемы с 1 часа до 5 минут.
3. Совместимость с системами ICS TRIPLEX и простота интеграции: Интеграция через TMR Bus с контроллерами ICS TRIPLEX T8293 и ПО SystemView упрощает внедрение — при добавлении ICS TRIPLEX T8451 в существующую систему модуль автоматически распознается, и его каналы готовы к работе без ручной настройки параметров.
4. Устойчивость к суровым условиям: Температурный диапазон -40 °C до +70 °C и сертификация ATEX Zone 2 позволяют ICS TRIPLEX T8451 работать в северных нефтегазовых полях (зима -40 °C) или опасных зонах с газами, без потери точности или выхода из строя.

Примеры применения ICS TRIPLEX T8451 в различных отраслях

• Нефтегаз (нефтегазовая платформа): На платформе ICS TRIPLEX T8451 подключен к контроллеру ICS TRIPLEX T8293 и 10 датчикам давления в трубопроводах (аналоговые входы). При превышении давления >15 МПа сигнал через модуль передаётся в контроллер, который через аналоговые выходы ICS TRIPLEX T8451 регулирует клапан сброса (устанавливая ток 15 мА, соответствующий 50% открытия клапана), предотвращая разрыв трубопровода.
• Химическая промышленность (реакторный комплекс): В комплексе реакторов ICS TRIPLEX T8451 принимает сигналы от 8 датчиков температуры реакции (4–20 мА DC, где 4 мА = 0 °C, 20 мА = 200 °C). При достижении температуры >180 °C модуль передает данные в контроллер, который через выходы ICS TRIPLEX T8451 увеличивает подачу охлаждающей жидкости (устанавливая ток 18 мА), снижая температуру до безопасного уровня.
• Энергетика (ТЭС, котельная): В котельной ICS TRIPLEX T8451 мониторит уровень воды в котле через 6 датчиков уровня (аналоговые входы). При снижении уровня <30% (соответствует 8.8 мА) модуль сигнализирует в контроллер, который через выходы ICS TRIPLEX T8451 активирует насос подачи воды (устанавливая ток 12 мА, соответствующий 50% мощности насоса), восстанавливая уровень воды.
• Газовая промышленность (газовая электростанция): В электростанции ICS TRIPLEX T8451 измеряет концентрацию газа в смесителе (сигнал от датчика 4–20 мА, где 20 мА = 100% газа). При превышении концентрации >80% (17.6 мА) модуль передает данные в контроллер, который через выходы ICS TRIPLEX T8451 снижает подачу газа (устанавливая ток 8 мА), предотвращая опасное превышение концентрации.

Сравнение ICS TRIPLEX T8451 с конкурирующими продуктами

Рекомендации по выбору и меры предостережения при использовании ICS TRIPLEX T8451

Рекомендации по выбору

1. Совместимость с контроллерами ICS TRIPLEX: Выбирайте ICS TRIPLEX T8451 если ваша система безопасности использует контроллеры ICS TRIPLEX T8293 или T8100 — интеграция через TMR Bus гарантирует автоматическое распознавание и безупречную передачу сигналов, без дополнительных настроек.
2. Системы SIL 3 с аналоговыми параметрами: Для процессов, где требуется измерение давления, температуры или уровня с точностью ±0.1% (нефтегаз, химия) — ICS TRIPLEX T8451 — оптимальный выбор, вместо модулей с более низкой точностью.
3. Суровые или опасные зоны: Если модуль устанавливается в регионах с температурой < -30 °C (северные объекты) или в АTEX Zone 2 — ICS TRIPLEX T8451 с соответствующей сертификацией — предпочтительнее аналогов с ограниченной устойчивостью.

Меры предостережения

1. Правильная калибровка сенсоров: Подключайте к ICS TRIPLEX T8451 только сертифицированные аналоговые сенсоры (например, ICS TRIPLEX T9400) и калибруйте их ежемесячно — неточные сенсоры приведут к искажениям сигналов и ошибочным срабатываниям контроллера.
2. Проверка коммуникации через TMR Bus: Раз в месяц проверяйте связь ICS TRIPLEX T8451 с контроллером через ПО ICS Triplex SystemView — убедитесь, что все каналы активны и диагностика не показывает ошибок (обрыв, короткое замыкание).
3. Защита кабелей к аналоговым каналам: Используйте экранированные кабели категории Cat5e для подключения сенсоров к ICS TRIPLEX T8451. Размещайте кабели на расстоянии >3 м от силовых линий (10 кВ/380 В) — это снизит электромагнитные помехи, которые искажают аналоговые сигналы.
4. Не превышайте пределы сигнала: При подключении исполнительных механизмов к аналоговым выходам ICS TRIPLEX T8451 не превышайте диапазон 4–20 мА — перегрузка сигнала приведет к повреждению выходного модуля и потере контроля над механизмом.
