Описание

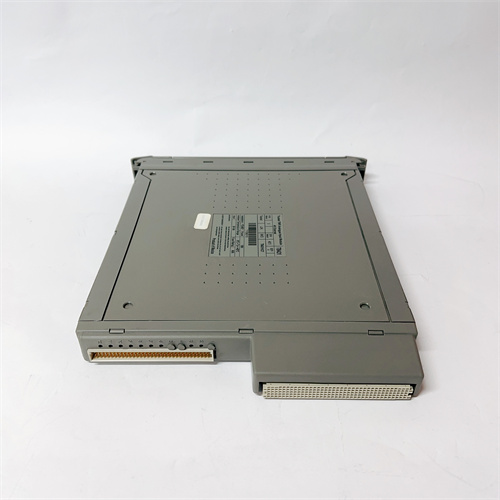

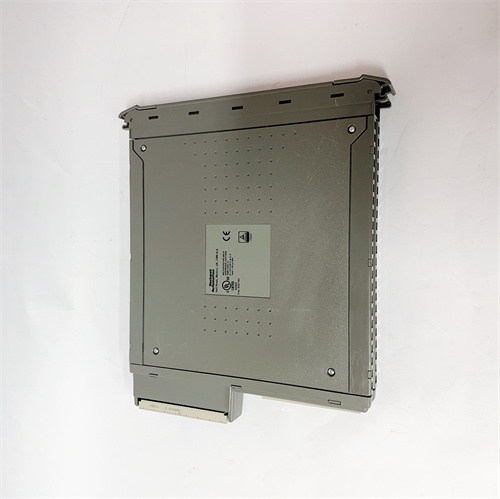

ICS TRIPLEX T8451 — это универсальный модуль смешанных аналоговых входов/выходов (AI/AO) для систем безопасности (SIS) класса SIL 3, разработанный компанией ICS TRIPLEX (филиал Rockwell Automation) для критических промышленных процессов. Он сочетает функции считывания аналоговых сигналов (давление, температура, уровень) и передачи точных команд к исполнителям (регулирующие клапаны, дроссели), обеспечивая комплексную поддержку логики безопасности в нефтегазовой, химической, энергетической и фармацевтической отраслях.
Описание продукта
ICS TRIPLEX T8451 относится к линейке модулей I/O ICS TRIPLEX T8400, отличая себя триплексной архитектурой (3 избыточных канала) для всех входов и выходов — каждая сигнальная цепь обрабатывается тремя независимыми электроными блоками, которые одновременно проверяют данные и синхронизируют результаты. При отклонении работы одного канала ICS TRIPLEX T8451 автоматически переключается на два оставшихся, поддерживая работоспособность без перерыва и обеспечивая вероятность отказа на отказ (PFD) ≤10⁻⁹, соответствующую SIL 3.
Особенностью ICS TRIPLEX T8451 является гибкая конфигурация каналов: модуль имеет 4 аналоговых входа (AI) и 4 аналоговых выхода (AO), где AI поддерживают сигналы 4–20 мА (для датчиков давления/температуры) и Pt100/Pt1000 (для точного измерения температуры -50…+200 °C), а AO работают с 4–20 мА (для регулирующих клапанов) и 0–10 В DC (для чувствительных дросселей). Это позволяет ICS TRIPLEX T8451 заменить два отдельных модуля (специализированный AI и AO), экономя место в автоматизационных щитах и снижая сложность подключения.
ICS TRIPLEX T8451 оснащен продвинутыми функциями для надежности: AI включают температурную компенсацию (-20…+60 °C) и фильтрацию помех (настраиваемая частота 0.1–100 Гц), устраняющие искажения данных от электромагнитных помех (например, от крупных моторов). AO имеют точность ±0.1% FS и поддерживают функцию “пассивного безопасного состояния” — при потере питания или сбое модуля все выходы автоматически переключаются в предопределенное безопасное значение (например, 4 мА для закрытия клапана).
Также ICS TRIPLEX T8451 включает встроенную систему самодиагностики: он детектирует разрыв цепи в AI, короткое замыкание в AO, деградацию компонентов и выход параметров за диапазон, передавая коды ошибок в контроллер безопасности (например, ICS TRIPLEX T8270) через протоколы Profinet или Modbus RTU. В практическом применении ICS TRIPLEX T8451 часто используется в нефтеперерабатывающих заводах (контроль уровня нефти в колоннах + управление клапанами), химических комплексах (дозировка реактивов + мониторинг температуры) и тепловых электростанциях (измерение давления пара + регулировка подачи воды). Модуль имеет сертификации ATEX, IECEx (для опасных зон) и UL 1998, а также легко интегрируется с системами DCS Rockwell PlantPAx, Emerson DeltaV через ПО ICS Triplex ProSafe-RS.
Технические параметры
- Тип устройства: Модуль смешанных аналоговых входов/выходов (AI/AO) для SIS
- Архитектура: Триплексная (3 избыточных канала), режим 2oo3 (2 из 3 каналов для валидации)
- Характеристики безопасности:
- Уровень SIL: Подходит для SIL 3-систем (IEC 61508)
- PFD: ≤10⁻⁹
- Конфигурация каналов:
- Аналоговые входы (AI): 4 шт., поддерживают 4–20 мА, Pt100/Pt1000 (-50…+200 °C), точность ±0.05% FS
- Аналоговые выходы (AO): 4 шт., поддерживают 4–20 мА (нагрузка ≤750 Ом), 0–10 В DC (нагрузка ≤1 кОм), точность ±0.1% FS
- Электрические характеристики:
- Источник питания: 24 В DC (±15%), потребляемая мощность ≤3.5 Вт
- Изоляция: Меж каналами — 2500 В АС, между модулем и шиной — 2500 В АС
- Эксплуатационные условия:
- Температурный диапазон: -20 °C до +60 °C (рабочий), -40 °C до +85 °C (хранение)
- Влажность: 5%–95% RH (без конденсации)
- Уровень защиты корпуса: IP20
- Совместимость: Контроллеры ICS TRIPLEX T8270; системы DCS Rockwell PlantPAx, Emerson DeltaV; ПО ICS Triplex ProSafe-RS
Преимущества и особенности
- Смешанные каналы AI/AO: ICS TRIPLEX T8451 сочетает два типа сигналов в одном модуле, заменяя отдельные AI и AO устройства — экономит место и снижает затраты.
- Триплексная архитектура: Гарантирует соответствие SIL 3, превосходя модули с двойной или одинарной архитектурой (SIL 1/SIL 2) в критических сценариях.
- Высокая точность: Точность ±0.05% FS (AI) и ±0.1% FS (AO) гарантирует надежные измерения и управление для чувствительных процессов (фармацевтика, микропроизводство).
- Пассивное безопасное состояние: Автоматическое переключение AO в безопасное значение при сбое предотвращает аварийные ситуации (например, переполнение реактора).
- Легкая интеграция: Совместимость с контроллерами T8270 и системами DCS через стандартные протоколы упрощает настройку и обслуживание.
Примеры применения в областях автоматизации
- Нефтегазовая отрасль (Газопереработка): В газоперерабатывающем объекте ICS TRIPLEX T8451 подключен к контроллеру ICS TRIPLEX T8270. 2 AI считывают давление газа (4–20 мА) и температуру (Pt100), 2 AI — уровень газа в резервуаре (4–20 мА); 2 AO управляют регулирующими клапанами (4–20 мА), 2 AO — дросселями подачи газа (0–10 В DC). При превышении давления >12 МПа ICS TRIPLEX T8451 через T8270 снижает AO сигнал до 4 мА, закрывая клапаны и предотвращая разрыв трубопровода.
- Химическая промышленность (Реакторные блоки): В химическом комплексе ICS TRIPLEX T8451 контролирует синтез лекарств. 2 AI измеряют концентрацию реактивов (4–20 мА) и температуру реакции (Pt100), 2 AI — pH уровня (4–20 мА); 2 AO дозируют кислоту (4–20 мА), 2 AO — регулируют скорость смесителя (0–10 В DC). При отклонении pH >7 ICS TRIPLEX T8451 корректирует AO сигнал, добавляя кислоту и возвращая параметры в норму.
- Энергетика (Тепловые электростанции): В ТЭС ICS TRIPLEX T8451 мониторит параметры котла. 2 AI считывают давление пара (4–20 мА) и температуру воды (Pt100), 2 AI — уровень воды (4–20 мА); 2 AO регулируют подачу мазута (4–20 мА), 2 AO — открытие вентиляторов охлаждения (0–10 В DC). При падении уровня воды <20% ICS TRIPLEX T8451 увеличивает AO сигнал для подачи воды, предотвращая перегрев котла.
Сравнение с конкурентами
| Параметр | ICS TRIPLEX T8451 | Аналог 1 (Siemens SM 334 AI/AO) | Аналог 2 (Emerson DeltaV Mixed Module) |
|---|---|---|---|
| Архитектура | Триплексная (SIL 3) | Одинарная (SIL 1) | Двойная (SIL 2) |
| Конфигурация каналов | 4 AI + 4 AO | 2 AI + 2 AO | 3 AI + 3 AO |
| Поддерживаемые AI сигналы | 4–20 мА, Pt100 | 4–20 мА, 0–10 В | 4–20 мА |
| Точность AO | ±0.1% FS | ±0.5% FS | ±0.2% FS |
| Сертификации ATEX | Да | Нет | Да |
Советы по выбору и предостережения
Советы по выбору
- Для SIL 3-систем: Если процесс требует максимальной надежности (нефтегаз, химия), ICS TRIPLEX T8451 — оптимальный выбор, так как аналоги не поддерживают триплексную архитектуру.
- По смешанным задачам: При необходимости одновременно считывать Pt100 и управлять 0–10 В DC исполнителями модуль универсальнее, чем аналоги с ограниченной поддержкой сигналов.
- По точности: Для процессов с высокими требованиями (фармацевтика, микропроизводство) ±0.05% FS (AI) и ±0.1% FS (AO) превосходят конкурентов.
Предостережения
- Калибровка: Проводите калибровку ICS TRIPLEX T8451 раз в 12 месяцев через ПО ProSafe-RS — это поддерживает точность измерений и управления.
- Подключение Pt100: Используйте трижильные кабели для Pt100 — двойные кабели вызывают ошибки в температурных измерениях.
- Конфигурация безопасности: Настройте безопасные значения AO (например, 4 мА для закрытия клапана) через авторизованное ПО — неправильная конфигурация может привести к опасному состоянию.
- Монтаж: Устанавливайте ICS TRIPLEX T8451 на расстоянии не менее 30 см от силовых кабелей — электромагнитные помехи искажают аналоговые сигналы.
