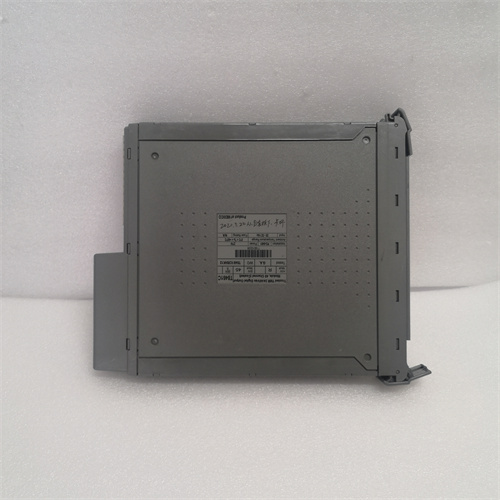

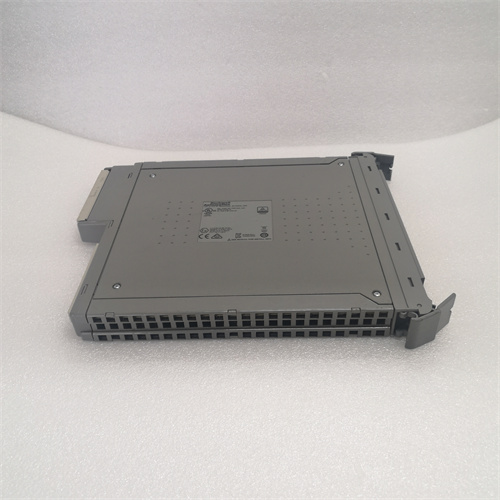

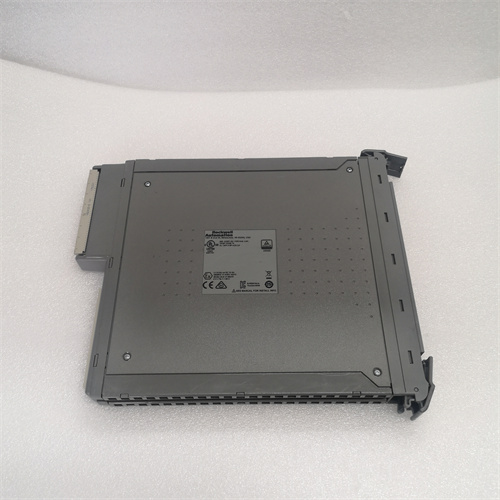

ICS TRIPLEX T8461

Описание

Описание продукта

Технические параметры

• Тип устройства: Модуль ввода/вывода (I/O) с тройной резервировкой каналов для систем безопасности
• Конфигурация каналов: 32 универсальных каналов (гибкая распределзация):
  • Аналоговые входы (AI): до 28 каналов, поддерживают термопары (J, K, T, R, S-тип), RTD (Pt100, Pt1000), 4–20 мА, 0–10 В DC, 0–100 µV
  • Цифровые входы/выводы (DI/DO): до 4 канала, поддерживают 24 В DC (9–32 В DC)
• Параметры аналоговых сигналов:
  • Точность:
    • Термопары: ±0.1 °C (для J/K-типа, диапазон 0…1000 °C)
    • Pt1000: ±0.005% FS
    • 0–100 µV: ±0.001% FS
  • Диапазон измерения:
    • Термопар S-тип: 0…1700 °C
    • Термопар T-тип: -270…+400 °C
    • 0–100 µV: 0…100 µV (для измерения деформаций, минимальных напряжений)
• Параметры цифровых сигналов:
  • Максимальный входной ток (DI): ≤5 мА
  • Максимальная нагрузка (DO): 2 А (резистивная)
  • Время отклика: ≤2 мс
• Электрические характеристики:
  • Источник питания: 24 В DC (±10%), тройная резервировка (3 независимых входа)
  • Потребляемая мощность: ≤22 Вт (при полной загрузке)
  • Изоляция: Межканальная — 4000 В АС, между каналами и шиной — 4500 В АС
• Безопасность и сертификации:
  • Класс безопасности: SIL 3 (IEC 61508/IEC 61511)
  • Сертификации для опасных зон: ATEX (II 2G Ex d IIC T6 Ga), IECEx
  • Иммунитет к помехам: EN 61000-6-2 (индустриальное окружение)
• Рабочие условия:
  • Температура: -40 °C до +75 °C
  • Влажность: 5%–95% RH (без конденсации)
  • Уровень защиты корпуса: IP20 (для монтажа в шкафы)
• Протоколы связи: Modbus RTU, IEC 61131-3, совместим с шиной Trusted Backplane

Преимущества и особенности

1. Резервировка каналов: ICS TRIPLEX T8461 поддерживает автоматическую перезагрузку на резервный канал при отказе — уникальная функция, которая гарантирует непрерывное измерение даже при неисправности отдельного канала, критично для ядерных и высокорисковых процессов.
2. Поддержка специализированных сигналов: Работа с термопарами (до +1700 °C) и µV-сигналами позволяет измерять параметры в экстремальных диапазонах, что невозможно для стандартных I/O-модулей (например, контроль температуры в промышленных печах, деформация реакторных оболочек).
3. Сверхточные измерения: Точность ±0.1 °C для термопар и ±0.001% FS для µV-сигналов обеспечивает контроль минимальных изменений параметров, необходимый для фармацевтики, аэрокосмики и ядерной энергетики.
4. Продвинутая диагностика в реальном времени: Отслеживание износа компонентов и искажений сигналов позволяет операторам планировать обслуживание за полгода до возможного отказа, снижая риск внеплановых остановок.
5. Поддержка горячего обмена: Замена модуля без остановки производства сохраняет непрерывность работы, важную для отраслей с высокой стоимостью простоя (ядерная энергетика, высокоточная химия).

Примеры применения в областях автоматизации

• Ядерная энергетика (Электростанции): В ядерной электростанции ICS TRIPLEX T8461 контролирует параметры реактора: 20 аналоговых каналов подключены к термопарам K-типа (измерение температуры теплоносителя до +800 °C), 6 — к µV-датчикам деформации реакторной оболочки, а 4 цифровых — к сигналам состояния охлаждающих насосов. При отказе одного канала термопары модуль автоматически переключается на резервный, не прерывая мониторинг — при превышении температуры на 5 °C сигнализирует в контроллер ICS Triplex T9400, который активирует резервную охлаждение.
• Высокоточная химия (Фармацевтика): В фармацевтическом заводе ICS TRIPLEX T8461 управляет синтезом биологически активных веществ: 18 аналоговых каналов измеряют pH (4–20 мА) и температуру реакции (термопары T-типа, -50…+300 °C), 8 — к µV-датчикам концентрации растворов, а 4 цифровых — к клапанам подачи сырья. Точность ±0.1 °C гарантирует стабильность реакции, а резервировка каналов предотвращает отключение процесса при неисправности.
• Аэрокосмическая промышленность (Производство двигателей): В заводе по производству ракетных двигателей ICS TRIPLEX T8461 измеряет температуру горения топлива: 24 аналоговых каналов подключены к термопарам R-типа (до +1700 °C), 4 — к µV-датчикам давления в камере сгорания, а 4 цифровых — к системам пожаротушения. При резком росте температуры на 100 °C модуль сигнализирует в ПЛК Rockwell ControlLogix, который останавливает подачу топлива и активирует защиту.
• Металлургия (Сплавление сверхсплавов): В заводе по производству никелевых сверхсплавов ICS TRIPLEX T8461 контролирует температуру плавки через термопары S-типа (1000…+1500 °C). µV-датчики отслеживают деформацию плавильного тила при нагреве — при превышении деформации на 0.01 мм модуль корректирует нагрев через цифровые выходы, обеспечивая качество сплава.

Сравнение с конкурентами

Советы по выбору и предостережения

Советы по выбору

1. По типу сигналов: Если процесс требует измерения высоких температур (≥850 °C) через термопары или минимальных изменений через µV-датчики, выбирайте ICS TRIPLEX T8461 — аналоги не поддерживают эти сигналы без дополнительных модулей.
2. По требованиям к непрерывности: Для процессов, где нельзя допустить остановку измерения (ядерная энергетика, аэрокосмика), ICS TRIPLEX T8461 подходит лучше благодаря резервировке каналов.
3. По диапазону температуры: Если нужно измерять температуру в диапазоне -270…+1700 °C (например, криогенические процессы, высокотемпературная плавка), ICS TRIPLEX T8461 — единственный подходящий выбор.

Предостережения

1. Калибровка термопар: Раз в 3 месяца калибруйте каналы для термопар через Trusted Studio — это сохраняет точность ±0.1 °C и предотвращает ложные аварийные сигналы.
2. Совместимость с кабелями: Для µV-сигналов и термопар используйте специальные экранированные кабели (с низким сопротивлением и термостойкостью) — обычные кабели искажают сигналы.
3. Монтаж в шкафы: Монтируйте модуль в шкафы с температурным контролем (15…40 °C) и низким уровнем вибраций — перегрев и вибрации снижают срок службы резервирующих компонентов.
4. Обновление прошивки: Раз в 6 месяцев обновляйте прошивку через официальный портал Rockwell Automation — новые версии исправляют ошибки в алгоритмах переключения каналов и улучшают совместимость с ПЛК.
