Описание

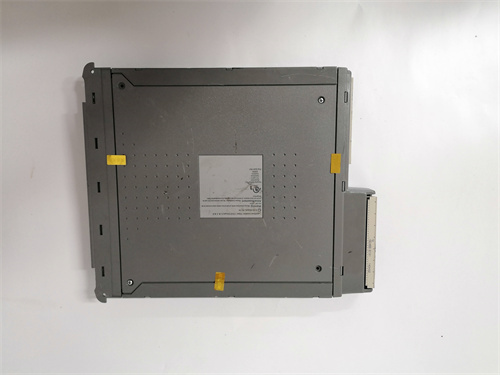

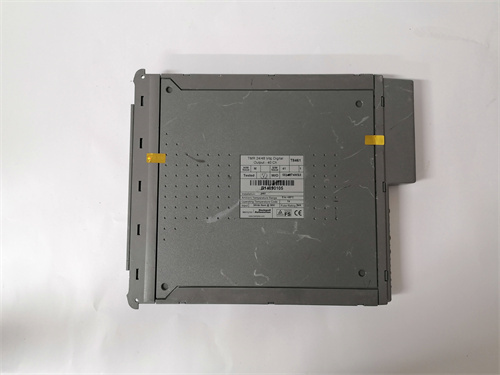

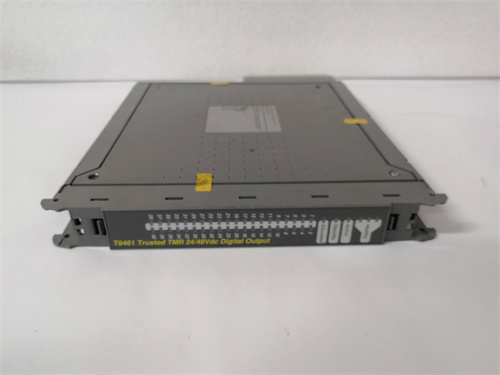

ICS TRIPLEX T8461C
ICS TRIPLEX T8461C является топовым контроллером безопасности (Safety PLC) с триплексной ре던дантной архитектурой, разработанным компанией ICS Triplex (现为 Schneider Electric 旗下品牌) – глобальным лидером в решениях для защиты критических промышленных процессов. Этот контроллер ICS TRIPLEX T8461C специализируется на управлении функциями безопасности в высокорисковых отраслях: нефтегазовая сфера, химическая промышленность, атомная энергетика, металлургия – где требуется абсолютная отказоустойчивость и соответствие стандартам SIL 3 (IEC 61508) [ссылка на продукт]. Благодаря уникальной архитектуре 2oo3D (2 из 3 с диагностикой), высокой вычислительной мощности, robustной конструкции и адаптации к экстремальным промышленным условиям (широкий диапазон температур, вибрации, электромагнитные помехи), ICS TRIPLEX T8461C легко интегрируется в системы аварийного останавливания, защиты от взрывов, контроля реакторных процессов и управления трубопроводными линиями. В составе систем безопасности промышленных объектов ICS TRIPLEX T8461C демонстрирует исключительную надежность (вероятность отказа на час < 10⁻⁹) и быструю реакцию на нештатные ситуации, подтверждая наследие ICS Triplex в разработке компонентов для критических приложений [ссылка на продукт]. Особенно ценен ICS TRIPLEX T8461C в реакторных системах химических заводов, защитных комплексах атомных электростанций, линиях перегрева нефти и газа – где даже кратковременный отказ контроллера может привести к гибели персонала, серьезному экологическому ущербу и разрушению дорогостоящего оборудования.
Технические параметры
- Тип устройства: контроллер безопасности (Safety PLC) с триплексной ре던дантной архитектурой
- Архитектура: 2oo3D (2 out of 3 with Diagnostics) – три полностью независимых процессорных канала с синхронизацией данных и взаимной диагностикой; автоматическое переключение при отказе одного или двух каналов без потери функциональности
- Уровень безопасности: соответствует требованиям SIL 3 (IEC 61508), категории 4 (EN 954-1), Safety Integrity Level 3; сертифицирован по стандартам ATEX, IECEx для применения в взрывобезопасных зонах
- Процессорная часть:
- Три синхронных 32-битных процессора PowerPC, частота работы 1 ГГц
- Ко-процессоры для ускорения математических операций и обработки сигналов в реальном времени
- Память:
- Оперативная память (RAM): 4 ГБ DDR4 (с ошибкоустранением ECC для каждой каналы)
- Постоянная память (Flash ROM): 16 ГБ (для хранения программ, конфигураций и логов событий за несколько лет)
- Энергонезависимая память (NVRAM): 128 КБ (для сохранения критических данных при отключении питания)
- Поддерживаемые языки программирования: Function Block Diagram (FBD), Structured Text (ST), Sequential Function Chart (SFC), Ladder Logic (LL) – в соответствии с IEC 61131-3 (специализированные для безопасности)
- Коммуникационные интерфейсы:
- Ethernet: 6 портов Gigabit Ethernet (RJ45/оптический) – поддерживают протоколы IEC 61850, Modbus TCP, Ethernet/IP, PROFINET IO, OPC UA
- Serial: 4 порта RS-485 (Modbus RTU) для связи с устаревшими модулями и сенсорами
- Опциональные интерфейсы: CANopen, DeviceNet, PROFIBUS DP
- Поддержка ре던дантной коммуникации (Media Redundancy Protocol, MRP) и горячего заменения (Hot Swap)
- Поддержка модулей I/O:
- Типы модулей: цифровые (DI/DO), аналоговые (AI/AO), специализированные (энкодерные входы, сигналы безопасности, интерфейсы с сенсорами взрывобезопасности)
- Максимальное количество подключаемых модулей: 256 (через внутреннюю шину ICS Triplex T-Link)
- Совместимость с модулями I/O ICS Triplex (например, T8431 DI, T8432 DO, T8433 AI)
- Время отклика: гарантированное время обработки критических цифровых сигналов < 0,2 мс; аналоговых сигналов < 0,5 мс
- Питание: 24 В ПН (дублированное ре던дантное питание, диапазон 18–30 В); потребление не более 60 Вт (без модулей I/O)
- Температурный диапазон работы: -20 °C до +60 °C (операция), от -30 °C до +70 °C (хранение)
- Уровень защиты: IP20 (для установки в шасси ICS Triplex или закрытые промышленные щиты)
- Конструкционные особенности:
- Корпус: металлический с термодиспергирующим покрытием и антикоррозионной обработкой
- Монтаж: на рейку DIN, совместим с шасси ICS Triplex T8100
- Разъемы: фиксированные, защищенные от вибраций и пыли
- Размеры: 35 мм (ширина) × 120 мм (высота) × 140 мм (глубина)
- Масса: 1,5 кг
- Стандарты соответствия: IEC 61508, EN 61000-6-2 (ЭМС), UL 508, CE, IECEx, ATEX, ISO 9001
- Защитные функции: мониторинг самодиагности (проверка процессоров, памяти, шин, коммуникаций), защита от статического разряда (±25 кВ), фильтрация электромагнитных помех, шифрование конфигурации и логов, индикация состояния каждого канала (LED – активность/авария/ре던дантность)
Преимущества и особенности
ICS TRIPLEX T8461C выделяется уникальной триплексной архитектурой 2oo3D: три независимых канала работают синхронно, обмениваются данными и взаимно диагностируют друг друга, что гарантирует обнаружение даже двойных отказов и предотвращает ложные срабатывания или неотработки системы безопасности – критично для SIL 3 приложений. Ключевым преимуществом является высокая вычислительная мощность (три процессора 1 ГГц) и большой объем памяти: позволяет обрабатывать сложные алгоритмы безопасности, хранить длительные логи событий (до нескольких лет) и поддерживать большое количество подключенных модулей I/O без снижения производительности. Контроллер имеет сертификацию для взрывобезопасных зон (ATEX, IECEx): может работать в зонах 1, 2, 21 и 22 по опасности взрыва, что расширяет его применение в нефтегазовых и химических производствах. Также ICS TRIPLEX T8461C поддерживает расширенную дистанционную диагностику и интеграцию с системами DCS любых брендов: операторы могут отслеживать состояние каждого канала и модуля в реальном времени через центральную систему, а совместимость с протоколами IEC 61850, OPC UA позволяет интегрировать контроллер в существующие автоматизированные комплексы без сложных шлюзов. Особая особенность – горячее заменение компонентов: возможность замены неисправного модуля I/O или коммуникационного интерфейса без остановки процесса, минимизируя простои и потерь производства.
Прикладные области и кейсы
ICS TRIPLEX T8461C широко используется в нефтегазовой сфере (добывающие платформы, трубопроводные системы, перегрузочные станции, системы защиты от взрывов), химической промышленности (реакторные установки, линии синтеза химикатов, системы дозирования токсичных реагентов), атомной энергетике (системы защиты реакторов, системы аварийного охлаждения, распределительные подстанции), металлургии (электродные печи – система защиты от перегрева, прокатные линии – блокировка опасных операций) и пищевой промышленности (крупные варочные котлы – аварийное останавливание при превышении температуры). В трубопроводных системах нефтегазовой отрасли контроллер управляет системой аварийного закрытия клапанов: ICS TRIPLEX T8461C обрабатывает сигналы от датчиков давления и утечек, через триплексную архитектуру гарантирует срабатывание клапанов даже при отказе двух каналов, а быстрая время отклика (<0,2 мс) предотвращает крупные утечки нефти или газа. В реакторных установках химических заводов он контролирует параметры синтеза: соответствие SIL 3 и сертификация ATEX подтверждают безопасность работы в взрывобезопасных зонах, а интеграция с DCS Siemens позволяет передавать данные о состоянии системы в центральное управление. В атомных электростанциях ICS TRIPLEX T8461C управляет системой защиты реактора: мониторит температуру, давление и уровень воды, автоматически активирует аварийные процедуры при опасных режимах и хранит детальные логи событий для последующего анализа и аудита.
Сравнение с конкурентами
По сравнению с аналогичными контроллерами безопасности (например, TRICONEX PLM 3900N, Siemens F 410-5, ABB 800xA Safety PLC), ICS TRIPLEX T8461C имеет несколько преимуществ. Во-первых, более высокая вычислительная мощность и объем памяти – позволяет обрабатывать более сложные процессы и хранить большее количество логов событий, что критично для длительных промышленных циклов. Во-вторых, сертификация для широкого круга взрывобезопасных зон (ATEX, IECEx) – адаптирован к работе в более опасных средах, чем аналоги с ограниченной сертификацией. В-третьих, поддержка большого количества модулей I/O (256) – более масштабируемый для крупных энергетических и нефтегазовых комплексов. Недостатком по сравнению с контроллерами ABB 800xA является более высокая стоимость, но для систем с требованиями к максимальной безопасности, отказоустойчивости и масштабируемости ICS TRIPLEX T8461C является безальтернативным решением.
Советы по выбору и предостережения
При выборе ICS TRIPLEX T8461C необходимо учитывать требуемый уровень безопасности (SIL 3), тип промышленного процесса (нефтегазовый/химический/атомный), количество подключаемых модулей I/O и требования к интеграции с существующей DCS. Для систем с более низкими требованиями (SIL 2) рекомендуется модель ICS Triplex T8460C с упрощенной архитектурой. При установке ICS TRIPLEX T8461C следует использовать только сертифицированные компоненты ICS Triplex (модули I/O, кабели, разъемы), обеспечить ре던дантное питание и соблюдать правила монтажа в взрывобезопасных зонах (если применимо). Перед эксплуатацией необходимо проверить конфигурацию через программное обеспечение ICS Triplex TriStation, протестировать все сценарии аварийного останавливания и подтвердить соответствие SIL 3 с помощью независимых сертификационных организаций. Важно регулярно обновлять прошивку через официальный портал Schneider Electric, архивировать логи событий и проводить ежедневные проверки состояния каналов – это позволяет поддерживать уровень безопасности и предотвращать сбои в критический момент. Не рекомендуется использовать ICS TRIPLEX T8461C в условиях температуры ниже -20 °C или выше 60 °C, в влажных средах без дополнительной защиты или с несертифицированными модулями I/O – это может привести к потере соответствия SIL 3 и снижению надежности системы безопасности.
