Описание
Общее описание продукта

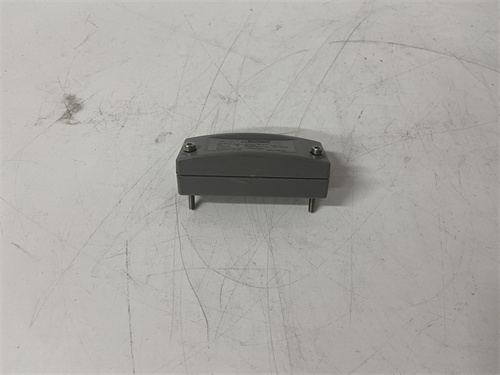

Основным объектом рассмотрения — ICS TRIPLEX T9310-02 (ссылка на продукт: [вставить ссылку]). Это промышленный контроллер безопасности (Safety PLC) компании ICS Triplex (часть Schneider Electric), разработанный для управления и защиты критических промышленных процессов (нефтегаз, химическая промышленность, атомная энергетика) в системах безопасности SIS (Safety Instrumented System) с требованиями к классу SIL 3. ICS TRIPLEX T9310-02 специализируется на выявлении нештатных ситуаций (перегрев, перепад давления, утечка опасных веществ) и автоматизации аварийных действий (отключение оборудования, активация систем тушения, сброс нагрузки), обеспечивая максимальную безопасность персонала и сохранение оборудования. Благодаря тройной модульной архитектуре (TMR — Triple Modular Redundancy) и высокой отказоустойчивости, ICS TRIPLEX T9310-02 гарантирует надежную работу даже при отказе одного или двух компонентов, а глубокая интеграция с экосистемой ICS Triplex упрощает конфигурацию и обслуживание. Особенно ценной является его сертификация по международным стандартам и возможность масштабирования, что делает контроллер ключевым элементом в проектах с критическими требованиями к безопасности.
Технические параметры продукта
- Тип устройства: Контроллер безопасности SIS с тройной модульной архитектурой (TMR)
- Класс безопасности: Согласно IEC 61508 SIL 3, IEC 61513 (для атомной энергетики), ANSI/ISA 84.00.01 (для нефтегаза)
- Архитектура и производительность:
- Процессор: Тройной ядро промышленного процессора 1 ГГц (каждый модуль с независимым процессором)
- Оперативная память: 2 ГБ DDR4 (резервированная для каждого модуля)
- Флеш-память: 16 ГБ (для хранения программ, конфигураций и логов)
- Частота обработки сигналов: 1000 инструкций/мс (для реального-time реакции на нештатные события)
- Входные/выходные интерфейсы:
- Поддержка I/O модулей: Подключение до 64 модулей цифровых/аналоговых I/O ICS Triplex (например, T9400, T9450)
- Максимальное количество каналов: 2048 дискретных входов/выходов или 512 аналоговых входов/выходов
- Коммуникационные интерфейсы:
- Промышленные протоколы: Modbus TCP/IP, PROFIBUS DP, Ethernet/IP, FOUNDATION Fieldbus H1, IEC 61850 (для интеграции с DCS и системами мониторинга)
- Коммуникационные порты: 4 портa Ethernet (10/100/1000 Mbps), 2 портa RS485
- Электрические характеристики:
- Питание: Двухканальное питание 24 В DC (18–32 В DC), потребляемая мощность ≤ 60 Вт
- Изоляция: Галваническая изоляция 2500 В AC между модулями и внешними интерфейсами
- Операционные условия:
- Рабочая температура: от -20 °C до +70 °C
- Влажность: До 95% (без конденсации)
- Устойчивость к вибрациям: 10 g (5–500 Гц) — согласно стандарту IEC 60068-2-6
- Габаритные размеры: 19-дюймовое Rack-Mount 3U (132 мм × 483 мм × 350 мм) — стандартный размер для серверных стойков
- Класс защиты: IP20 (для монтажа в закрытых распределительных щитах безопасной зоны)
- Монтаж: Rack-Mount 3U (совместимо с стандартными 19-дюймовыми стойками)
- Дополнительные функции: Встроенная диагностика в реальном времени, логирование событий (последние 100 000 записей), поддержка горячей замены модулей (hot-swap), обновление прошивки по сети, интеграция с ПО ICS Triplex Toolset, сертификации DNV GL, ABS (для морской промышленности) и ISO 9001
Преимущества и особенности
- Тройная модульная архитектура (TMR) для SIL 3: Три полностью независимых модуля с голосованием обеспечивают максимальную отказоустойчивость — при отказе одного модуля контроллер продолжает работать в режиме 2-out-of-2D, при отказе двух модулей — переключается на безопасный режим аварийной остановки. Это критично для процессов, где отказ системы может привести к катастрофическим последствиям (например, взрыв на нефтегазовой площадке или утечка радиоактивных веществ в атомной ЭС).
- Высокая производительность и реальное-time реакция: Процессоры 1 ГГц и частота обработки 1000 инструкций/мс позволяют ICS TRIPLEX T9310-02 мгновенно реагировать на нештатные сигналы — например, при превышении критической температуры в реакторе контроллер активирует аварийное остановление за 10 мс, предотвращая разрушение оборудования.
- Глубокая интеграция и масштабируемость: ICS TRIPLEX T9310-02 легко интегрируется с DCS Schneider Electric, Siemens и ABB через стандартные промышленные протоколы, а также с I/O модулями ICS Triplex. Возможность подключения до 64 модулей позволяет масштабировать систему от небольших производственных линий до крупных заводов (например, нефтеперерабатывающих комплексы с несколькими реакторами).
- Расширенная диагностика и логирование: Встроенная диагностика контролирует состояние каждого модуля, канала I/O и коммуникационного интерфейса, передавая данные об ошибках в систему мониторинга. Логирование 100 000 событий помогает анализировать причины сбоев и соответствовать требованиям регулирующих органов (например, Ростехнадзора в России, OSHA в США).
- Долговечность и сертификации: Использование компонентов класса Military Grade и сертификации по стандартам SIL 3, IEC 61513 и ANSI/ISA 84.00.01 гарантирует срок службы контроллера до 20 лет при круглосуточном режиме работы. Поддержка hot-swap модулей позволяет заменять неисправные компоненты без остановки системы безопасности, минимизируя время простоя.
Случаи применения в отраслях
- Нефтегазовая промышленность (нефтепереработка): ICS TRIPLEX T9310-02 управляет системой защиты колонн ректификации, контролируя температуру, давление и уровень нефти через аналоговые I/O модули. При превышении критических параметров контроллер автоматически отключает подачу сырья и активирует системы тушения, предотвращая утечку и пожар. Интеграция с DCS Schneider Electric позволяет операторам отслеживать состояние системы в реальном времени через единый интерфейс.
- Химическая промышленность (производство ядовитых химикатов): Контроллер защищает реакторы с опасными веществами, выявляя утечки через датчики уровня и концентрации. ICS TRIPLEX T9310-02 отключает приводы реактора и активирует систему нейтрализации опасных веществ, а тройная архитектура гарантирует выполнение аварийных команд даже при отказе компонентов. Сертификация SIL 3 подтверждает соответствие требованиям международных стандартов безопасности.
- Атомная энергетика (вспомогательные системы реактора): ICS TRIPLEX T9310-02 контролирует системы охлаждения и подачи топлива, выявляя перепады давления и температуры. При нештатном режиме контроллер активирует аварийное снижение нагрузки и закрытие защитных штор, предотвращая перегрев реактора. Сертификация IEC 61513 подтверждает соответствие требованиям к безопасности атомных объектов.
- Морская нефтегазовая промышленность (морские платформы): Контроллер управляет системами защиты компрессоров и трубопроводов, устойчив к вибрациям и влажности. ICS TRIPLEX T9310-02 активирует аварийное отключение оборудования при волнении или утечке газа, а интеграция с системами навигации обеспечивает синхронность работы с другими системами платформы.
Сравнение с конкурентами
В таблице ниже представлено сравнение ICS TRIPLEX T9310-02 с аналогичными контроллерами безопасности SIL 3:
| Параметр | ICS TRIPLEX T9310-02 | Triconex Tricon CX9000 | Siemens S7-400FH (6ES7417-5FT08-0AB0) |
|---|---|---|---|
| Архитектура | TMR (тройная) | TMR (тройная) | Двухканальная (1oo2D) |
| Класс безопасности | IEC 61508 SIL 3 | IEC 61508 SIL 3 | IEC 61508 SIL 3 |
| Максимальное количество I/O каналов | 2048 (дискретные) / 512 (аналоговые) | 1536 (дискретные) / 384 (аналоговые) | 1024 (дискретные) / 256 (аналоговые) |
| Процессорная мощность | 3 × 1 ГГц | 3 × 800 МГц | 2 × 600 МГц |
| Протоколы связи | Modbus, PROFIBUS, IEC 61850 | Modbus, FOUNDATION Fieldbus | PROFINET, Modbus |
| Цена (примерная) | Высокая | Высокая | Высокая |
Ключевые различия: ICS TRIPLEX T9310-02 выделяется более высокой процессорной мощностью, большим количеством поддерживаемых I/O каналов и поддержкой протокола IEC 61850 (критического для энергетики) по сравнению с аналогами. Triconex Tricon CX9000 имеет схожую TMR-архитектуру, но меньше каналов, а Siemens S7-400FH — двухканальную архитектуру, что снижает отказоустойчивость по сравнению с TMR. Для проектов с большим количеством I/O устройств и требованиями к интеграции с энергетическими системами ICS TRIPLEX T9310-02 является оптимальным выбором.
Советы по выбору
- Определите класс безопасности и архитектуру: Для процессов с требованиями SIL 3 и критической важностью (например, защита реакторов, нефтегазовые площадки) ICS TRIPLEX T9310-02 с TMR-архитектурой — идеальный выбор. Для систем SIL 2 можно рассмотреть более экономичные модели ICS Triplex или аналогов.
- Проверьте количество I/O каналов: 2048 дискретных или 512 аналоговых каналов достаточно для крупных проектов (например, крупные химические заводы). Для проектов с меньшим количеством устройств (≤ 512 дискретных каналов) можно выбрать модели с ограниченным масштабом.
- Учтите совместимость с DCS и протоколами: Если используется DCS Schneider Electric или требуется поддержка IEC 61850 (энергетика), ICS TRIPLEX T9310-02 автоматически интегрируется без дополнительной настройки. Для систем Siemens PCS 7 лучше выбрать Siemens S7-400FH.
- Оцените условия эксплуатации: В цехах с сильными вибрациями (морские платформы, металлургия) контроллер с устойчивостью 10 g подходит лучше, чем модели с более низкой устойчивостью.
Меры предосторожности
- Программируйте логику безопасности с учетом всех сценариев: Используйте ПО ICS Triplex Toolset для детального моделирования нештатных ситуаций (перегрев, утечка, отключение питания) и настройки соответствующих аварийных действий. Проверяйте программу независимым специалистом для исключения ошибок в логике.
- Регулярно тестируйте систему безопасности: Каждый полугодие выполняйте функциональные тесты ICS TRIPLEX T9310-02 — симулируйте нештатные сигналы и проверяйте корректность работы выходных устройств (отключение оборудования, активация тушения). Документируйте результаты тестов в соответствии с требованиями стандартов SIL 3.
- Отключите контроллер при обслуживании (кроме hot-swap): Перед заменой модулей или обновлением прошивки отключите обе каналы питания и обезопасите оборудование (разрядите конденсаторы, установите запрещающие знаки). При использовании hot-swap следуйте инструкциям ICS Triplex — не отключайте критические модули при активной работе системы.
- Регулярно обновляйте прошивку и ПО: Скачивайте актуальные версии прошивки и ПО ICS Triplex Toolset с официального сайта. Обновления исправляют ошибки безопасности, улучшают стабильность работы и добавляют поддержку новых протоколов, критических для защиты процессов.
- Ограничьте доступ к управлению контроллером: Настройте права доступа через ПО ICS Triplex Toolset — предоставьте права на программирование только инженерам по безопасности, а операторам — только права на просмотр состояния. Это предотвращает несанкционированные изменения логики безопасности.
