Описание

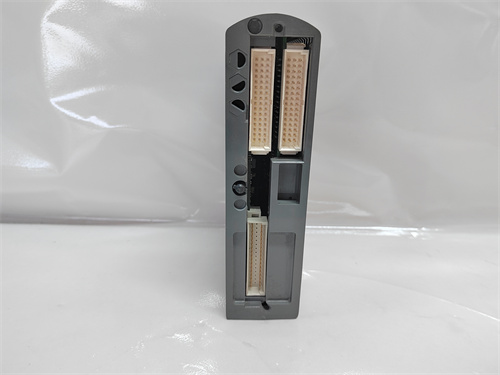

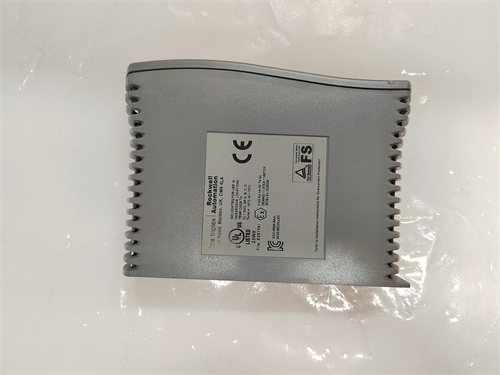

ICS TRIPLEX T9802 — это высоконадежный питательный модуль для систем безопасности (SIS) класса SIL 3, разработанный компанией ICS TRIPLEX (филиал Rockwell Automation) для критических промышленных процессов. Он специализируется на обеспечении стабильного и резервированного питания контроллеров безопасности (например, ICS TRIPLEX T8270), модулей I/O (T8400 серии) и коммуникационных устройств (T9000 серии) в нефтегазовой, химической, энергетической и фармацевтической отраслях. В составе SIL 3-систем ICS TRIPLEX T9802 соответствует требованиям стандартов IEC 61508/61511, становясь ключевым элементом для предотвращения отказов из-за нестабильного электроснабжения.
Описание продукта
ICS TRIPLEX T9802 относится к линейке питательных модулей ICS TRIPLEX T9800, отличая себя двойной резервированной архитектурой (2 избыточных канала питания) — это означает, что он включает два независимых блоков питания, которые одновременно подают напряжение 24 В DC и постоянно мониторят состояние друг друга. При отключении или сбое одного канала ICS TRIPLEX T9802 автоматически переключается на второй канал без перерыва в питании, поддерживая работоспособность всей системы и обеспечивая вероятность отказа на отказ (PFD) ≤10⁻⁹.
Особенностью ICS TRIPLEX T9802 является широкий диапазон входного напряжения: он работает с сетями переменного тока 100–240 В АС (50/60 Гц) или постоянного тока 120–300 В DC, что делает его универсальным для разных условий электроснабжения — например, использования в промышленных цехах с 220 В АС или в полевых объектах с батарейным питанием 240 В DC. Также ICS TRIPLEX T9802 поддерживает подключение внешних батарей резервного питания (24 В DC, 7–12 А·ч): при полном отключении основного электроснабжения модуль автоматически переключается на батареи, обеспечивая питание системы в течение до 8 часов — достаточное время для устранения неполадок с электроснабжением.
ICS TRIPLEX T9802 оснащен встроенной системой защиты и диагностики: он включает защиту от перегрузок (максимальный выходной ток 10 А), коротких замыканий и перепадов напряжения, а также детектирует деградацию батарей, снижение эффективности блоков питания и выход параметров за допустимый диапазон. При возникновении проблем ICS TRIPLEX T9802 передаёт коды ошибок в контроллер ICS TRIPLEX T8270 через цифровой интерфейс Modbus RTU или локальный индикатор (LED-светодиоды), позволяя операторам быстро локализовать неисправность (например, слабая батарея) и устранить её до полного отключения питания.
В практическом применении ICS TRIPLEX T9802 часто используется в крупных нефтеперерабатывающих заводах (питание контроллеров T8270 и модулей T8471), химических комплексах (питание коммуникационных модулей T9451) и тепловых электростанциях (питание систем аварийного останова котлов). ICS TRIPLEX T9802 имеет компактную конструкцию для монтажа на DIN-рейк в автоматизационных щитах, уровень защиты корпуса IP20 и сертификации ATEX, IECEx (для опасных зон) и UL 1998. Модуль легко интегрируется с ПО ICS Triplex ProSafe-RS, где пользователи отслеживают состояние питания в реальном времени и настраивают параметры защиты (например, порог перегрузки).
Технические параметры
- Тип устройства: Резервированный питательный модуль для систем SIS
- Архитектура: Двойная резервация (2 канала), режим 1oo2 (1 из 2 каналов для питания)
- Характеристики безопасности:
- Уровень SIL: Подходит для SIL 3-систем (IEC 61508)
- PFD: ≤10⁻⁹
- Электрические характеристики:
- Входное напряжение: 100–240 В АС (50/60 Гц) или 120–300 В DC
- Выходное напряжение: 24 В DC ±2%
- Максимальный выходной ток: 10 А (суммарный для двух каналов)
- Поддержка батарей резервного питания: 24 В DC, 7–12 А·ч (внешние)
- Функции защиты:
- Защита от перегрузок: Срабатывание при токе >11 А
- Защита от коротких замыканий: Автоматический отключение канала при сопротивлении <0.5 Ом
- Защита от перепадов напряжения: Срабатывание при выходе напряжения за диапазон 22–26 В DC
- Эксплуатационные условия:
- Температурный диапазон: -20 °C до +60 °C (рабочий), -40 °C до +85 °C (хранение)
- Влажность: 5%–95% RH (без конденсации)
- Уровень защиты корпуса: IP20
- Совместимость: Контроллеры ICS TRIPLEX T8270; модули I/O T8400 серии, коммуникационные модули T9000 серии; ПО ICS Triplex ProSafe-RS
Преимущества и особенности
- Двойная резервация питания: ICS TRIPLEX T9802 гарантирует бесперебойное питание при отказе одного канала, превосходя одноканальные питательные модули (SIL 1/SIL 2) в критических сценариях.
- Универсальный входной диапазон: Поддержка 100–240 В АС/120–300 В DC позволяет использовать модуль в разных условиях электроснабжения, без необходимости дополнительных трансформаторов.
- Резервное питание от батарей: Подключение внешних батарей обеспечивает работоспособность системы в течение до 8 часов при отключении основного электроснабжения.
- Продвинутая диагностика: Детекция деградации батарей и сбоев блоков питания помогает операторам устранить проблемы предотвратиельно, а не после отказа.
- Легкая интеграция: Совместимость с контроллерами T8270, модулями T8400/T9000 и ПО ProSafe-RS упрощает настройку и мониторинг.
Примеры применения в областях автоматизации
- Нефтегазовая отрасль (Газопереработка): В газоперерабатывающем объекте ICS TRIPLEX T9802 питает контроллер ICS TRIPLEX T8270 и 4 модуля I/O T8461 (управляют аварийными клапанами). Модуль работает от сети 220 В АС и имеет подключённые батареи 24 В DC (10 А·ч). При внезапном отключении электроснабжения ICS TRIPLEX T9802 переключается на батареи, поддерживая питание системы в течение 6 часов — достаточно для восстановления электроснабжения и предотвращения аварии с газом.
- Химическая промышленность (Реакторные блоки): В химическом комплексе ICS TRIPLEX T9802 обеспечивает питание коммуникационный модуль T9451 и контроллер T8270. Он использует входное напряжение 300 В DC (батарейное питание для полевых условий) и автоматически переключается между двумя каналами при нестабильности. При снижении ёмкости резервных батарей модуль сигнализирует в ProSafe-RS, операторы заменяют батареи без остановки реактора.
- Энергетика (Тепловые электростанции): В ТЭС ICS TRIPLEX T9802 питает систему аварийного останова котла (контроллер T8270 + модули T8402). Модуль работает от сети 110 В АС и защищает систему от перегрузок при включении дополнительного оборудования. При сбое одного канала питания переключение происходит за 1 мс, не вызывая перерыва в работе защиты котла.
Сравнение с конкурентами
| Параметр | ICS TRIPLEX T9802 | Аналог 1 (Siemens SITOP PSU100C) | Аналог 2 (Emerson DeltaV Power Module) |
|---|---|---|---|
| Архитектура | Двойная резервация (SIL 3) | Одноканальная (SIL 1) | Двойная резервация (SIL 2) |
| Входной диапазон | 100–240 В АС/120–300 В DC | 120–230 В АС | 85–264 В АС |
| Максимальный выходной ток | 10 А | 5 А | 8 А |
| Поддержка батарей | Да (7–12 А·ч) | Нет | Да (5–10 А·ч) |
| Сертификации ATEX | Да | Нет | Да |
Советы по выбору и предостережения
Советы по выбору
- Для SIL 3-систем: Если ваша система требует максимальной надежности питания (нефтегаз, химия), ICS TRIPLEX T9802 — оптимальный выбор, так как аналоги не достигают SIL 3.
- По условиям электроснабжения: Для объектов с нестабильным входным напряжением (100–240 В АС) или батарейным питанием (120–300 В DC) модуль универсальнее конкурентов.
- По мощности: Для питания нескольких устройств (контроллер + 4–6 модулей I/O) максимальный ток 10 А ICS TRIPLEX T9802 подходит лучше, чем аналоги с 5–8 А.
Предостережения
- Подключение батарей: Используйте только оригинальные батареи ICS TRIPLEX (24 В DC, 7–12 А·ч) — несовместимые батареи могут привести к повреждению модуля или снижению времени резервного питания.
- Регулярная проверка: Раз в 3 месяца проверяйте ёмкость батарей и состояние каналов через ПО ProSafe-RS — это предотвращает внезапное отключение резервного питания.
- Монтаж: Устанавливайте ICS TRIPLEX T9802 на расстоянии не менее 15 см от нагружаемых компонентов (например, модулей I/O) — перегрев окружающей среды (>60 °C) снижает эффективность блоков питания.
- Защита от перегрузок: Не превышайте максимальный выходной ток 10 А — перегрузка приведет к автоматическому отключению модуля и остановке системы.
