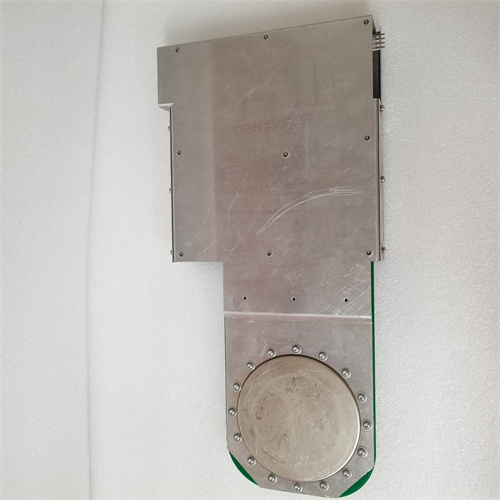

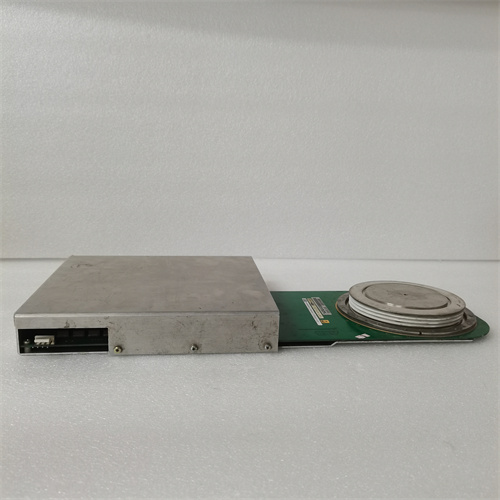

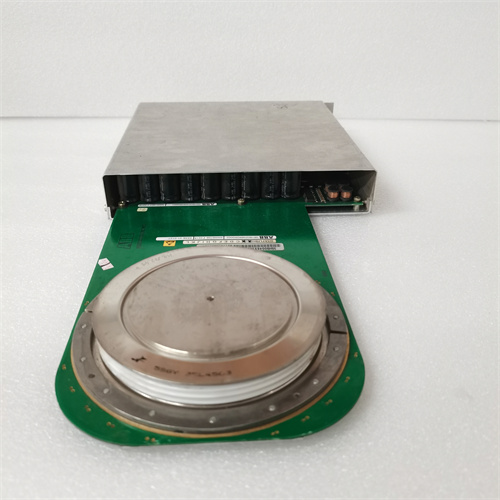

IGBT модуль ABB 5SHY35L4503 | HiPak, склад, гарантия 12 мес.

Описание

Product Introduction

Слышал я от коллег с металлургических комбинатов: «Привод встал, плавим воздух, а денежки — в трубу». Самая частая точка отказа в таких системах — силовая часть. И если у вас привод ACS6000 или аналогичный, то ABB 5SHY35L4503 — это тот самый узел, на котором держится весь цикл. Это не просто транзистор, это силовой стержень системы. В комплекте с платами управления (3BHB004693R0001, 3BHB004692R0002) и интерфейсом 5SXE01-0127 вы получаете законченное решение для восстановления высоковольтного преобразователя.

Главное преимущество этого набора — пресс-пакетная конструкция (StakPak). В отличие от модулей с припаянными выводами, этот элемент не боится термоциклирования. Если у вас нагрузка «рваная» — прокатные станы, цементные мельницы — здесь эта архитектура отрабатывает на 100% лучше по сроку службы. Потеря контакта из-за перепада температур здесь исключена конструктивно.

SOP Quality Transparency (QA Process)

Перед отгрузкой такого ответственного оборудования мы не ограничиваемся визуальным осмотром. Сквозная проверка по протоколу включает:

1. Входной контроль: Сверка лазерной маркировки на корпусе 5SHY35L4503 с базой данных ABB. Проверка подлинности голограмм и заводской упаковки плат 3BHB004693R0001. Любое несоответствие — стоп-фактор.
2. Нагрузочное тестирование: Для силового модуля — проверка вольт-амперных характеристик на тестере IGBT (например, на приборе LEM) под напряжением 2500 В. Измерение порогового напряжения и крутизны характеристики.
3. Электрические тесты: Прозвонка обратных диодов, проверка сопротивления изоляции между всеми выводами и основанием (базовое требование — не менее 10 МОм при 1000 В).
4. Проверка прошивки: Для плат 5SXE01-0127 и 3BHB004693R0001 — считывание и верификация ревизии прошивки через диагностический софт. Фиксация версии в протоколе (это критично для совместимости с материнской платой контроллера).
5. Упаковка: Герметичный ESD-пакет (защита от статики), контейнер с виброгасящим наполнителем, термоиндикатор (контроль перегрева при транспортировке) и пломба ОТК.

Technical Pitfalls Guide (Технические подводные камни)

• Момент затяжки. Это бич всех пресс-пакетных модулей. Спецификация усилия при монтаже 5SHY35L4503 — жесткая. Недотянули — получили переходное сопротивление и локальный перегрев. Перетянули — раскололи кремний внутри корпуса. Видел я модули, которые «прогорели» именно из-за того, что монтажник работал динамометрическим ключом «на глаз».
• Конфликт ревизий плат. Плата драйвера 3BHB004693R0001 (старая ревизия) может «не подружиться» с новой прошивкой интерфейсного модуля 5SXE01-0127. Симптом: ошибка «Desat» (насыщение) или отказ запуска. Всегда требуйте лог совместимости ревизий от поставщика.
• ESD-пробой плат управления. Платы 3BHB004692R0002 крайне чувствительны к статике. Один раз электрик решил «поправить» разъем пальцем на синтетике — заменили потом всю плату. Распаковывать только заземленным!
• Проблема с обратным диодом. Внешне IGBT цел, но внутренний диод «убит» микросекундным перенапряжением. Прозвонка тестером часто показывает «живой» PN-переход, но под нагрузкой он не держит обратное напряжение. Нужен импульсный тестер, а не простая цифра.

Key Technical Specifications

Key Selling Points

• Складской комплект: Предлагаем полный сет (силовой модуль + 3 платы управления). Исключаем риск несовместимости компонентов при самостоятельной сборке.
• Ресурс: Пресс-пакетная технология выдерживает >10 000 циклов «пуск-останов» без деградации кристалла. Для крановых и экскаваторных приводов — лучшее решение.
• КЭФ-экономика: Прямая замена для ACS6000 и PVI. Не требует доработки шин и системы охлаждения — «болт-он».
• Прозрачность: Предоставляем скриншоты тестирования ВАХ и протокол совместимости ревизий плат (firmware log).
• Не подходит для: Ремонта «кустарными» методами. Если у вас нет динамометрического ключа и заземленного антистатического браслета — даже не открывайте коробку.

 FAQ

В: Модуль 5SHY35L4503 новый или восстановленный?
О: Позиция приходит как new surplus (новый складской остаток). Это не refurb (восстановленный). Мы проверяем каждый модуль, но он не был в эксплуатации. Платы — оригинал ABB, без следов пайки.

В: У меня сейчас стоит старый модуль, но платы 3BHB004692R0002 нет. Ваш комплект подойдет?
О: Да, наш комплект включает эту плату. Это стандартная обвязка для данного IGBT. Но! Проверьте ревизию вашей материнской платы. Старые ревизии (до 2010 г.) могут требовать перемычек на разъеме. Скиньте фото разъема — скажу точно.

В: Можно ли заменить только IGBT, оставив старые платы?
О: По опыту — рискованно. Платы 3BHB004693R0001 (драйвер) имеют настройки под конкретную партию модулей. Если поставить новый модуль со старым драйвером, может выбивать по защите di/dt. Мы рекомендуем менять комплектом.

В: Потеряются ли настройки привода при замене?
О: Если меняете только силовую стойку (IGBT и платы драйвера), параметры верхнего уровня (задания скорости, ПИД-регуляторы) хранятся в контроллере AC800PEC. Они не сотрутся. Но калибровку токовых шунтов придется проверить.

В: Какая гарантия на комплект?
О: 12 месяцев с даты отгрузки. Гарантия покрывает скрытые дефекты компонентов. Но учтите: если модуль сгорит из-за перекоса фаз на входе трансформатора — это уже режим работы, не гарантийный случай.

В: Что за разъемы на 5SXE01-0127?
О: Это оптоволоконные приемопередатчики (типично для связи с платой управления). Разъемы под кабель диаметром 2.2 мм (HFBR). Важно: перед подключением прочистите оптические порты сжатым воздухом. Грязь на линзе — причина 50% ошибок синхронизации.
