Описание

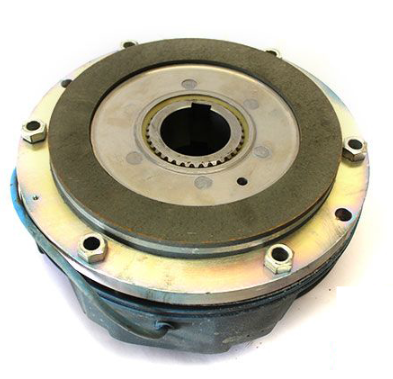

INTORQ BFK458-20E — это электромагнитный тормоз промышленного класса от компании INTORQ, разработанный для точного регулирования скорости и остановки вращательных механизмов (электродвигателей, конвейеров, валов) в системах автоматизации. Он сочетает компактность с высоким моментом торможения, что делает его востребованным в машиностроении, деревообработке и логстике.
Описание продукта
Тормоз INTORQ BFK458-20E работает по принципу электромагнитного сцепления: при подаче напряжения на катушку создается магнитное поле, которое отводит тормозной колодок от вала, разрешая вращение. При отключении напряжения пружины возвращают колодок в исходное положение, обеспечивая торможение с моментом 20 Нм (номинальный) и до 40 Нм (пиковый). Например, на конвейерах сортировки посылок INTORQ BFK458-20E останавливает секции с точностью ±0,5 мм, что критично для правильного распределения грузов.
INTORQ BFK458-20E оснащен сухим фрикционным материалом, устойчивым к температуре до 120°C, что исключает выгорание при частых торможениях (до 1000 циклов в час). Катушка питается от 24 В постоянного тока (ток потребления 1,8 А при срабатывании), а для сохранения состояния “разрешено вращение” при отключении питания предусмотрена опционная электромагнитная защита. Корпус изготовлен из литого алюминия с защитным покрытием, класс защиты IP54, что обеспечивает защиту от пыли и струй воды.
INTORQ BFK458-20E монтируется на валы диаметром 15–25 мм с помощью адаптерных втулок, что упрощает установку на разнообразное оборудование. Он функционирует в диапазоне температур от -20°C до +80°C, выдерживая вибрации до 10 Гц. Сертификация на соответствие стандартам DIN 15435 и CE подтверждает его надежность, а наличие индикатора состояния катушки (светодиод) упрощает диагностику неисправностей.
Технические параметры
- Тип устройства: Электромагнитный тормоз с сухим фрикционным контактом.
- Номинальный момент торможения: 20 Нм.
- Пиковый момент торможения: 40 Нм (для кратковременных нагрузок).
- Напряжение катушки: 24 В постоянного тока.
- Ток потребления: 1,8 А (при срабатывании), 0,2 А (в состоянии удержания).
- Диаметр вала: 15–25 мм (с адаптерами).
- Частота циклов: до 1000 торможений/час.
- Габариты: 105 мм (диаметр) × 58 мм (длина).
- Класс защиты: IP54.
- Диапазон рабочих температур: -20°C — +80°C.
- Сертификаты: CE, DIN 15435, RoHS.
Преимущества и особенности
- Точное торможение: Низкий разброс момента делает INTORQ BFK458-20E подходящим для систем с требованием позиционирования.
- Выносливость: Фрикционные материалы и корпус из алюминия обеспечивают долговечность (сервисный ресурс до 1 млн циклов).
- Безопасность: Класс защиты IP54 позволяет использовать тормоз в условиях с пылью и влажностью.
- Универсальность: Адаптерные втулки упрощают монтаж на валы разных диаметров.
Примеры применения
- Машиностроение: На токарных станках INTORQ BFK458-20E останавливает шпиндель после завершения обработки, предотвращая брак деталей.
- Деревообработка: В ленточных пилах он тормозит подачу бруса при достижении заданной длины, обеспечивая точность резки.
- Логстика: На подъемных платформах INTORQ BFK458-20E предотвращает спуск при отключении питания, обеспечивая безопасность грузов.
Сравнение с конкурентами
По сравнению с аналогами от Siemens (1FK7 тормозы) и SEW-Eurodrive (BFK457), INTORQ BFK458-20E выделяется более высоким пиковым моментом (40 Нм против 30 Нм) и классом защиты IP54 (против IP44 у конкурентов). Также он имеет более низкий ток потребления в состоянии удержания, что экономит энергию при длительной работе.
Советы по выбору и предостережения
- Момент торможения: Выбирайте INTORQ BFK458-20E для нагрузок до 20 Нм; для больших моментов (до 50 Нм) рассмотрите модель BFK458-30E.
- Диаметр вала: Убедитесь, что адаптерные втулки соответствуют диаметру вала (15–25 мм) для предотвращения люфта.
- Установка: Монтируйте тормоз с соблюдением параллельности фрикционных поверхностей; искажения приведут к быстрому износу.
- Обслуживание: Проверяйте состояние фрикционных материалов раз в 500 000 циклов; заменяйте их только оригинальными комплектами INTORQ.
INTORQ BFK458-20E — это надежный и компактный электромагнитный тормоз, который сочетает точность с долговечностью, идеально подходящий для современных автоматизированных систем.
