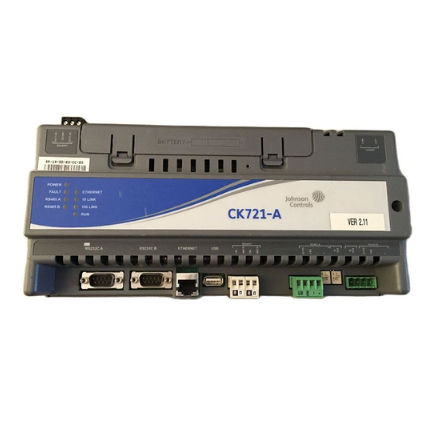

Johnson CK721-A

Описание

Описание продукта Johnson CK721-A

Технические параметры Johnson CK721-A

• Тип устройства: Модуль управления климатом/ HVAC серии Johnson Controls Metasys, модель Johnson CK721-A
• Бренд: Johnson Controls
• Основная функция: Регулирование микроклимата и управление HVAC-оборудованием в системах BMS
• Характеристики интерфейсов:
  • Аналоговые входы (AI): 4 канала
    • Типы сигналов: 0–10 В DC, 4–20 мА DC (для датчиков температуры/влажности)
    • Точность: ±0.1% полного диапазона
    • Поддерживаемые датчики: Pt100 (температура -40 °C до +85 °C), датчики влажности (0–100% RH)
  • Аналоговые выходы (AO): 4 канала
    • Типы сигналов: 0–10 В DC, 4–20 мА DC (для регулирующих клапанов, вентиляторов)
    • Максимальный ток на канал: 20 мА
  • Цифровые входы (DI): 8 каналов
    • Тип: Сухие контакты, 24 В DC
    • Функция: Считывание статусов оборудования (включён/выключен, авария)
  • Цифровые выходы (DO): 8 каналов
    • Тип: Реле (NC/NO), 24 В DC, 1 А/канал
    • Функция: Управление включением/выключением HVAC-оборудования (вентиляторы, нагреватели)
• Коммуникационные параметры:
  • Протоколы: BACnet MS/TP (стандарт), Modbus RTU (опционально)
  • Скорость передачи данных: 9600–38400 бод (настраиваемая)
  • Диапазон действия сети BACnet MS/TP: До 1200 м (с использованием повторяющих устройств)
  • Поддержка конфигурации: Через ПО Johnson Controls Metasys Operator Workstation (версии 11.0+)
• Электрические параметры:
  • Напряжение питания: 24 В DC ±10%
  • Потребляемый ток: Максимально 0.8 А (при полной нагрузке на выходы)
• Функции защиты:
  • Защита от короткого замыкания (на аналоговых/цифровых выходах)
  • Защита от перегрузки (на релейных выходах: автоматическое отключение при токе >1.5 А)
  • Защита от электромагнитных помех (EMC: EN 61000-6-2, EN 61000-6-4)
• Операционные условия:
  • Температурный диапазон: 0 °C до +50 °C (рабочее), -20 °C до +70 °C (хранение)
  • Влажность: 10–90% относительной влажности (без конденсации)
  • Альтитуда: До 2000 м
  • Уровень защиты: IP30 (при монтаже в распределительных щитах зданий)
• Механические параметры:
  • Корпус: Пластиковый (UL94 V-0), для монтажа на DIN-рейку (35 мм)
  • Вес: ≈0.4 кг
  • Габариты: 45 × 140 × 90 мм (ширина × высота × глубина)
• Сертификаты: CE, UL, cUL, BACnet International Certified, RoHS

Преимущества и особенности Johnson CK721-A

1. Точное регулирование климата: Точность ±0.1% для аналоговых входов позволяет поддерживать температуру с отклонением не более 0.2 °C, что обеспечивает высокий уровень комфорта в помещениях и соответствует стандартам энергоэффективности LEED.
2. Многофункциональность интерфейсов: Поддержка 4 AI/AO и 8 DI/DO каналов позволяет подключать комплексное оборудование (датчики, клапаны, вентиляторы) без дополнительных модулей, сокращая количество компонентов в системе BMS.
3. Совместимость с BACnet: Протокол BACnet MS/TP обеспечивает интеграцию с другими системами BMS (например, Siemens Desigo, Honeywell EBI) и унифицированный доступ к данным, упрощая мониторинг всей инфраструктуры здания.
4. Энергоэффективность: Модуль автоматически оптимизирует работу HVAC-оборудования (например, отключает неиспользуемые вентиляторы в офисах после рабочего времени), снижая энергопотребление на 15–25% по сравнению с традиционными системами управления.
5. Удаленное управление: Через ПО Metasys Operator Workstation операторы могут настраивать параметры климата, получать алерты об авариях (например, отказ вентилятора) и генерировать отчеты о энергопотреблении, что упрощает управление зданием на расстоянии.

Применение в отраслях

• Коммерческие офисы: Регулирование температуры по зонам — Johnson CK721-A управляет отоплением/кондиционированием в каждом офисном помещении, поддерживая комфортную температуру (20–24 °C) и автоматически снижая нагрузку на HVAC в нерабочее время (ночь, выходные).
• Отели: Контроль климата в номерах — модуль адаптирует температуру (19–25 °C) и влажность (45–55%) под предпочтения гостей, а также отключает оборудование при отсутствии людей (сигнал от кардридера), снижая энергопотребление.
• Больницы: Стабильность микроклимата в операционных залах — Johnson CK721-A поддерживает температуру 22–24 °C и влажность 45–50% в хирургических залах, предотвращая застывание крови и обеспечивая безопасность для пациентов и медицинского персонала.
• Торговые центры: Управление вентиляцией в торговых залах — CK721-A регулирует скорость вентиляторов в зависимости от количества посетителей (сигнал от датчиков движения), поддерживая качество воздуха и снижая шум от оборудования.

Сравнение с конкурентами (Siemens Desigo PX CMX1000 и Honeywell EBI HC900)

Советы по выбору и предостережению

• Выбор: Johnson CK721-A — идеально для систем Johnson Metasys в коммерческих зданиях, где нужна точность регулирования климата и высокая энергоэффективность. Подходит для офисов, больниц и отелей. Для интеграции с Siemens Desigo — выбирайте Desigo PX CMX1000; для Honeywell EBI — Honeywell EBI HC900.
• Установка:
  • Монтируйте модуль в распределительных щитах здания с защитой от пыли и влаги — соблюдайте уровень защиты IP30.
  • При подключении датчиков температуры используйте экранированные кабели (длина до 50 м) — уменьшите электромагнитные помехи от электропроводки здания.
  • Настройте протокол BACnet MS/TP с одинаковой скоростью передачи для всех устройств в сети — несовпадение скоростей приведет к потере данных.
• Обслуживание:
  • Ежегодно калибруйте аналоговые входы через Metasys Operator Workstation — поддерживайте точность измерений температуры/влажности.
  • Регулярно обновляйте firmware модуля — производитель выпускает исправления для улучшения совместимости и добавления функций энергоэффективности.
• Безопасность:
  • Перед обслуживанием отключите питание модуля (24 В DC) — остаточное напряжение может нанести травму.
  • Не подключайте нагрузки с током выше 1 А к цифровым выходам — это повредит релей и вызовет выход модуля из строя.
