Описание
Общее описание продукта

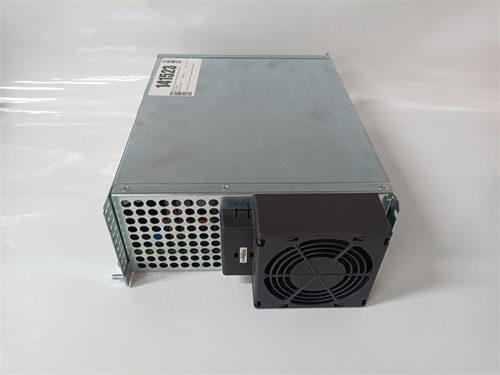

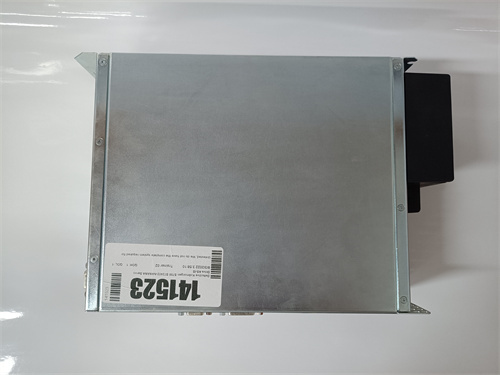

Основным объектом рассмотрения — KOLLMORGEN S72402-NANANA (ссылка на продукт: [вставить ссылку]). Это высокопроизводительный серво-драйвер компании Kollmorgen (лидер в области систем управления движением, входящей в состав группы Danaher Motion), разработанный для интеграции с синхронными серво-двигателями Kollmorgen серии AKM — широко применяемых в робототехнике, станках с ЧПУ, автоматизированных линиях сборки и лазерной обработке материалов. KOLLMORGEN S72402-NANANA специализируется на высокоточной регулировке позиции, скорости и момента серво-двигателей, обеспечивая плавное и динамичное движение исполнительных механизмов в условиях интенсивной промышленной эксплуатации. Благодаря поддержке современных протоколов связи, расширенным функциям защиты и глубокой интеграции с ПО Kollmorgen, KOLLMORGEN S72402-NANANA стал ключевым компонентом в проектах, где требуется максимальная точность и отказоустойчивость (например, микроассемблировка, высокоскоростное резание). Особенно ценной является его совместимость с широким спектром серво-двигателей и возможность гибкой конфигурации, что делает драйвер идеальным для модернизации существующих систем и создания новых высокоточных автоматизированных решений.
Технические параметры продукта
- Тип устройства: Серво-драйвер для синхронных серво-двигателей с постоянными магнитами
- Электрические характеристики входа:
- Входное напряжение: 230 В AC (двуфазное) / 325 В DC (альтернативный вход)
- Частота: 50/60 Гц (для AC-входа)
- Максимальный входной ток: 24 А
- Электрические характеристики выхода:
- Выходное напряжение: 0–230 В AC (регулируемое по амплитуде и частоте)
- Максимальный выходной ток (постоянный): 24 А
- Максимальный выходной ток (кратковременный, 3 секунды): 72 А
- Максимальная мощность: 15 кВт
- Частота коммутации: 4–16 кГц (настраиваемая)
- Система обратной связи:
- Поддержка энкодеров: Абсолютные (до 25 бит) и инкрементные (до 1 МГц) энкоды с интерфейсами BiSS-C, EnDat 2.2, HIPERFACE DSL
- Разрешение позиции: До 26 бит (с встроенным интерполятором)
- Протоколы связи:
- Основные протоколы: EtherCAT, PROFINET IO, Modbus TCP/IP
- Дополнительные функции: Поддержка CANopen (опционально), синхронная работа по распределенным часам (PTP)
- Функции управления и защиты:
- Тип регулирования: Векторное управление (трехуровневое регулирование тока, скорости, позиции)
- Режимы работы: Позиционный, скоростной, моментный, траекторный режим (с интерполяцией), синхронный режим для нескольких осей
- Функции защиты: Защита от перегрузки, короткого замыкания, перегрева, неравномерного напряжения, потери фазы, статического разряда (ESD ±15 кВ), защита двигателя от перегрева (через сигнал термостата)
- Электрические и механические характеристики:
- Питание для электроники: 24 В DC (от внешнего блока или шейна), потребляемая мощность ≤ 15 Вт
- Изоляция: Галваническая изоляция 2500 В AC между силовыми цепями и контроллером
- Габаритные размеры: 210 мм × 140 мм × 80 мм
- Класс защиты: IP20 (для монтажа в закрытых распределительных щитах)
- Монтаж: DIN-рейковое крепление (35 мм)
- Операционные условия:
- Рабочая температура: от 0 °C до +55 °C
- Влажность: До 95% (без конденсации)
- Устойчивость к вибрациям: 10 g (5–500 Гц) — согласно стандарту IEC 60068-2-6
- Устойчивость к электромагнитным помехам: Согласно IEC 61000-4-2/3/5
- Дополнительные функции: LED-индикаторы состояния и ошибок, онлайн-диагностика через ПО Kollmorgen WorkBench, логирование событий (последние 200 записей), поддержка горячей замены конфигурации, сертификации CE, UL, IEC 61800-5-1 и ISO 9001
Преимущества и особенности
- Высокоточная регулировка и динамика: KOLLMORGEN S72402-NANANA с разрешением позиции до 26 бит и частотой коммутации 16 кГц обеспечивает уникальную точность — например, на станке с ЧПУ для микрообработки он регулирует позицию инструмента с погрешностью ≤ 0,001 мм, позволяя обрабатывать детали с сложными геометрическими формами. Кратковременный ток 72 А обеспечивает быстрое ускорение двигателя (до 10 g), что критично для высокоскоростных операций (например, лазерное маркирование с скоростью 5 м/с).
- Гибкая интеграция через современные протоколы: Поддержка EtherCAT и PROFINET IO делает KOLLMORGEN S72402-NANANA совместимым с большинством промышленных контроллеров (Siemens, Beckhoff, ABB) — например, на робототехнической ячейке с контроллером Beckhoff CX5130 он работает по EtherCAT, синхронизируя движение 6 осей робота с задержкой ≤ 1 мс. Опциональная поддержка CANopen расширяет возможности для мобильных установок.
- Расширенная защита и отказоустойчивость: Комплекс функций защиты (от перегрева, короткого замыкания, статики) предотвращает повреждение драйвера и двигателя — например, при коротком замыкании на выходе KOLLMORGEN S72402-NANANA мгновенно отключает силовые цепли, а после устранения неисправности автоматически восстанавливает работу. Защита через сигнал термостата двигателя предотвращает перегрев обмотки при длительных интенсивных режимах.
- Простота конфигурации и диагностики: ПО Kollmorgen WorkBench предоставляет интуитивно понятный интерфейс для настройки параметров KOLLMORGEN S72402-NANANA (режим работы, пределы тока/скорости, траектории движения) и детальную диагностику — операторы могут выявить неисправности (например, снижение изоляции двигателя, сбой энкодера) через графические отчеты, сокращая время простоя. LED-индикаторы на корпусе позволяют визуально оценивать состояние без подключения ПО.
- Совместимость с серво-двигателями Kollmorgen: KOLLMORGEN S72402-NANANA автоматически распознает серво-двигатели Kollmorgen AKM, и его параметры синхронизируются с двигателем через ПО — не требуется ручная калибровка, что упрощает коммиссиюрование и минимизирует риск ошибок. Поддержка широкого диапазона двигателей (от 0,5 до 15 кВт) делает драйвер универсальным для разных проектов.
Случаи применения в отраслях
- Робототехника (гибкие производственные ячейки): KOLLMORGEN S72402-NANANA управляет 6 серво-двигателями Kollmorgen AKM на роботе с открытыми архитектурами (ROS), используемым для сборки электроники. Драйвер синхронизирует движения всех осей с разрешением 0,005 мм, позволяя роботу выполнять сложные манипуляции с компонентами размером 0,5 мм и производительностью 180 циклов/час.
- Лазерная обработка материалов (лазерные резчики): Драйвер управляет серво-двигателем привода рабочего стола лазерного резчика, подключен к контроллеру Beckhoff через EtherCAT. KOLLMORGEN S72402-NANANA обеспечивает скорость движения стола до 10 м/с и точность позиционирования ≤ 0,01 мм, позволяя резать тонкие листы металла с высокой поверхностной качеством.
- Машиностроение (фрезерные станки с ЧПУ): KOLLMORGEN S72402-NANANA интегрируется с серво-двигателями на осевых приводах станка Haas VF-2, управляемого контроллером FANUC. Драйвер регулирует скорость и позицию инструмента с частотой коммутации 16 кГц, сокращая время обработки деталей из титана на 20% и улучшая точность размеров.
- Автоматизированные линии (линии сборки батареек): Драйвер управляет серво-двигателями роботных gripper-ов и конвейеров на линии сборки литиевых батареек, подключен к контроллеру Siemens S7-1500 через PROFINET IO. KOLLMORGEN S72402-NANANA синхронизирует движение компонентов с точностью ≤ 0,05 мм, гарантируя равномерность сборки и соответствие стандартам безопасности.
Сравнение с конкурентами
В таблице ниже представлено сравнение KOLLMORGEN S72402-NANANA с аналогичными серво-драйверами:
| Параметр | KOLLMORGEN S72402-NANANA | Siemens Sinamics S210 (6SL3210-5FE21-0UA0) | Yaskawa Sigma-7S (SGD7S-5R5A00A) |
|---|---|---|---|
| Максимальный выходной ток (постоянный) | 24 А | 21 А | 15 А |
| Максимальная мощность | 15 кВт | 11 кВт | 5,5 кВт |
| Поддерживаемые протоколы | EtherCAT, PROFINET, Modbus TCP | PROFINET, Ethernet/IP | EtherCAT, Modbus TCP |
| Разрешение позиции | До 26 бит | До 24 бит | До 24 бит |
| Совместимость с двигателями | Kollmorgen AKM | Siemens 1FK2/1FK7 | Yaskawa SGM7J/SGM7A |
| Цена (примерная) | Высокая | Средняя–Высокая | Средняя |
Ключевые различия: KOLLMORGEN S72402-NANANA выделяется более высоким номинальным током (24 А) и мощностью (15 кВт) по сравнению с аналогами Siemens и Yaskawa, а также расширенным разрешением позиции (26 бит) для максимальной точности. Siemens Sinamics S210 имеет аналогичную поддержку протоколов, но меньше токовой способности, а Yaskawa Sigma-7S — ограниченную мощность. Для проектов с высокими требованиями к динамике, точности и интеграции с серво-двигателями Kollmorgen KOLLMORGEN S72402-NANANA является оптимальным выбором.
Советы по выбору
- Проверьте совместимость с серво-двигателем: KOLLMORGEN S72402-NANANA полностью совместим с серво-двигателями Kollmorgen AKM (0,5–15 кВт). Для двигателей других брендов проверьте соответствие электрических параметров (ток, напряжение) и интерфейса энкодера (BiSS-C/EnDat 2.2) — в некоторых случаях требуется дополнительная настройка через ПО.
- Оцените требования к мощности и току: Максимальный ток 24 А и мощность 15 кВт подходит для средних и тяжелых нагрузок (станки с ЧПУ, крупные роботы). Для легких задач (миниатюрные роботы, лазерные маркеры) выберите модель KOLLMORGEN S72102-NANANA с током 10 А и мощностью 5 кВт.
- Учтите требуемый протокол связи: Если в проекте используется EtherCAT (например, с контроллерами Beckhoff), KOLLMORGEN S72402-NANANA — идеальный выбор. Для систем на PROFINET (Siemens) он также подходит, но для CANopen-проектов рекомендуйте опциональный модуль расширения.
- Определите условия эксплуатации: В цехах с температурой > 50 °C или влажностью > 90% стабильность KOLLMORGEN S72402-NANANA (0 °C до +55 °C) гарантирует надежность. Для экстремальных условий (температура > 55 °C) используйте дополнительную вентиляцию щита.
Меры предосторожности
- Подключайте согласно схеме драйвера: Перед подключением к сети и двигателю проверьте правильность полярности фаз, подключения энкодера и питания электроники — неправильное подключение может привести к повреждению KOLLMORGEN S72402-NANANA или серво-двигателя. Используйте только оригинальные кабели Kollmorgen для силовых цепей и сигнальных линий.
- Отключите питание при обслуживании: Перед заменой драйвера или обновлением прошивки отключите входное силовое питание (AC/DC) и питание электроники — это предотвращает риск электротравмы и повреждения компонентов.
- Регулярно выполняйте диагностику: Каждый месяц проверяйте LED-индикаторы и выполняйте онлайн-диагностику через Kollmorgen WorkBench — это позволяет выявить скрытые неисправности (например, снижение изоляции, деградацию силовых компонентов) до возникновения критических сбоев.
- Настройте параметры защиты под конкретный двигатель: Перед эксплуатацией настройте пределы тока, скорости и температуры через WorkBench, исходя из параметров серво-двигателя — несанкционированные параметры могут привести к нестабильной работе или повреждению оборудования.
- Используйте только сертифицированные блоки питания: Для питания электроники драйвера используйте блоки питания 24 В DC с минимальными пульсациями (< 100 мВpp) — нестандартные блоки могут вызвать сбои в работе контроллерной части KOLLMORGEN S72402-NANANA.
S72402-NANANA
