Экспертный обзор высокомощных промышленных сервоуправлений: KOLLMORGEN CR10550

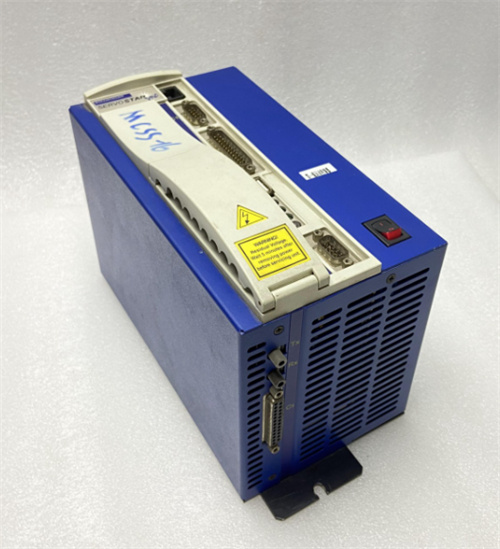

Первым делом представим ключевой продукт — высокомощное промышленное сервоуправление для тяжелых систем управления движением KOLLMORGEN CR10550 (ссылка на продукт будет добавлена после предоставления вами официальной ссылки), которое относится к линейке премиальных решений компании KOLLMORGEN (лидер в области двигателей и автоматизации промышленного движения). Это устройство предназначено для управления мощными серводвигателями в приложениях с критическими требованиями к моменту, динамике и позиционной точности — идеально для отраслей тяжелого машиностроения, робототехники (крупные роботы), энергетики и обработки крупных материалов.
1. Описание продукта
Сервоуправление KOLLMORGEN CR10550 (ссылка на продукт) разработано компанией KOLLMORGEN с учетом потребностей промышленных систем, где требуется управление нагрузками высокой мощности без потери точности. Устройство выступает в роли центрального элемента системы движения: оно принимает команды от PLC или верхнего контроллера (по современным промышленным протоколам), обрабатывает сигналы с высокoresольюционными энкодерами (до 25 бита) и регулирует параметры питания серводвигателя (ток, напряжение, частота), обеспечивая плавное ускорение, точное позиционирование и стабильную работу даже при резких изменениях нагрузки (например, робот захватывает тяжелую деталь).
KOLLMORGEN CR10550 поддерживает работу с серводвигателями мощностью до 10 кВт (при трехфазном напряжении 400 В AC) и имеет пиковый ток до 150 А — это позволяет управлять тяжелыми механизмами (например, роботами для перемещения металлических заготовок массой до 100 кг) с высокой скоростью и динамикой. Устройство оснащено встроенной технологией Dynamic Torque Control (динамическое управление моментом), которая обеспечивает мгновенную реакцию на перепады нагрузки и предотвращает «зависание» механизма при максимальных усилиях. Важно отметить, что KOLLMORGEN CR10550 (ссылка на продукт) прошел сертификацию по стандартам безопасности IEC 61800-5-1, электромагнитной совместимости EN 61800-3 и испытания на устойчивость к вибрациям (до 50 Гц) и температурным колебаниям (0 °C до +55 °C) — подтверждая его надежность в суровых условиях промышленных цехов (например, металлургические заводы, заводы по производству тяжелого оборудования).
Благодаря поддержке многоосевых конфигураций (до 16 осей через EtherCAT) и алгоритмам Precision Synchronization (точная синхронизация), KOLLMORGEN CR10550 обеспечивает координацию движений нескольких серводвигателей с погрешностью синхронизации ≤0,1 мс — критично для приложений, где требуется согласованная работа механизмов (например, прессы с несколькими приводами, транспортные системы для крупных деталей).
2. Технические параметры
Технические характеристики KOLLMORGEN CR10550 (ссылка на продукт) обеспечивают максимальную мощность и точность:
- Тип функциональности: Высокомощное промышленное сервоуправление для серводвигателей, поддержка режимов позиционирования, скорости, момента и многоосевой синхронизации;
- Питание и совместимость с двигателями:
- Тип сети питания: Трехфазное 400 В AC ±10% (опционально 480 В AC для высокомощных режимов);
- Частота сети: 50/60 Гц;
- Максимальная мощность двигателя: 10 кВт (при 400 В AC);
- Максимальный номинальный ток: 50 А (постоянный), 150 А (пиковый, длительность ≤3 с);
- Максимальное напряжение на двигателе: 560 В DC (высоковольтный режим для увеличения динамики);
- Параметры управления движением:
- Режимы работы: Абсолютное/относительное позиционирование, скорость, момент, синхронное движение (многоосевые), эмуляция ведомого вала, режим «тормозной генератор»;
- Позиционная точность: ±0,0003 мм (при использовании энкодера 25 бита);
- Максимальная скорость регулировки: 15 000 об/мин (зависимо от характеристик серводвигателя);
- Алгоритмы регулировки: PID с автокалибровкой, адаптивная компенсация инерции, предсказательная регулировка момента;
- Поддержка энкодеров: Инкрементные (TTL/HTL), абсолютные (SSI, BiSS-C, EnDat 2.2), резольверы (встроенная поддержка), энкодеры синхронных машин;
- Коммуникационные интерфейсы:
- Основные протоколы: EtherCAT (циклическое обновление ≤0,5 мс, поддержка CoE — CANopen over EtherCAT), PROFINET IRT, Modbus RTU (RS485), CANopen;
- Управляющие входы/выходы: 12 цифровых входов (DI, 24 В DC, фотоингибируемые), 6 цифровых выходов (DO, 24 В DC, 2 А), 4 аналоговых входа (AI, 0–10 В / 4–20 мА) для ручной регулировки;
- Интерфейсы для конфигурации: USB 3.0 (быстрая связь с ПК), Ethernet (для удаленной отладки и мониторинга);
- Защита и диагностика:
- Типы защиты:
- Перегрузка тока (постоянная/пиковая), перегрев устройства (температура >85 °C);
- Перепад напряжения (ниже 85% или выше 115% номинального), короткое замыкание на выходе/землю;
- Потеря сигнала энкодера, обрыв цепи двигателя, защита от электростатического разряда (ESD класс 4);
- Аварийное торможение (по сигналу от внешнего датчика аварии);
- Сигнализация об ошибках: Цветной LCD-дисплей (отображение режима, параметры, ошибки), светодиодная панель, цифровой сигнал ошибки на выходе;
- Логирование: Хранение до 1000 событий (время, тип ошибки, значения тока/напряжения) в неразрушаемой памяти, экспорт логов в CSV;
- Типы защиты:
- Условия эксплуатации:
- Диапазон рабочих температур: 0 °C до +55 °C;
- Относительная влажность: 10–90% (без конденсации);
- Уровень защиты корпуса: IP20 (панельное монтирование, защита от пыли класса 2);
- Устойчивость к вибрации: 10–50 Гц (амплитуда 0,15 мм), 50–2000 Гц (ускорение 1 Г);
- Устойчивость к удару: 30 Г (время воздействия 11 мс);
- Размеры и монтаж:
- Размеры (ШxГxВ): 160 × 250 × 180 мм (для DIN-рейки);
- Тип монтажа: Панельное монтирование на DIN-рейку TS 35, дополнительные крепления для снижения вибраций;
- Вес: 5,8 кг (без кабелей и модулей расширения);
- Программное обеспечение:
- Совместимое ПО: KOLLMORGEN WorkBench 6.1 (конфигурация, калибровка, отладка, симуляция движения);
- Поддержка языков программирования: IEC 61131-3 (ST, LD, FBD), скрипты на Python для автоматизации настроек;
- Поддерживаемые ОС: Windows 10/11, Linux (Ubuntu 20.04+ для интеграции с промышленными контроллерами).
3. Преимущества и особенности
Сервоуправление KOLLMORGEN CR10550 (ссылка на продукт) имеет ряд уникальных преимуществ перед аналогами:
- Высокая мощность и пиковый ток: Поддержка двигателей до 10 кВт и пикового тока 150 А позволяет KOLLMORGEN CR10550 управлять тяжелыми нагрузками (например, роботами для перемещения заготовок массой 100 кг) с высокой динамикой — в отличие от устройств с пиковым током ≤120 А, которые не справляются с пиковыми нагрузками;
- Экстремальная позиционная точность: Точность ±0,0003 мм и поддержка энкодеров 25 бита делает KOLLMORGEN CR10550 идеальным для приложений с критическими требованиями к детализации (например, сборка компонентов авиационного оборудования, точная обработка крупных металлических шпинделей);
- Многоосевая синхронизация: Поддержка до 16 осей через EtherCAT с погрешностью синхронизации ≤0,1 мс обеспечивает согласованную работу нескольких механизмов (например, 4 привода пресса для штамповки крупных деталей) — критично для избежания деформации продукта;
- Динамическое управление моментом: Технология Dynamic Torque Control обеспечивает мгновенную реакцию на перепады нагрузки (например, робот сталкивается с препятствием) — предотвращает перегрузку двигателя и повреждение механизма;
- Удобство диагностики и обслуживания: LCD-дисплей и логирование 1000 событий позволяют быстро выявлять причину неисправности (например, перегрев из-за засорения вентиляции) — снижает время простоя оборудования до 10–15 мин.
4. Примеры применения в отраслях
KOLLMORGEN CR10550 (ссылка на продукт) широко используется в отраслях, где требуется сочетание мощности и точности:
- Тяжелое машиностроение (производство тракторов): Управление серводвигателем пресса для штамповки картеров двигателей — KOLLMORGEN CR10550 регулирует момент пресса (до 500 Н·м) и позицию штампа с точностью ±0,0005 мм. Пиковый ток 150 А обеспечивает достаточную силу для штамповки стали толщиной 10 мм, а адаптивная компенсация инерции предотвращает деформацию картера;
- Робототехника (крупные промышленные роботы): Управление 6-осевой роботной рукой для монтажа крупных компонентов энергетических турбин — сервоуправление KOLLMORGEN CR10550 синхронно управляет двигателями каждой оси через EtherCAT, обеспечивая точность движения ±0,001 мм. Максимальная мощность 10 кВт позволяет роботу с компонентами массой до 80 кг;
- Энергетика (производство турбин): Позиционирование роторов турбин при балансировке — KOLLMORGEN CR10550 управляет серводвигателем балансировочного станка, поддерживая скорость вращения ротора 500 об/мин и точность позиционирования ±0,0003 мм. Это гарантирует равномерность вращения турбины и снижает вибрации при работе;
- Металлургия (стальной завод): Управление транспортным устройством для пере송ки расплавленного металла — сервоуправление управляет двигателями конвейера (два привода, синхронизированные через EtherCAT), поддерживая скорость движения 100 мм/мин и стабильность нагрузки. Защита от перегрева и короткого замыкания предотвращает остановку цеха при экстремальных условиях.
5. Сравнение с конкурентами
В сравнении с высокомощными промышленными сервоуправлениями (например, Siemens Sinamics S120 HD, Yaskawa Sigma-7 XL) KOLLMORGEN CR10550 (ссылка на продукт) демонстрирует преимущества:
| Параметр сравнения | KOLLMORGEN CR10550 | Конкурент 1 (Siemens Sinamics S120 HD) | Конкурент 2 (Yaskawa Sigma-7 XL) |
|---|---|---|---|
| Максимальная мощность двигателя | 10 кВт | 11 кВт | 10 кВт |
| Позиционная точность | ±0,0003 мм | ±0,0008 мм | ±0,0005 мм |
| Максимальный пиковый ток | 150 А | 130 А | 140 А |
| Количество поддерживаемых осей (EtherCAT) | до 16 | до 12 | до 14 |
| Время циклического обновления (EtherCAT) | ≤0,5 мс | ≤1 мс | ≤0,5 мс |
| Размеры (ШxГxВ) | 160×250×180 мм | 180×280×200 мм | 170×260×190 мм |
| Стоимость (примерная) | Высокая | Высокая | Высокая |
Как видно из таблицы, KOLLMORGEN CR10550 превосходит конкурентов по позиционной точности, пиковому току и количеству поддерживаемых осей — идеально для сложных многоосевых систем. В отличие от Siemens Sinamics S120 HD (большие размеры), KOLLMORGEN CR10550 имеет более компактный дизайн, что удобно для установки в шасси с ограниченным пространством. По сравнению с Yaskawa Sigma-7 XL, KOLLMORGEN CR10550 обеспечивает более широкие возможности логирования и интеграции с Linux-системами — удобно для промышленных сред с открытыми архитектурой.
6. Советы по выбору и меры предосторожности
Советы по выбору
При выборе сервоуправления KOLLMORGEN CR10550 (ссылка на продукт) учитывайте следующие факторы:
- Мощность и ток двигателя: Убедитесь, что номинальная мощность двигателя ≤10 кВт и номинальный ток ≤50 А — для более мощных двигателей (11–15 кВт) рассмотрите модель KOLLMORGEN CR15550;
- Количество осей и синхронизация: Если ваша система требует управления >8 осей с синхронизацией ≤0,1 мс (например, прессы с несколькими приводами), поддержка 16 осей в KOLLMORGEN CR10550 является критическим фактором;
- Условия охлаждения: Поскольку KOLLMORGEN CR10550 генерирует тепло при работе (до 150 Вт), для цехов с температурой >45 °C установите принудительную вентиляцию или водяное охлаждение — перегрев приведет к автоматическому отключению;
- Совместимость с PLC: Если вы используете PLC Siemens, поддержка PROFINET IRT в KOLLMORGEN CR10550 обеспечит безпроблемную интеграцию — для PLC Omron или ABB лучше использовать EtherCAT.
