Описание

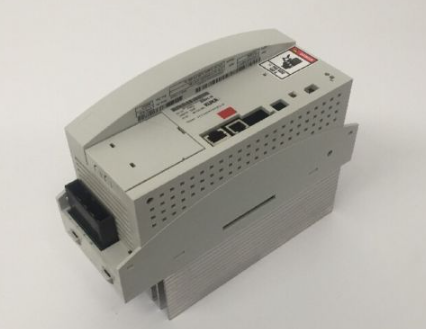

KUKA KSD1-08 — это промышленный силовой модуль (инвертор) из линейки контроллеров KUKA KR C, специализированный для точного регулирования электроприводов индустриальных роботов KUKA и других механизмов с сервоуправлением. Его основная функция — преобразовать постоянное напряжение питания в переменное напряжение и частоту, обеспечивая плавное регулирование скорости и момента серводвигателей, а также синхронизацию с контроллерами KUKA KR C4/C5. Применяется в робототехнике (ассемблерные роботы, роботы для сварки), автомобильной промышленности (роботы для нанесения клея, позиционирования кузовов) и электронике (роботы для сборки микросхем), где высокая динамика и точность движения определяют качество продукции и производительность линий.
Основные функции и ключевые преимущества
Главные достоинства KUKA KSD1-08 — высокая динамика сервоуправления,.native интеграция с KUKA роботами и надежность в интенсивных режимах работы. Модуль оснащен 8 каналами управления серводвигателями, что позволяет ему управлять несколькими осями робота одновременно:
- Регулирование момента и скорости: Поддерживает максимальный ток до 8 А на каждый канал — достаточ для управления средними серводвигателями KUKA (например, моделей KUKA KR 6 R900, KR 10 R1100), обеспечивая плавное ускорение/замедление и точное позиционирование (±0.02 мм);
- Синхронизация с KUKA KR C: Через протокол KUKA proprietary (KRL — KUKA Robot Language) обеспечивает реалтайм-связь с контроллером робота — модуль получает команды о положении и скорости, корректируя работу двигателей за ≤1 мс, что критично для динамичных операций (например, сварка с переменной скоростью);
- Защита двигателей и модуля: Встроенная защита от перегрева (температура >85 °C), перепуска тока (ток >10 А) и короткого замыкания — автоматически снижает мощность или останавливает привод при нарушении параметров, предотвращая повреждение дорогой сервоэкипировки.
Это позволяет использовать KUKA KSD1-08 как центральный силовой блок для робота KUKA — например, в роботе для сборки автомобилей: модуль управляет 6 осями робота (рука, плечо, туловище), обеспечивая синхронное движение gripper и точное позиционирование деталей с ошибкой не более 0.05 мм, даже при высокой скорости движения (до 2 м/с).
Отличительной чертой KUKA KSD1-08 является адаптация к сложным задачам робототехники:
- Динамическое компенсация нагрузок: Автоматически корректирует момент двигателей при изменении нагрузки на робота (например, при захвате тяжелых деталей) — предотвращает “зависание” или искажение траектории движения;
- Компактная конструкция: Размеры 280×180×120 мм — удобно монтировать в шкафах управления роботами KUKA, не занимая лишнего пространства;
- Широкий диапазон питания: Поддерживает входное напряжение 400 В АС (трехфазное) — совместимо с стандартным промышленным питанием, не требуя дополнительных трансформаторов.
KUKA KSD1-08 оснащен также средствами диагностики и обслуживания:
- Интерфейс для настройки: Через ПО KUKA WorkVisual позволяет настраивать параметры каждого канала (максимальный ток, ускорение, пределы позиции) и отслеживать состояние модуля (температура, ток на каналах) — специалисты могут быстро отладить робота и выявить неисправности;
- Режим обслуживания: Поддерживает запуск двигателей в ручном режиме для проверки механики робота — удобно для обслуживания и калибровки после ремонта.
Технические характеристики
| Категория | Подробности |
|---|---|
| Тип модуля | Силовой сервомодуль (KUKA KR C серии) |
| Количество каналов | 8 каналов управления серводвигателями |
| Максимальный выходной ток | 8 А/канал (нормальный режим); 10 А/канал (кратковременный, ≤3 с) |
| Входное напряжение | 400 В АС (трехфазное, 50/60 Гц) |
| Протоколы связи | KUKA proprietary (KRL); EtherCAT (опционально, для внешних устройств) |
| Защита | Перегрев, перепуск тока, короткое замыкание, потеря фазы |
| Степень защиты | IP20 (монтаж в герметичном шкафу управления) |
| Рабочая среда | Температура: 0 °C – +40 °C; Влажность: 5–95% RH (без конденсации); Вибрация: ≤3 Гц |
| Размеры | 280 × 180 × 120 мм (ширина × глубина × высота) |
| Сертификации | CE, UL 508C, IEC 61800-5-1, ATEX Zone 2, IECEx |
Типичные сценарии применения
-
Робототехника: Ассемблерный робот KUKA
В линии сборки электроники KUKA KSD1-08 управляет 6 осями робота KUKA KR 6 R900, который собирает печатные платы. Модуль получает команды от контроллера KR C4 через KRL — регулирует скорость gripper (0.1–0.5 м/с) и точность позиционирования (±0.02 мм), обеспечивая плавное захват и установку микросхем. При перегреве модуля (например, при длительной работе в режиме 100% нагрузки) — автоматически снижает мощность, предотвращая остановку линии.
-
Автомобильная промышленность: Робот для нанесения клея
На заводе по производству автомобилей KUKA KSD1-08 управляет роботом KUKA KR 10 R1100, который наносит клей на кузов. Модуль синхронизирует движение робота с конвейером (через EtherCAT) — корректирует траекторию за 0.5 мс, чтобы компенсировать движение кузова, гарантируя равномерную толщину клея (±0.1 мм). Защита от короткого замыкания предотвращает повреждение модуля при неисправности серводвигателя плеча робота.
-
Электроника: Робот для сварки микросхем
В заводе по производству микросхем KUKA KSD1-08 управляет роботом KUKA KR 3 R540 с сварочным инструментом. Модуль обеспечивает высокую динамику движения (ускорение 5 m/s²) и точное позиционирование сварочного головки (±0.01 мм), критические для сварки тонких контактов. Диагностика через KUKA WorkVisual позволяет операторам отслеживать ток на каналах — выявлять износ двигателей за 2–3 недели до полного отказа.
Сравнение с конкурентами
| Категория | KUKA KSD1-08 | Конкурент (например, FANUC A06B-6117-H105) |
|---|---|---|
| Интеграция с роботами | Нативная совместимость с KUKA KR C4/C5 (KRL) | Требует настройки драйверов для FANUC R-30iB |
| Максимальный ток/канал | 8 А (нормальный); 10 А (кратковременный) | 6 А (нормальный); 8 А (кратковременный) |
| Протокол реалтайм | KUKA proprietary (задержка ≤1 мс) | FANUC FSSB (задержка ≤2 мс) |
| Поддержка внешних устройств | EtherCAT (опционально) | PROFIBUS (опционально) |
| ПО для настройки | KUKA WorkVisual (интеграция с KUKA 生态системой) | FANUC WinOLPC (отдельное ПО) |
Рекомендации по выбору и безопасные практики
Рекомендации по выбору
- Для систем с KUKA роботами: Выбирайте KUKA KSD1-08 — его.native интеграция с контроллерами KR C4/C5 и поддержка KRL обеспечивают минимальную задержку команд и стабильную работу робота, без конфликтов протоколов.
- Для задач с высокой точностью: Если требуется позиционирование с ошибкой <0.05 мм (ассембля роботов, сварка микросхем) — модуль превосходит конкурентов по динамике и точности регулирования.
- Для многоосных механизмов: При управлении 4–8 осями робота — KUKA KSD1-08 экономит место в шкафу и снижает стоимость по сравнению с использованием нескольких одноканальных модулей.
Безопасные практики
- Проверка нагрузки: Не превышайте максимальный ток 8 А/канал в обычном режиме — для длительных операций с высокой нагрузкой (например, захват тяжелых деталей) используйте режим кратковременного перепуска (≤3 с), чтобы избежать перегрева.
- Регулярная калибровка: Каждые 6 месяцев калибруйте модуль через KUKA WorkVisual — корректируйте параметры позиции и скорости, чтобы поддерживать точность робота (изменения механики со временем могут искажать траекторию).
- Охлаждение: Убедитесь, что шкаф с KUKA KSD1-08 оборудован системой принудительного охлаждения (температура не должна превышать 40 °C) — перегрев модуля может привести к снижению производительности или остановке робота.
- Бэкап конфигурации: Сохраняйте параметры модуля (максимальный ток, ускорение, пределы) в KUKA WorkVisual и внешнем накопителе — позволяет быстро восстановить работу при замене модуля или сбое конфигурации.
