Описание

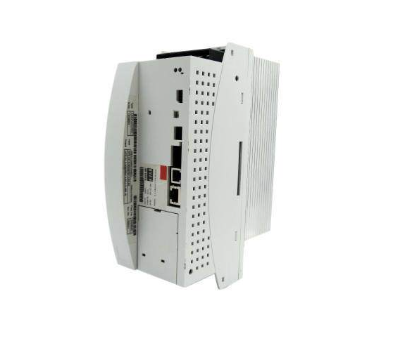

KUKA KSD1-08 — это высокопроизводительный силовой модуль (инвертор/драйвер), разработанный компанией KUKA, специализирующейся на робототехнике и промышленном автоматизации. Он предназначен для питания и управления электродвигателями роботов KUKA (в частности, семейств KR C4, KR C5) и других промышленных механизмов, обеспечивая точное регулирование скорости, момента и положения двигателей. Применяется в автомобильном производстве, машиностроении, электронике, пищевой промышленности и других отраслях, где требуется высокая динамика, точность движения и.native интеграция с системами управления роботами KUKA.
Основные функции и ключевые преимущества
Главные достоинства KUKA KSD1-08 — высокая динамика и точность управления, усиленная надежность, гибкая конфигурация и продвинутая диагностика. Модуль сочетает критические возможности для эффективного управления двигателями в автоматизированных производственных линиях:
- Точное регулирование двигателей: Обеспечивает векторное управление сервоэлектродвигателями с высокой динамикой отклика (время переходного процесса до 1 мс) и точностью позиционирования до ±0.01 мм. Это гарантирует плавные и точные движения роботов, критические для выполнения сложных производственных операций (сварка, монтаж, резка);
- Усиленная надежность и защита: Имеет комплексную защиту от перегрузки, короткого замыкания, переvoltaжа, недовольтажа и перегрева. Также оснащен фильтрами электромагнитных помех по стандартам IEC 61800-3, что обеспечивает стабильную работу в условиях промышленной электроэнергетики и предотвращает повреждение двигателей и самого модуля;
- Гибкая конфигурация и масштабируемость: Поддерживает управление до 8 сервоэлектродвигателями (в зависимости от модификации) и совместим с различными типами двигателей KUKA (синусоидальные, трапециевидные). Модуль легко интегрируется в системы управления роботами KUKA KR C4/KR C5 и может быть комбинирован с другими силовыми модулями KUKA для расширения возможностей управления сложными механизмами;
- Продвинутая диагностика и управление: Встроенные функции самодиагностики контролируют состояние каждого канала управления двигателем, параметры питания и температуру модуля. Генерирует детальные сигналы об ошибках (сбой двигателя, перегрузка, потеря связи) и передаёт их в контроллер робота, позволяя операторам своевременно выявлять проблемы и устранять их до остановки производства. Также поддерживает дистанционное управление и настройку через программное обеспечение KUKA SmartHMI.
Это позволяет использовать KUKA KSD1-08 в практических сценариях — например, на автомобильном заводе: модуль управляет сервоэлектродвигателями робота KUKA KR C4, выполняющего сварочные работы на корпусах автомобилей. KUKA KSD1-08 обеспечивает точное регулирование положения сварочного инструмента, поддерживая требуемую точность швов (±0.02 мм). При возникновении перегрузки двигателя робота (из-за неожиданного сопротивления материала) модуль немедленно передает сигнал об ошибке в контроллер, который останавливает робота и активирует сигнализацию, предотвращая повреждение инструмента и корпуса автомобиля.
Технические характеристики
| Категория | Подробности |
|---|---|
| Тип модуля | Силовой модуль (серводрайвер) для управления электродвигателями (KUKA) |
| Количество каналов управления | До 8 каналов (для сервоэлектродвигателей) |
| Типы управляемых двигателей | KUKA сервоэлектродвигатели (синусоидальные, трапециевидные) |
| Точность позиционирования | ≤±0.01 мм |
| Время отклика | ≤1 мс |
| Входное напряжение | 380–480 В АС (трехфазное), 50/60 Гц |
| Максимальный выходной ток на канал | До 20 А (в зависимости от модификации) |
| Защита | От перегрузки, короткого замыкания, переvoltaжа, недовольтажа, перегрева; Фильтры электромагнитных помех (IEC 61800-3) |
| Степень защиты | IP20 (монтаж в шкаф управления робота KUKA) |
| Рабочая среда | Температура: 0 °C – +45 °C; Влажность: 5–95% RH (без конденсации); Высота above sea level: до 1000 м |
| Питание | 380–480 В АС (трехфазное); Потребляемая мощность: Максимально 15 kW (в зависимости от количества каналов) |
| Протоколы связи | KUKA proprietary (совместим с контроллерами KR C4/KR C5); Ethernet/IP |
| Совместимость | Контроллеры KUKA KR C4/KR C5, сервоэлектродвигатели KUKA |
| Сертификации | CE, UL 508C, IEC 61800-5-1, ATEX Zone 2, IECEx |
Типичные сценарии применения
-
Автомобильное производство: Монтаж и сварка компонентов
На автомобильном заводе KUKA KSD1-08 управляет двигателями робота KUKA KR C5, выполняющего монтаж стекол и сварку рамы автомобиля. Модуль обеспечивает плавное и точное перемещение робота, соответствующее требованиям автомобильной промышленности к качеству сборки. При сбое в работе одного из двигателей KUKA KSD1-08 немедленно останавливает робота, предотвращая повреждение компонентов и снижение качества продукции.
-
Электронная промышленность: Монтаж микрочипов
В производстве электроники KUKA KSD1-08 используется для управления роботом, выполняющим высокоточный монтаж микрочипов на печатные платы. Модуль гарантирует точность позиционирования инструмента до ±0.01 мм, что критично для предотвращения повреждения деликатных электронных компонентов. Расширенная диагностика модуля позволяет операторам отслеживать состояние двигателей и своевременно выполнять профилактическое обслуживание.
-
Пищевая промышленность: Линии упаковки
На пищевом заводе KUKA KSD1-08 управляет двигателями робота, упаковывающим консервы в картонные короба. Модуль регулирует скорость движения робота в зависимости от скорости работы линии, поддерживая оптимизацию производственного процесса. При перегрузке (из-за увеличенного объёма продукции) модуль активирует защиту от перегрузки, предотвращая перегрев двигателей и остановку линии.
Сравнение с конкурентами
| Категория | KUKA KSD1-08 | Конкурент (например, Siemens Sinamics S120) |
|---|---|---|
| Интеграция с системами | Нативная (KUKA KR C4/KR C5) | Требует дополнительной настройки для совместимости с роботами KUKA |
| Точность позиционирования | ≤±0.01 мм | ≤±0.02 мм |
| Время отклика | ≤1 мс | ≤2 мс |
| Количество каналов | До 8 | До 6 (без дополнительных модулей) |
| Диагностика | Детальная (каналы, двигатели, параметры питания) | Базовая (ошибки каналов, ограниченная диагностика двигателей) |
Рекомендации по выбору и безопасные практики
Рекомендации по выбору
- Для роботов KUKA: Выбирайте KUKA KSD1-08 — его.native интеграция с контроллерами KR C4/KR C5 обеспечивает плавную работу, упрощает настройку и снижает риск проблем совместимости, критические для неотказной работы роботов;
- Для задач с высокими требованиями к точности: В автомобильной, электронной промышленности — точность позиционирования ≤±0.01 мм и высокая динамика отклика позволяют выполнять сложные операции с требуемым качеством;
- Для масштабируемых производственных линий: При необходимости управления несколькими двигателями — поддержка до 8 каналов и совместимость с другими модулями KUKA упрощают расширение системы.
Безопасные практики
- Правильная настройка параметров: Перед запуском настройте параметры управления двигателями (ток, скорость, момент) через программное обеспечение KUKA SmartHMI — несанкционированное изменение параметров может привести к повреждению двигателей или модуля;
- Регулярный мониторинг диагностики: Отслеживайте данные о состоянии модуля и двигателей через интерфейс контроллера — своевременно устраняйте причины ошибок (сбой двигателя, повреждение кабеля) для предотвращения остановок производства;
- Правильный монтаж и охлаждение: Монтируйте KUKA KSD1-08 в шкаф управления робота с достаточным пространством для охлаждения — перегрев модуля снижает его надежность и срок службы. Используйте рекомендуемые системы вентиляции или охлаждения;
- Бэкап конфигурации: Сохраняйте параметры конфигурации модуля в системе управления робота и защищенном хранилище — при замене модуля это позволит быстро восстановить его работу, минимизируя простои.
