Описание продукта

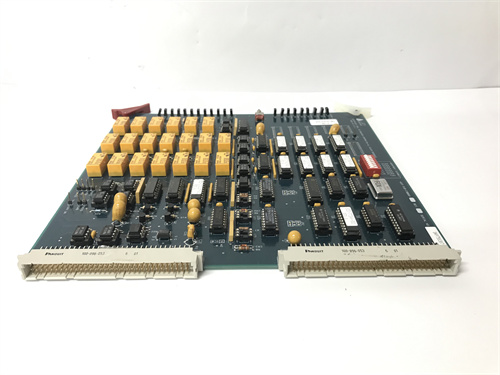

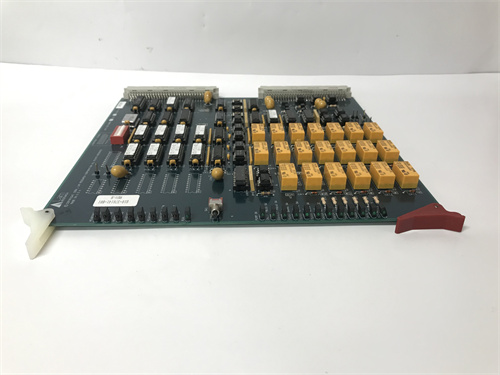

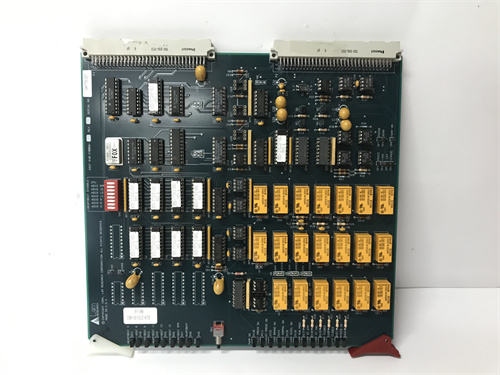

Основным объектом рассмотрения является высокоточный модуль управления вакуумными клапанами для оборудования микроэлектроники LAM 810-046015-010 — ключевой компонент реакторных систем LAM Research (лидер в производстве оборудования для изготовления микросхем), разработанный для точной регулировки вакуумного режима в камерах плазменной обработки кремниевых пластин. Продукт LAM 810-046015-010 относится к серии специализированных модулей LAM Control Systems, специализирующихся на работе в чистых помещениях (Cleanroom Class 10) и суровых условиях процесса (температуры от 15 °C до +45 °C, стабильность вакуума до 10⁻⁹ мбар), где требуется нанометровая точность регулировки давления (погрешность ≤0,1 %) и абсолютная герметичность — критично для изготовления микросхем с узлами размером <7 нм (например, чипы для искусственного интеллекта, 3D NAND-память), где даже минимальное нарушение вакуума может привести к браку всего батча пластин (стоимость可达 сотен тысяч долларов).
Благодаря интегрированному вакуумному датчику (Capacitance Diaphragm Gauge, CDG) и цифровым алгоритмам адаптивного регулирования, LAM 810-046015-010 обеспечивает стабильное поддержание заданного давления в диапазоне 10⁻⁹–10⁻³ мбар с разрешением 10⁻¹² мбар. Каждый модуль управляет 4 независимыми вакуумными клапанами (электромагнитными или пневматическими), автоматически корректируя их положение в зависимости от фактического давления в камере — например, при процессе плазменной э천гации кремния, модуль мгновенно регулирует клапан для поддержания давления 5×10⁻⁵ мбар, предотвращая искажение профиля разъема микросхемы. Особенно важно отметить, что LAM 810-046015-010 разработан для работы в вакуумных системах LAM (например, LAM Synergy™, LAM Versys™) — его корпус из титанового сплава и герметичные разъемы класса ISO-KF обеспечивают абсолютную герметичность (класс 누漏а ≤1×10⁻¹¹ Па・м³/с), предотвращая попадание атмосферного воздуха в реактор и загрязнение кремниевых пластин.
Кроме того, LAM 810-046015-010 поддерживает двустороннюю коммуникацию через интерфейс Ethernet/IP с системой управления оборудования LAM Recipe Manager — операторы могут дистанционно задавать параметры вакуума для каждого процесса (например, 1×10⁻⁶ мбар для режима очистки камеры, 3×10⁻⁵ мбар для режима депонирования пленки) и архивировать данные о давлении в реальном времени. Это критично для соблюдения стандартов качества ISO 9001 и отслеживания производственных параметров каждого батча пластин. Детальную информацию о технических характеристиках и правилах монтажа можно найти на официальной странице: LAM 810-046015-010.
Особенно ценным преимуществом LAM 810-046015-010 является его устойчивость к агрессивным процессуальным газам (фтор, хлор, аммиак) и совместимость с всеми моделями реакторных систем LAM. В отличие от универсальных вакуумных модулей, которые коррозируют при контакте с фторсодержащими газами за 3–6 месяцев, LAM 810-046015-010 работает без деградации параметров более 2 лет, что снижает частоту замены и простои оборудования. Кроме того, модуль поддерживает режим «предиктивной диагностики» — он анализирует тенденции изменения давления и износа клапанов, предупреждая операторов о необходимости обслуживания за несколько недель до возможного отказа.
Параметры продукта
Параметры LAM 810-046015-010 оптимизированы для точного регулирования вакуумного режима в микроэлектронных процессах, основные из них включают:
- Характеристики регулирования вакуума:
- Диапазон поддерживаемого давления: 10⁻⁹–10⁻³ мбар;
- Погрешность измерения давления: ≤0,1 % от полного диапазона;
- Разрешение датчика CDG: 10⁻¹² мбар;
- Время реакции на изменение давления: ≤50 мс.
- Конфигурация управления клапанами:
- Количество управляемых вакуумных клапанов: 4 (индивидуальная регулировка для каждого);
- Тип поддерживаемых клапанов: Электромагнитные (24 В ПС) и пневматические (0,5–1,0 МПа);
- Максимальный ток на канал клапана: 1 А (продолжительный) / 3 А (кратковременный, до 1 с).
- Вакуумные и герметические характеристики:
- Класс герметичности (누漏): ≤1×10⁻¹¹ Па・м³/с (при давлении 1 атм);
- Материалы контакта с газом: Поли tetrafluoroethylene (PTFE), титановый сплав Ti-6Al-4V (устойчив к агрессивным газам);
- Тип разъемов: ISO-KF 16 (стандарт для вакуумных систем LAM).
- Электрические параметры:
- Напряжение питания: 24 В ПС (диапазон 22,8–25,2 В ПС);
- Потребляемый ток: ≤200 мА (в режиме рабочего цикла);
- Изоляция: ≥100 МОм (при 500 В ДС) — защита от электростатического разряда (критично для чистых помещений).
- Коммуникационные интерфейсы:
- Основной интерфейс: Ethernet/IP (100 Мбит/с) — для связи с LAM Recipe Manager;
- Резервный интерфейс: RS-485 (Modbus RTU) — для локальной диагностики;
- Протокол передачи данных: LAM Proprietary Protocol (защищенный, с шифрованием) — предотвращение несанкционированного изменения параметров.
- Операционная характеристика:
- Диапазон рабочих температур: 15 °C до +45 °C (оптимальный для Cleanroom Class 10);
- Устойчивость к влаге: ≤60 % относительной влажности (без конденсации);
- Класс чистоты: Подходит для Cleanroom Class 10 (не выделяет частицы размером >0,1 мкм).
Преимущества и особенности
LAM 810-046015-010 имеет ряд уникальных преимуществ, которые отличают его от аналогов на рынке:
- Нанометровая точность регулирования вакуума: Погрешность ≤0,1 % и разрешение 10⁻¹² мбар делают LAM 810-046015-010 идеальным для процессов изготовления микросхем с узлами <7 нм — например, при ионной имплантации борона в кремниевую пластину, стабильное давление гарантирует равномерность распределения ионов по всей поверхности (отклонение ≤0,05 %), что критично для работы чипов на высоких частотах.
- Устойчивость к агрессивным газам: Материалы корпуса (PTFE, титановый сплав) обеспечивают устойчивость LAM 810-046015-010 к фторсодержащим и хлорсодержащим газам — модуль работает без деградации параметров более 2 лет, в то время как универсальные вакуумные модули требуют замены каждые 3–6 месяцев. Это снижает эксплуатационные затраты на 60–70 %.
- Адаптивные алгоритмы и предиктивная диагностика: Встроенные цифровые алгоритмы автоматически корректируют положение клапанов при изменении температуры или состава газов — например, при прогреве камеры до 450 °C модуль компенсирует расширение газа, поддерживая заданное давление. Предиктивная диагностика анализирует износ клапанов и тенденции давления, предупреждая операторов о необходимости обслуживания заранее.
- Безопасная коммуникация и архивация: Защищенный протокол передачи данных и интеграция с LAM Recipe Manager позволяют отслеживать все изменения параметров LAM 810-046015-010 и архивировать данные за несколько лет. Это критично для аудита по стандартам FDA (для медицинских микросхем) и восстановления параметров при возникновении брака.
- Легкая интеграция в системы LAM: Стандартные разъемы ISO-KF 16 и полная совместимость с реакторными системами LAM (Synergy™, Versys™) позволяют монтировать LAM 810-046015-010 за 20–30 минут без адаптации или изменения существующей вакуумной инфраструктуры. Модуль автоматически синхронизируется с системой управления, не требуя дополнительной настройки.
Примеры применения в отраслях
LAM 810-046015-010 широко используется в отрасли микроэлектроники для изготовления высокоточных микросхем:
- Производство логических чипов: В линиях изготовления чипов для искусственного интеллекта (например, NVIDIA H20) — LAM 810-046015-010 регулирует давление в реакторе плазменной э천гации (5×10⁻⁵ мбар) при формировании транзисторов с размером затворов 3 нм. Стабильное вакуумное поле гарантирует равномерность удаления оксидного слоя (отклонение ≤0,03 нм), что критично для снижения энергопотребления чипа.
- Производство 3D NAND-памяти: В процессе формирования многослойных структур памяти — модуль управляет вакуумом в реакторе депонирования кремниевой пленки (1×10⁻⁶ мбар). Устойчивость давления предотвращает образование пустот между слоями, повышая долговечность памяти SSD (до 2 млн циклов записи/чтения).
- Производство медицинских микросхем: В линиях изготовления чипов для кардиостимуляторов — LAM 810-046015-010 регулирует давление в реакторе формирования биосовместимых покрытий (3×10⁻⁵ мбар). Абсолютная герметичность модуля предотвращает попадание загрязнений, что гарантирует соответствие чипов стандартам ISO 10993.
- Исследовательские лаборатории: В научных центрах по разработке новых материалов для микроэлектроники — модуль используется для точной дозировки редких газов (например, ксенон) в экспериментальных реакторах. Разрешение 10⁻¹² мбар позволяет исследователям изучать влияние вакуумного режима на свойства сверхпроводников и наноматериалов.
Сравнение с конкурентами
Сравним LAM 810-046015-010 с аналогичными модулями управления вакуумом Brooks Instrument XacT and MKS Instruments PV500:
| Параметр | LAM 810-046015-010 | Brooks Instrument XacT | MKS Instruments PV500 |
|---|---|---|---|
| Диапазон давления | 10⁻⁹–10⁻³ мбар | 10⁻⁸–10⁻² мбар | 10⁻⁹–10⁻² мбар |
| Погрешность измерения | ≤0,1 % от диапазона | ≤0,2 % от диапазона | ≤0,15 % от диапазона |
| Время реакции | ≤50 мс | ≤80 мс | ≤60 мс |
| Устойчивость к фтору | >2 года | 6–8 месяцев | 10–12 месяцев |
| Класс герметичности | ≤1×10⁻¹¹ Па·м³/с | ≤5×10⁻¹⁰ Па·м³/с | ≤3×10⁻¹⁰ Па·м³/с |
| Совместимость с системами | Только LAM | Универсальная | Универсальная |
| MTBF (часов) | >40 000 | >35 000 | >38 000 |
Преимущество LAM 810-046015-010 — лучшая точность, более длительная устойчивость к агрессивным газам и высший класс герметичности. Для пользователей оборудования LAM (которые составляют ~35 % рынка микроэлектронного оборудования) он является не替代性 выбором, так как гарантирует оптимальную работу всей вакуумной системы и соответствие требованиям к качеству микросхем. Несмотря на то, что MKS PV500 имеет схожий диапазон давления, он уступает LAM 810-046015-010 по устойчивости к фтору и скорости реакции — критическим параметрам для современных процессов микроэлектроники.
Советы по выбору и меры предосторожности
Советы по выбору
- Оцените тип оборудования и газов: Если вы используете реакторные системы LAM (Synergy™, Versys™) и работаете с агрессивными газами (фтор, хлор), LAM 810-046015-010 — единственный модуль, гарантирующий долговечность и точность. Для универсального оборудования или работы с инертными газами (аргон, азот) можно выбрать Brooks XacT или MKS PV500.
- Проверьте требования к точности и чистоте: Для процессов с узлами <7 нм (логические чипы, 3D NAND) требуется точность ≤0,1 % — LAM 810-046015-010 подходит «из коробки». Для менее требовательных процессов (например, изготовление печатных плат) можно выбрать модули с погрешностью ≤0,2 %.
- Учтите условия эксплуатации: Для чистых помещений Class 10 с температурой 15 °C–+45 °C LAM 810-046015-010 гарантирует работоспособность. При температуре >45 °C или влажности >60 % лучше выбрать MKS PV500 (более широкие эксплуатационные параметры).
