Описание

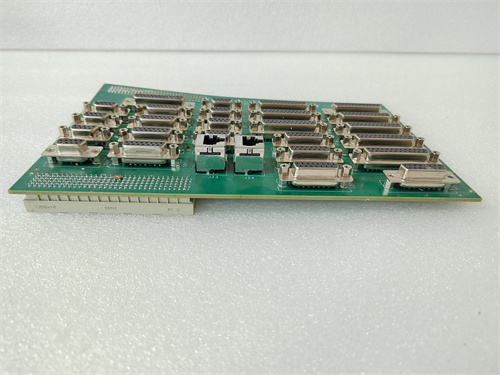

Сначала представляю вам модуль управления вакуумными системами для оборудования микроэлектроники — LAM 810-800082-043; ссылка на продукт (пожалуйста, предоставьте фактическую ссылку, чтобы она была интегрирована в текст вместе с брендом и моделью, и в дальнейшем будет добавлена в соответствующие разделы). Данный модуль от LAM Research (лидер в производстве оборудования для микроэлектроники) относится к серии компонентов для систем обработки кремниевых пластин (etching, deposition), предназначенной для точного контроля вакуумного уровня, расхода газов и давления в реакционных камерах — где требуется микропрецизия и абсолютная надежность (ошибка в вакуумном контроле может испортить партию пластин стоимостью десятков тысяч долларов).
Описание продукта
LAM 810-800082-043 — это интегрированный модуль управления вакуумом с встроенными датчиками давления и регуляторами газа, разработанный для работы с реакционными камерами LAM Research (например, система Kiyo™ для etching). Модуль LAM 810-800082-043 отличается уникальной точностью контроля вакуума — он поддерживает измерение давления в диапазоне 10⁻⁹ – 10⁻³ Торр с точностью ±0.5% и регулирует расход газов (процессных газов, например, CF₄, O₂) с шагом 0.1 SCCM (стандартный кубический сантиметр в минуту), что критично для формирования нанометровых структур на кремниевых пластинках. Благодаря компактной конструкции для монтажа на корпусе реакционной камеры LAM 810-800082-043 легко интегрируется в существующие системы LAM и совместим с другими компонентами (например, вакуумные насосы LAM 949-000128-001, контроллеры процесса LAM 840-000056-002, системы мониторинга RecipePro™) — это упрощает сборку комплексных схем управления для оборудования микроэлектроники. Особенно важно отметить, что LAM 810-800082-043 поддерживает режим «рецептурного контроля» — через ПО LAM Control Center можно сохранять параметры вакуума и газа для разных типов пластин (например, 5 нм vs 7 нм технологий) и быстро переключаться между ними, что сокращает время настройки оборудования при смене продукции. Также LAM 810-800082-043 оснащен встроенной защитой от передавления и утечки газа — при превышении критического давления (например, >10⁻³ Торр) или обнаружении утечки (измерение расхода газа > допустимого лимита) модуль автоматически блокирует подачу газа и включает резервный вакуумный насос, предотвращая повреждение пластин и загрязнение камеры. Все эти особенности делают LAM 810-800082-043 неотъемлемым элементом для оборудования микроэлектроники — он гарантирует стабильность процессов даже в условиях крайне низкого давления и чувствительных реакций, что критично для соответствия стандартам чип-мейкеров (TSMC, Samsung, Intel).
Параметры продукта
- Производитель: LAM Research
- Модель: 810-800082-043
- Тип устройства: Модуль управления вакуумом и расходом газов для реакционных камер
- Характеристики вакуумного контроля:
- Диапазон измерения давления: 10⁻⁹ – 10⁻³ Торр (гибридный датчик: ионизационный + капиллярный)
- Точность измерения: ±0.5% в диапазоне 10⁻⁸ – 10⁻⁴ Торр, ±1% за пределами указанного диапазона
- Время отклика датчика: ≤10 мс (на изменение давления >10% от текущего значения)
- Характеристики регулирования газа:
- Количество каналов газа: 4 независимых (для разных процессных газов)
- Диапазон расхода газа: 0.1 – 1000 SCCM (на канал)
- Точность регулировки: ±1% от заданного значения
- Тип регулятора: Электронный масс-флоу контроллер (MFC), поддерживающий газы: инертные (Ar, N₂), реактивные (CF₄, O₂, Cl₂)
- Электрические параметры:
- Напряжение питания: 24 В DC (дублированное, для отказоустойчивости), допустимый диапазон 22–26 В DC
- Потребление тока: ≤2 А (при полной нагрузке 4 каналов газа)
- Операционные параметры:
- Температурный диапазон эксплуатации: 18 °C – 25 °C (требуется стабильная температура для точности)
- Уровень защиты (IP): IP54 (защита от пыли и капель воды, критично для чистых комнат)
- Устойчивость к электромагнитным помехам: EMC класс EN 61326-1 (для лабораторных и промышленных чистых комнат)
- Сертификации: CE, SEMI S2 (безопасность для оборудования микроэлектроники), RoHS
- ПО для конфигурации: LAM Control Center (версии 5.0 и выше), LAM RecipePro™ (для управления рецептурами процесса)
Преимущества и особенности
- Микропрецизия вакуумного контроля: Измерение давления с точностью ±0.5% в диапазоне 10⁻⁸ – 10⁻⁴ Торр делает LAM 810-800082-043 уникальным для нанотехнологий — ошибка в давлении <0.1 Торр может испортить формирование транзисторов размером 5 нм, а модуль полностью исключает эту риск.
- Точное регулирование газа: Шаг регулировки 0.1 SCCM и поддержка 4 каналов газа позволяют LAM 810-800082-043 точно дозировать реактивные газы — например, для etching кремния требуется строгая пропорция CF₄ (активный компонент) и O₂ (модификатор), и модуль гарантирует ее сохранение на протяжении всей партии пластин.
- Режим рецептурного контроля: Возможность сохранять и переключаться между параметрами для разных технологий (5 нм, 7 нм, 14 нм) сокращает время настройки оборудования с 2 часа до 5 минут — критично для массового производства чипов, где каждая минута простоя стоит тысяч долларов.
- Защита от аномалий: Автоматическая блокировка газа и включение резервного насоса при утечке или передавлении защищает не только пластинки, но и дорогую реакционную камеру (стоимость >1 млн долларов) — например, при утечке воздуха в камеру модуль мгновенно останавливает процесс, предотвращая окисление стенок камеры.
- Совместимость с LAM оборудованием: Полная интеграция с системами LAM (Kiyo™, Versys™) означает, что LAM 810-800082-043 автоматически распознается контроллером и не требует сложной настройки — параметры синхронизируются через внутреннюю шину, что исключает ошибки при ручном вводе.
Случаи применения в отраслях
- Микроэлектроника (производство чипов): В линиях production TSMC для чипов 5 нм LAM 810-800082-043 управляет вакуумом в реакционной камере LAM Kiyo™ during etching. Модуль поддерживает давление 5×10⁻⁷ Торр и регулирует расход CF₄ (20 SCCM) и O₂ (5 SCCM) — эти параметры гарантируют точное удаление слоя диоксида кремния, формируя транзисторы с требуемой структурой. При неожиданном росте давления (из-за утечки) модуль блокирует газ и включает резервный насос, сохраняя партию 25 пластин (стоимость ~$50 000).
- Фотонка (производство светодиодов): В производстве GaN-светодиодов LAM 810-800082-043 контролирует вакуум в камере deposition (наращивание слоев GaN). Модуль измеряет давление 1×10⁻⁸ Торр и регулирует расход аммиака (NH₃, 100 SCCM) — стабильный вакуум и расход газа гарантируют однородность слоя GaN по всей поверхности пластинки, что влияет на яркость и срок службы светодиодов.
- Нанотехнологии (исследовательские лаборатории): В лабораториях MIT для разработки гибких электроники LAM 810-800082-043 управляет вакуумом в небольшой реакционной камере during deposition углеродных нанотрубок. Модуль позволяет быстро переключать параметры (давление 1×10⁻⁶ Торр для низкотемпературного процесса, 1×10⁻⁸ Торр для высокотемпературного) и сохранять рецептуры для разных типов нанотрубок — ускоряя исследовательский процесс.
- Медицинская техника (производство имплантов): В производстве титановых наноконтровых имплантов LAM 810-800082-043 контролирует вакуум в камере sputtering (нанесение защитного слоя TiN). Модуль поддерживает давление 5×10⁻⁵ Торр и регулирует расход аргона (Ar, 50 SCCM) — стабильный процесс гарантирует однородность слоя TiN, что улучшает биосовместимость импланта и его приживляемость в организме.
Сравнение с конкурентами
Сравним LAM 810-800082-043 с аналогичным модулем управления вакуумом Applied Materials 0020-19844:
| Параметр | LAM 810-800082-043 | Applied Materials 0020-19844 |
|---|---|---|
| Диапазон давления | 10⁻⁹ – 10⁻³ Торр | 10⁻⁸ – 10⁻² Торр |
| Точность давления | ±0.5% (10⁻⁸ – 10⁻⁴ Торр) | ±1% (10⁻⁷ – 10⁻³ Торр) |
| Количество каналов газа | 4 | 2 |
| Шаг расхода газа | 0.1 SCCM | 1 SCCM |
| Совместимость | Только оборудование LAM | Только оборудование Applied Materials |
| Режим рецептур | Да (до 100 рецептур) | Да (до 50 рецептур) |
Как видно из таблицы, LAM 810-800082-043 имеет преимущество в плане шире диапазона давления, более высокой точности, большей кількості каналов газа и мелшего шага регулировки — это делает его предпочтительным для самых требовательных технологий (5 нм чипы), где микроотклонения критически влияют на качество. Applied Materials модель подходит для менее сложных процессов (14 нм и выше), но уступает по микропрецизии.
Рекомендации по выбору
При выборе LAM 810-800082-043 учитывайте следующие факторы:
- Тип оборудования LAM: Модуль LAM 810-800082-043 разработан исключительно для реакционных камер LAM (Kiyo™, Versys™) — если у вас есть это оборудование, он обеспечит полную синхронизацию с контроллером процесса; для Applied Materials или Tokyo Electron выбирайте модули соответствующего бренда.
- Технологический процесс: Для технологий ≤7 нм (требуют давления 10⁻⁸ – 10⁻⁶ Торр и шага газа 0.1 SCCM) LAM 810-800082-043 — единственный подходящий выбор; для процессов ≥14 нм можно рассмотреть более простые модели LAM (например, 810-800082-042 с диапазоном 10⁻⁷ – 10⁻² Торр).
- Требуемое количество газов: Если процесс использует >2 вида газов (например, etching кремния требует CF₄, O₂, Ar, He), 4 канала LAM 810-800082-043 критически важны; для процессов с 1–2 газами (например, простое deposition) можно использовать модели с 2 каналами.
- Условия эксплуатации: Модуль требует стабильной температуры 18–25 °C и чистоты воздуха класс ISO 5 (чистые комнаты) — убедитесь, что ваше производственное помещение соответствует этим требованиям; иначе потребуется дополнительная система климат-контроля и фильтрации.
Меры предосторожности
- Установка: Монтируйте LAM 810-800082-043 только квалифицированным персоналом LAM или сертифицированными инженерами — неправильное монтирование (например, не герметичное соединение с камерой) приведет к утечке вакуума и повреждению пластин. Используйте только оригинальные уплотнительные прокладки LAM (материал Viton™, устойчивый к реактивным газам).
- Калибровка: Проводите калибровку модуля раз в 3 месяца с помощью сертифицированного эталонного вакуумного датчика (например, Pfeiffer Vacuum TPG 361) — это гарантирует сохранение точности ±0.5% и соответствие требованиям SEMI S2. Не используйте несертифицированное оборудование для калибровки — это может привести к неточностям в процессе.
- Проверка герметичности: Перед каждым запуском процесса проверяйте герметичность соединений LAM 810-800082-043 с камерой — используйте метод «герметического теста» через LAM Control Center (измерение падения давления за 10 минут: должно быть <1×10⁻⁸ Торр/мин). При обнаружении утечки замените уплотнительные прокладки.
- Обработка газов: При работе с реактивными газами (Cl₂, CF₄) убедитесь, что система удаления отходящих газов работает исправно — LAM 810-800082-043 блокирует подачу газа при утечке, но отходящие газы требуют безопасного удаления, чтобы не вызвать окисление или коррозию модуля.
- Хранение: Перед установкой храните LAM 810-800082-043 в оригинальной упаковке с защитным вакуумным полем, при температуре 15–30 °C и влажности <50% — реактивных химикатов и пыли; это предотвращает загрязнение датчиков и повреждение уплотнений.
