Описание
Общее описание продукта

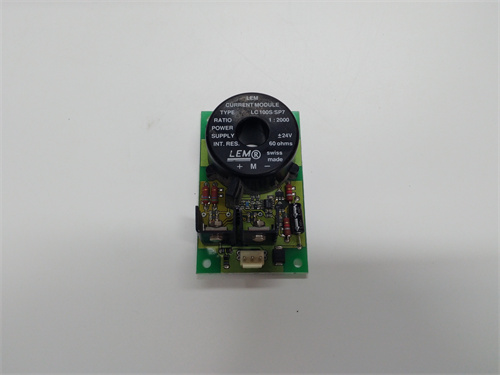

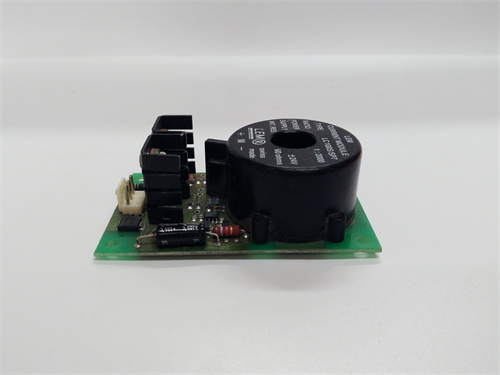

Основным объектом рассмотрения — LEM LC100S/SP7 (ссылка на продукт: [вставить ссылку]). Это индуктивный датчик тока компании LEM, специализирующейся на устройствах для измерения электроэнергетических параметров, разработанный для точного контроля тока в промышленных цепях автоматизации. LEM LC100S/SP7 работает на принципе трансформатора тока с воздушным зазором, что обеспечивает высокую линейность измерений и изоляцию между измеряемой цепью и сигнальным выходом. Благодаря компактному дизайну и широкому диапазону измеряемых токов, LEM LC100S/SP7 широко используется в системах защиты и мониторинга контроллеров ПЛК, инверторов и силовых устройств.
Технические параметры продукта
- Тип датчика: Индуктивный датчик тока (трансформатор тока с воздушным зазором)
- Диапазон измеряемых токов: 0–100 А RMS (номинальный), до 150 А RMS (кратковременный, 10 с)
- Выходной сигнал: 0–5 В DC (пропорционально измеренному току, 1 А = 50 мВ)
- Точность: ±0,5% от номинального значения (в температурном диапазоне 0–55 °C)
- Изоляция: 3000 В AC (между первичной и вторичной цепями, согласно стандарту IEC 61869)
- Рабочая температура: от -25 °C до +70 °C
- Габаритные размеры: 60 × 35 × 20 мм (длина × ширина × толщина)
- Монтаж: На DIN-рейку или прямое монтирование на шину (отверстие для прохода первичной цепи — 10 мм)
- Класс защиты: IP00 (для установки внутри закрытых щитах, без контакта с внешней средой)
Преимущества и особенности
- Высокая точность и линейность: LEM LC100S/SP7 обеспечивает точность ±0,5% и линейность менее 0,1% в рабочем диапазоне, что критично для систем защиты от перегрузки (например, в инверторах SEW MDV60A0110-5A3-4-00) и мониторинга энергопотребления.
- Строгая электроизоляция: Изоляция 3000 В AC защищает вспомогательную электронику (контроллеры ПЛК, модули I/O) от высоких напряжений первичной цепи, предотвращая повреждение и снижая риск электротравмы.
- Компактность: Малые габариты LEM LC100S/SP7 экономят место в щитах, особенно при необходимости измерения тока в нескольких параллельных цепях (например, в распределительных станциях).
- Простота интеграции: Стандартный выходной сигнал 0–5 В DC легко подключается к аналоговым входам любых контроллеров ПЛК (например, OEMAX NX-CPU750B, GE IC698CRE030) без дополнительных адаптеров.
- Надежность в суровых условиях: Работа в температурном диапазоне -25 °C до +70 °C и устойчивость к вибрациям делают LEM LC100S/SP7 подходящим для использования в промышленных цехах с переменными условиями.
Случаи применения в отраслях
- Электроэнергетика: Мониторинг тока в распределительных щитах и трансформаторных подстанциях — LEM LC100S/SP7 передаёт данные о нагрузке в контроллер ПЛК, который автоматически отключает цепь при перегрузке.
- Автомобильная промышленность: Контроль тока в силовых цепях роботов-ассемблеров (например, в серво-двигателях) — точные измерения помогают предотвратить перегрев и выход из строя дорогостоящего оборудования.
- Промышленная автоматизация: Измерение тока в инверторах переменного тока (например, для конвейеров) — LEM LC100S/SP7 сигнализирует о нештатных всплесках тока, позволяя операторам быстро реагировать.
- Медицинская техника: Контроль тока в оборудовании высокого напряжения (например, рентген-аппараты) — электроизоляция 3000 В AC обеспечивает безопасность персонала и стабильность работы устройства.
Сравнение с конкурентами
В таблице ниже представлено сравнение LEM LC100S/SP7 с аналогичными индуктивными датчиками тока:
| Параметр | LEM LC100S/SP7 | Carlo Gavazzi CT100-230 | Phoenix Contact CUR-HE-100A |
|---|---|---|---|
| Диапазон измеряемых токов | 0–100 А RMS (до 150 А) | 0–100 А RMS (до 120 А) | 0–100 А RMS (до 140 А) |
| Выходной сигнал | 0–5 В DC | 4–20 мА | 0–10 В DC |
| Изоляция | 3000 В AC | 2500 В AC | 2000 В AC |
| Точность | ±0,5% | ±0,8% | ±0,6% |
| Цена (примерная) | Средняя | Средняя | Средняя |
LEM LC100S/SP7 выделяется лучшей изоляцией и точностью, а также стандартным выходным сигналом 0–5 В DC, который удобно интегрировать в большинство систем ПЛК — это делает его предпочтительным для приложений, где важна безопасность и точность.
Советы по выбору
- Определите диапазон измеряемых токов: Для цепей с номинальным током до 100 А LEM LC100S/SP7 подходит идеально; для выше 100 А выберите модели серии LEM с расширенным диапазоном (например, LC200S/SP7).
- Проверьте тип выходного сигнала: Если контроллер ПЛК имеет только аналоговые входы для напряжения (0–5 В / 0–10 В), LEM LC100S/SP7 — лучший выбор; для входов тока (4–20 мА) лучше рассмотреть модели с соответствующим выходом.
- Оцените требования к изоляции: Для высоковольтных цепей (например, в энергетике) изоляция 3000 В AC в LEM LC100S/SP7 критически важна — модели с меньшей изоляцией не обеспечат достаточной безопасности.
- Учтите условия монтажа: Если место в щите ограничено, компактные размеры LEM LC100S/SP7 станут преимуществом по сравнению с более крупными датчиками.
Меры предосторожности
- Перед монтажем LEM LC100S/SP7 отключите питание измеряемой цепи — это предотвращает риск электротравмы и повреждения датчика при установке.
- Убедитесь, что первичная цепь (силовая шина) полностью входит в отверстие датчика — частичное попадание приведёт к искажению измерений.
- Не превышайте максимальный кратковременный ток (150 А RMS) — перегрузка может повредить магнитную ядро LEM LC100S/SP7 и сделать его неисправным.
- Для избежания помех подключайте выходной сигнал к контроллеру через экранированный кабель — неэкранированные линии могут принять помехи от силовых цепей.
- Регулярно проверяйте состояние изоляции с помощью специализированного оборудования — повреждение изоляции снижает безопасность и точность измерений.
LC100S/SP7
