Описание

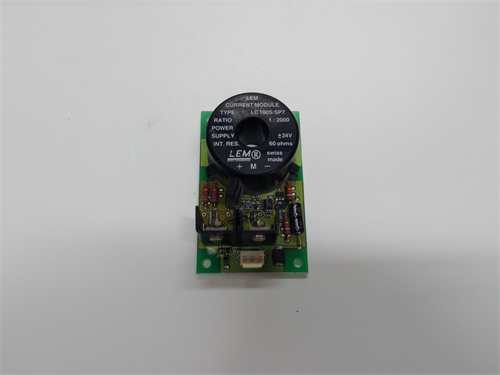

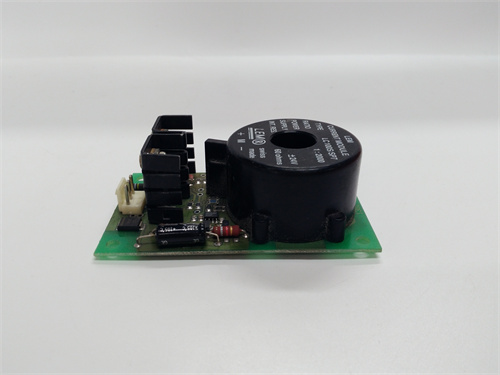

LEM LC100S/SP7 – индуктивный датчик тока для систем мониторинга и контроля [ссылка на продукт]
Описание продукта
LEM LC100S/SP7 является высокоточным индуктивным датчиком тока (трансформатором тока с изоляцией), разработанным компанией LEM – глобальным лидером в производстве сенсоров тока и напряжения для промышленной электроники, энергетики и автомобильной промышленности. Этот датчик LEM LC100S/SP7 специализируется на измерении переменного и постоянного тока в силовых цепях, преобразуя его в пропорциональный аналоговый сигнал (напряжение), который передается в PLC, инверторы или системы мониторинга для контроля и защиты оборудования [ссылка на продукт]. Благодаря компактному дизайну, высокой точности и электрической изоляции LEM LC100S/SP7 легко интегрируется в электродвигатели, преобразователи частоты, распределительные щиты и системы энергопотребления, где требуется безопасное и точное измерение тока. В составе энергетических систем, промышленных приводов и автомашин LEM LC100S/SP7 демонстрирует исключительную стабильность и долговечность, подтверждая опыт LEM в разработке магнитных сенсоров [ссылка на продукт]. Особенно ценен LEM LC100S/SP7 в энергетике, металлургии и автомобильной промышленности – где точное измерение тока критично для эффективности работы и защиты оборудования от перегрузок.
Технические параметры
- Тип устройства: индуктивный датчик тока с электрической изоляцией (на основании технологии открытой сердечника)
- Диапазон измерения тока: 0–100 А (постоянный и переменный, частота 0–100 кГц)
- Выходной сигнал: пропорциональное напряжение 0–5 В (при максимальном токе 100 А), линейность
- Точность измерения: ±0,5% от полного диапазона (при температуре 25 °C), ±1% в диапазоне -25 °C до +85 °C
- Электрическая изоляция: 4 кВ (AC, 1 мин) между первичной (сила) и вторичной (сигнал) цепями
- Напряжение питания: ±15 В постоянного тока (диапазон ±12 В – ±18 В), потребление не более 15 мА
- Температурный диапазон работы: от -25 °C до +85 °C
- Уровень защиты: IP00 (для монтажа в закрытые шасси/щиты, без защиты от пыли и влаги)
- Размеры: 32 мм (ширина) × 40 мм (высота) × 20 мм (глубина)
- Стандарты соответствия: IEC 60664-1 (электрическая изоляция), EN 61000-6-2 (электромагнитная совместимость), UL 1577 (безопасность трансформаторов тока), CE
- Защитные функции: защита от перегрузки до 200% номинального тока (в течение 1 мин), защита от статического разряда (±25 кВ)
Преимущества и особенности
LEM LC100S/SP7 выделяется высоким уровнем электрической изоляции (4 кВ) – обеспечивает безопасное разделение силовых цепей (с высоким током) и сигнальных цепей PLC/инверторов, предотвращая повреждение чувствительной электроники и исключая риск поражения электрическим током операторов. Ключевым преимуществом является возможность измерения как постоянного, так и переменного тока (включая импульсные формы) в широком диапазоне частот (0–100 кГц) – это делает датчик универсальным для использования в системах с двигателями постоянного тока, инверторами и энергопереобразителями. Модуль имеет компактные размеры и простую установку: монтируется на провод силовой цепи через открытой сердечник (не требует разрезания кабеля), что упрощает монтаж в уже работающих системах. Также LEM LC100S/SP7 демонстрирует высокую стабильность параметров при переменных температурах: 温补сировка компонентов гарантирует точность ±1% в диапазоне -25 °C до +85 °C, что критично для использования в экстремальных условиях (например, в двигателях автомашин, промышленных печах). Особая особенность – низкое энергопотребление (≤15 мА) и минимальное влияние на измеряемую цепь: датчик практически не создает дополнительного сопротивления, не искажая исходные параметры тока.
Прикладные области и кейсы
LEM LC100S/SP7 широко используется в энергетике (распределительные подстанции, инверторы солнечных установок), металлургии (электродные печи, приводы рольных станков), автомобильной промышленности (двигатели электромобилей, гибридных транспортных средств), промышленных приводах (инверторы частоты, двигатели переменного тока) и системах мониторинга энергопотребления. В солнечных инверторах датчик измеряет ток от фотоэлектрических модулей: LEM LC100S/SP7 передаёт данные в контроллер инвертора, который регулирует эффективность преобразования энергии, максимизируя выработку электроэнергии. В металлургических заводах он контролирует ток в электродных печах: высокая точность измерения позволяет регулировать мощность нагрева, обеспечивая стабильность температуры металла и качество продукции. В электромобилях LEM LC100S/SP7 измеряет ток в цепях батарей и двигателей: изоляция 4 кВ защищает систему управления от высоких напряжений батарей, а широкий диапазон температур гарантирует работу в условиях зимнего холода и летнего жары. В системах мониторинга энергопотребления датчик собирает данные о токе в распределительных щитах, передавая их в смарт-метры для анализа и оптимизации расхода электроэнергии.
Сравнение с конкурентами
По сравнению с аналогичными датчиками тока от других брендов (например, Honeywell CSNE151, TI TMCS1100), LEM LC100S/SP7 имеет несколько преимуществ. Во-первых, более высокая электрическая изоляция (4 кВ против 2,5 кВ у Honeywell) – подходит для систем с более высокими напряжениями в силовых цепях (например, промышленные приводы 380 В). Во-вторых, возможность измерения постоянного и переменного тока в широком диапазоне частот (0–100 кГц) – в отличие от TI TMCS1100, который ограничен переменному току до 1 кГц. В-третьих, открытая сердечник для простой установки – не требует разрезания кабеля, в то время как многие датчики Honeywell требуют монтажа на уже разрезанном проводе. Недостатком по сравнению с TI TMCS1100 является более высокая стоимость (на 15–20%), но это компенсируется более широкими функциональными возможностями и надежностью, критическими для промышленных приложений.
Советы по выбору и предостережения
При выборе LEM LC100S/SP7 необходимо учитывать диапазон измеряемого тока (0–100 А), тип тока (постоянный/переменный) и требуемый уровень изоляции (4 кВ). Для измерения большего тока (до 200 А) можно рассмотреть модель LEM LC200S/SP7. При установке LEM LC100S/SP7 следует обеспечить плотное прилегание сердечника к проводу (чтобы избежать потери магнитного поля и снижения точности), а также защитить датчик от механических повреждений и сильных вибраций. Перед эксплуатацией необходимо калибрировать датчик с использованием эталонного источника тока и проверить правильность подключения сигнального вывода к PLC/инвертору. Важно регулярно проверять состояние изоляции (особенно после ремонта силовых цепей) и не допускать перегрузки тока超过 200% номинального значения в течение более 1 минуты. Не рекомендуется использовать LEM LC100S/SP7 в условиях температуры ниже -25 °C или выше +85 °C, а также в средах с агрессивными газами или влажностью более 90% – это может привести к повреждению корпуса и снижению уровня изоляции.
LC100S/SP7
