Описание
Сначала представим ключевой продукт: это промышленный модуль аналогового ввода-вывода для систем автоматизации обработки материалов METSO 02VA0153 (после предоставления вами ссылки здесь будет добавлена ссылка на продукт), относящий к линейке компонентов Metso Outotec — лидера в оборудовании для горнодобывающей, минерально-обогатительной и строительной промышленности. Он предназначен для интеграции с контроллерами Metso (например, Metso DNA, Metso PanelView) и обеспечивает высокоточную обработку аналоговых сигналов от сенсоров (давление, температура, уровень материалов) и управление исполнительными механизмами (регулирующие клапаны, приводы конвейеров) в условиях суровой промышленности — рудники, цепи обогащения руды, заводы по производству бетона.
Описание продукта

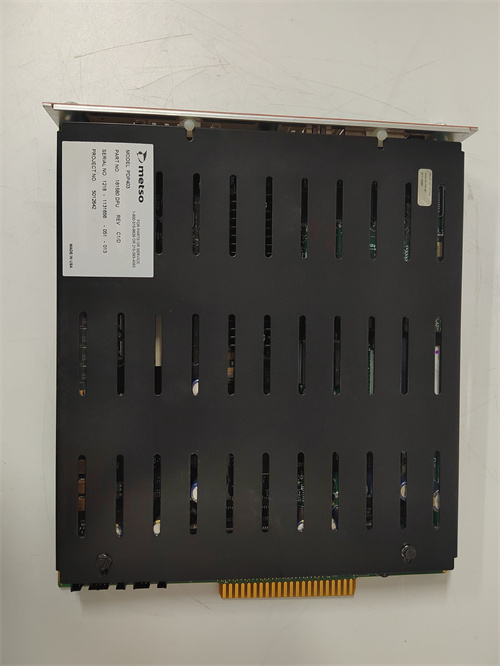

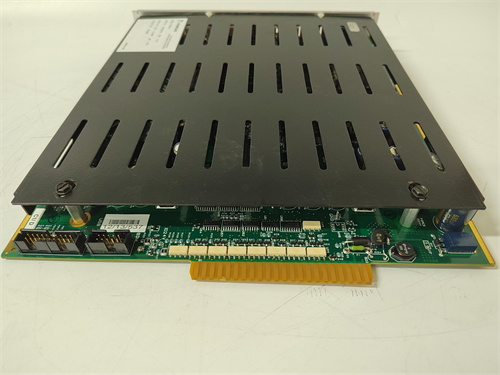

Модуль METSO 02VA0153 — это специализированное устройство, разработанное для решения задач точного измерения и регулирования аналоговых параметров в средах с высокой концентрацией пыли, перепадами температуры и вибрациями. Благодаря использованию 16-битного аналого-цифрового преобразователя (АЦП) с низким уровнем шума (<5 мВ) и встроенными фильтрами низких частот, METSO 02VA0153 обеспечивает точность измерения ±0.02% от полного диапазона сигнала — это критично для сенсоров уровня руды в бункерах или давломеров в линиях подачи газов, где ошибка в 0.1% может привести к переполнению бункера или нестабильной работе оборудования.
Модуль METSO 02VA0153 имеет 8 аналоговых входов и 4 аналоговых выходов, все поддерживающие индустриальные типы сигналов: 4–20 мА (токовые, для датчиков давления/уровня), 0–10 В DC (напряжностные, для температурных датчиков Pt1000) и дифференциальные входы для сигналов от весовых сенсоров (контроль массы материалов на конвейерах). При использовании METSO 02VA0153 (по ссылке на продукт) пользователи получают гарантию соответствия стандартам Metso по надежности и совместимости с оборудованием производителя (например, конвейеры Metso, классификаторы Metso HP, шаровые мельницы Metso), включая устойчивость к температурным перепадам (-20 °C до +70 °C), вибрациям (до 10 г по стандарту IEC 60068-2-6) и электромагнитным помехам (EMC Class 3, соответствует EN 61000-6-2) — это позволяет эксплуатировать модуль вблизи мощных электродвигателей мельниц или дробилок без искажений сигнала.
Также METSO 02VA0153 оснащен функциями адаптации к технологическим процессам Metso: предустановленные профили для обработки сигналов от специфических сенсоров Metso (например, датчики уровня Metso LevelMaster, давломеры Metso PressureGuard) и интеграция с программным обеспечением Metso DNA HMI для реального времени отображения и логирования данных. Уникальная функция «автоматическая компенсация дрейфа сигнала» METSO 02VA0153 позволяет модулю ежедневно калибрироваться по встроенному эталонному сигналу Metso, поддерживая стабильность параметров на протяжении 24-часового производственного цикла — это критично для серийной обработки руды, где требуется повторяемость результатов с отклонением <0.05%.
Компактная конструкция METSO 02VA0153 (размеры 110 мм × 90 мм × 35 мм) и корпус из металла с антикоррозийным покрытием (легко очищается от пыли и устойчив к химическим веществам в минеральной промышленности) обеспечивают удобство монтажа в распределительные щиты или на металлические конструкции, а низкое энергопотребление (<60 мА при 24 В DC) предотвращает дополнительное нагревание. Благодаря высокой совместимости с другими модулями Metso (например, METSO 020A0082 — цифровой I/O, METSO 020A0084 — модуль коммуникации Ethernet), METSO 02VA0153 становится универсальным решением. Например, в цепи обогащения медной руды METSO 02VA0153 обрабатывает сигналы от 6 датчиков уровня пульпы в флотах (аналоговые входы, 4–20 мА) и управляет 3 регулирующими клапанами подачи реагентов (аналоговые выходы, 4–20 мА): модуль поддерживает уровень пульпы на оптимальном уровне (±2% от заданного), что увеличивает извлечение медного руды на 3% по сравнению с ручным управлением.
Параметры продукта
- Тип модуля: Аналоговый модуль ввода-вывода (I/O) для систем Metso
- Количество каналов:
- Входы: 8 аналоговых входов (4 одиночных + 4 дифференциальных)
- Выходы: 4 аналоговых выходов (токовые/напряжностные)
- Поддерживаемые типы сигналов:
- Входы: 4–20 мА (токовые), 0–10 В DC (напряжностные), сигналы от Pt1000 (температура -200 °C до +850 °C)
- Выходы: 4–20 мА (токовые, максимальный ток 0.5 А), 0–10 В DC (напряжностные)
- Характеристики измерения:
- Разрешение АЦП: 16 бит
- Точность: ±0.02% от полного диапазона (при 25 °C ±2 °C)
- Уровень шума: <5 мВ (пик-пик)
- Время преобразования: <3 мс на канал
- Функции защиты и стабильности:
- Гальваническая развязка: 500 В АС между каналами и землей
- Защита от статического разряда (ESD): ±15 кВ (контактный)
- Защита от электромагнитных помех (EMC Class 3, EN 61000-6-2)
- Интерфейс коммуникации: RS-485 (Modbus RTU), скорость передачи 1200 бит/с – 19.2 кбит/с
- Напряжение питания: 24 В DC ±15% (от внешнего источника Metso), ток потребления <60 мА
- Условия эксплуатации:
- Температура: -20 °C до +70 °C
- Уровень защиты: IP65 (защита от пыли и капель воды)
- Устойчивость к вибрациям: 10 г (IEC 60068-2-6)
- Монтаж: На рейку DIN или металлические конструкции (крепление через отверстия M4)
Преимущества и особенности
- Высокая точность и низкий шум: 16-битное разрешение АЦП и точность ±0.02% делают METSO 02VA0153 идеальным для сенсоров, требующих высокой точности (весовые сенсоры, датчики уровня пульпы) — конкурентные модули с точностью ±0.1% may не обеспечить требуемое качество обработки материалов.
- Уровень защиты IP65: Корпус модуля полностью защищает внутренние компоненты от пыли и капель воды, что критично для рудников, цехов обогащения руды или открытых площадок — обычные модули IP20 требуют дополнительных шкафов, увеличивая затраты.
- Совместимость с сенсорами Metso: Предустановленные профили для сенсоров Metso (LevelMaster, PressureGuard) устраняют необходимость сложной настройки — модуль автоматически распознает тип сенсора, сокращая время наладки до 30 минут.
- Автоматическая компенсация дрейфа: Ежедневная калибровка по эталону Metso поддерживает стабильность параметров на протяжении всего производственного цикла, предотвращая дрейф сигнала и брак продукции (например, неравномерное обогащение руды).
- Гальваническая развязка: Изоляция 500 В АС между каналами защищает контроллер Metso DNA от электромагнитных помех и перепадов напряжения, предотвращая повреждение оборудования и искажения данных.
Примеры применения в отраслях
- Горнодобывающая промышленность: В руднике железной руды METSO 02VA0153 обрабатывает сигналы от 6 датчиков уровня руды в бункерах (аналоговые входы, 4–20 мА) и управляет 2 приводами конвейеров подачи руды (аналоговые выходы, 4–20 мА). При заполнении бункера до 80% модуль снижает скорость конвейера, а при достижении 90% — останавливает его, предотвращая переполнение и сползание руды. Устойчивость модуля к -15 °C гарантирует работоспособность в зимний период.
- Минерально-обогатительная промышленность: В цепи обогащения медной руды METSO 02VA0153 подключен к 4 датчикам концентрации пульпы (аналоговые входы, 0–10 В DC) и 3 регулирующим клапанам подачи реагентов (аналоговые выходы, 4–20 мА). Модуль поддерживает концентрацию пульпы на уровне 35% ±0.5%, а регулирует подачу реагентов в зависимости от сигнала датчиков — это увеличивает извлечение медного руды на 3% и снижает расход реагентов на 10%.
- Строительная промышленность: В заводе по производству бетона METSO 02VA0153 обрабатывает сигналы от 5 весовых сенсоров (дифференциальные входы) и управляет 4 клапанами подачи ингредиентов (цемент, песок, вода). Модуль точно измеряет массу каждого ингредиента (точность ±0.02%) и регулирует подачу для соблюдения рецептуры — это гарантирует, что бетон имеет одинаковую прочность (отклонение <1 MPa), соответствующую строительным нормам.
- Дробильные цепи: В дробильном заводе METSO 02VA0153 обрабатывает сигналы от 3 датчиков температуры шаровых мельниц (аналоговые входы, Pt1000) и 1 вентилятором охлаждения (аналоговый выход, 4–20 мА). При превышении температуры мельницы до 65 °C модуль увеличивает скорость вентилятора, а при достижении 75 °C — отправляет сигнал на остановку мельницы, предотвращая износ шаров и перегрев материала.
Сравнение с конкурентами
| Параметр | METSO 02VA0153 | Конкурентный модуль (например, Siemens S7-1200 SM 1234) |
|---|---|---|
| Точность измерения | ±0.02% от полного диапазона | ±0.1% от полного диапазона |
| Уровень защиты IP | IP65 | IP20 (требует шкафа) |
| Гальваническая развязка | 500 В АС | 250 В АС |
| Поддержка Pt1000 | Да (диапазон -200 °C до +850 °C) | Да (диапазон -50 °C до +600 °C) |
| Совместимость с Metso | Полная (DNA, LevelMaster) | Ограниченная (требует адаптера Modbus) |
| Гарантийный срок | 3 года (стандарт Metso) | 2 года |
Рекомендации по выбору
- Определите условия эксплуатации: Если модуль будет установлен в средах с пылью или влажностью >80% (рудники, цепи обогащения), METSO 02VA0153 с IP65 подходит лучше — конкуренты IP20 потребуют дорогостоящих защитных шкафов.
- Проверьте тип сенсоров: Если вы используете сенсоры Metso (LevelMaster, PressureGuard) или Pt1000 для измерения широкого диапазона температур, METSO 02VA0153 обеспечивает плавающую интеграцию — другие модули may требуют дополнительной настройки драйверов.
- Оцените требования к точности: Для процессов, требующих точность <0.05% (весовые сенсоры, контроллеры концентрации), METSO 02VA0153 с ±0.02% подходит лучше — ошибка конкурентных модулей may привести к браку продукции или нестабильной работе.
- Учтите климатические условия: Для работы в диапазоне -20 °C до +70 °C (холодные рудники, нагретые дробильные цепи) METSO 02VA0153 подходит идеально — модули с более узким температурным диапазоном may отключаться при экстремальных температурах (подробности в спецификации по ссылке на продукт).
Меры предосторожности
- Монтаж с соблюдением герметичности: При монтаже METSO 02VA0153 убедитесь, что все разъемы (питание, сигналы) герметично закрыты с использованием оригинальных уплотнителей Metso — нарушение герметичности приведет к попаданию пыли/воды и повреждению модуля.
- Соблюдение полярности при подключении: При подключении токовых сенсоров (4–20 мА) строго соблюдайте полярность («+», «-») — неправильное подключение приведет к ошибке измерения или повреждению АЦП.
- Не превышайте диапазон сигнала: Для 4–20 мА не подключайте сигналы >20 мА, а для 0–10 В — >10 В — это может повредить выходные каскады модуля и отменить гарантию. Используйте токоограничивающие резисторы для сигналов за пределами диапазона.
- Регулярная проверка калибровки: Каждый месяц проверяйте результат автоматической калибровки через Metso DNA HMI — при отклонении от эталона >0.05% запустите ручную калибровку с использованием эталонного источника Metso.
- Очистка корпуса: Раз в месяц очищайте корпус METSO 02VA0153 от пыли с помощью сухой мягкой щетки — накопление пыли на индикаторах может помешать визуальному контролю состояния каналов.
