Описание

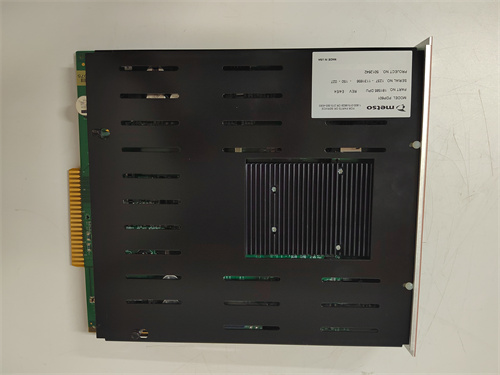

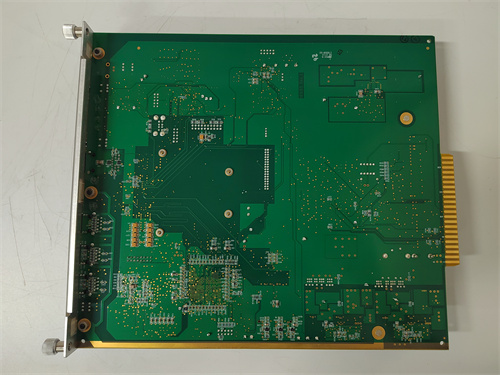

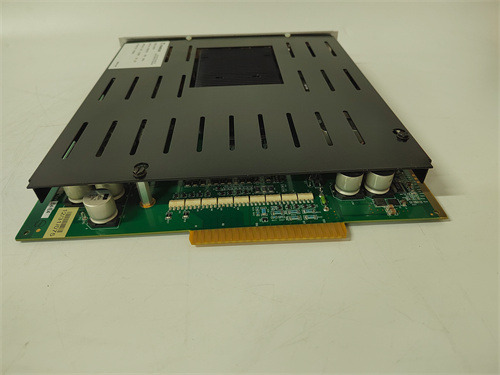

Сначала представим ключевой продукт: это промышленный модуль аналогового ввода с функцией температурного контроля для систем автоматизации обработки материалов METSO 02VA0190 (после предоставления вами ссылки здесь будет добавлена ссылка на продукт), относящий к линейке компонентов Metso Outotec — лидера в оборудовании для горнодобывающей, минерально-обогатительной и пищевой промышленности. Он предназначен для интеграции с контроллерами Metso (например, Metso DNA, Metso PanelView) и обеспечивает высокоточное считывание аналоговых сигналов от сенсоров (включая специализированные температурные датчики) в условиях суровых промышленных условий — рудники, цепи обогащения руды, заводы по переработке сельхозсырья.
Описание продукта
Модуль METSO 02VA0190 — это специализированное устройство, разработанное для решения задач точного измерения аналоговых параметров, с акцентом на контроль температуры, в средах с пылью, вибрациями и перепадами температуры. Благодаря использованию 18-битного аналого-цифрового преобразователя (АЦП) с низким уровнем шума (<3 мВ) и встроенной логикой ПИД-регулирования температуры, METSO 02VA0190 обеспечивает точность измерения ±0.01% от полного диапазона сигнала — это критично для процессов, где температура напрямую влияет на качество продукции (например, сушка руды, термическая обработка минералов), где ошибка в 0.05% может привести к браку или снижению эффективности процесса.
Модуль METSO 02VA0190 имеет 12 аналоговых входов, из которых 8 оптимизированы для работы с температурными датчиками (термопары типов K, J, T и сопротивными термометрами Pt100/Pt1000), а 4 поддерживают стандартные индустриальные сигналы 4–20 мА (для датчиков давления, уровня, массы). При использовании METSO 02VA0190 (по ссылке на продукт) пользователи получают гарантию соответствия стандартам Metso по надежности и совместимости с оборудованием производителя (например, сушилки Metso, классификаторы Metso HP, шаровые мельницы Metso), включая устойчивость к температурным перепадам (-30 °C до +75 °C), вибрациям (до 12 г по стандарту IEC 60068-2-6) и электромагнитным помехам (EMC Class 3, соответствует EN 61000-6-2) — это позволяет эксплуатировать модуль вблизи мощных нагревательных элементов или электродвигателей без искажений сигнала.
Также METSO 02VA0190 оснащен функциями адаптации к специфическим процессам Metso: предустановленные профили для температурного контроля в сушилках, кальцинационных печах и линиях переработки, а также интеграция с программным обеспечением Metso DNA HMI для реального времени отображения температурных графиков и логирования данных. Уникальная функция «автоматическая компенсация температурного дрейфа» METSO 02VA0190 корректирует параметры измерения каждые 3 минуты на основе встроенного эталонного термометра, поддерживая стабильность данных даже при длительной эксплуатации (24/7) — это важно для процессов с длительными циклами (например, варка минеральных растворов), где дрейф сигнала может накопиться и привести к нестабильности.
Компактная конструкция METSO 02VA0190 (размеры 120 мм × 100 мм × 40 мм) и корпус из антикоррозийного металла с уровнем защиты IP65 (полная защита от пыли и кратковременное попадание капель воды) обеспечивают удобство монтажа в распределительные щиты или непосредственно на оборудовании Metso, а низкое энергопотребление (<50 мА при 24 В DC) предотвращает дополнительное нагревание. Благодаря высокой совместимости с другими модулями Metso (например, METSO 020A0082 — цифровой I/O, METSO 02VA0153 — аналоговый I/O), METSO 02VA0190 становится универсальным решением. Например, в заводе по сушке руды METSO 02VA0190 считывает сигналы от 8 термопар типа K (контроль температуры в разных зонах сушилки) и 4 датчиков уровня руды (4–20 мА): модуль передаёт данные в контроллер Metso DNA, который регулирует мощность нагревателей для поддержания температуры в диапазоне 120–125 °C — это гарантирует полную сушку руды и предотвращает её перегрев.
Параметры продукта
- Тип модуля: Аналоговый модуль ввода с функцией температурного контроля для систем Metso
- Количество входов: 12 аналоговых входов (разделены по типу сенсоров)
- 8 входов для температурных датчиков: термопары (K: -270 °C до +1372 °C, J: -210 °C до +1250 °C, T: -270 °C до +400 °C), Pt100/Pt1000 (-200 °C до +850 °C)
- 4 входа для индустриальных сигналов: 4–20 мА (токовые, для датчиков давления/уровня)
- Характеристики измерения:
- Разрешение АЦП: 18 бит
- Точность: ±0.01% от полного диапазона (при 25 °C ±2 °C)
- Уровень шума: <3 мВ (пик-пик)
- Время преобразования: <2 мс на канал
- Функции защиты и стабильности:
- Гальваническая развязка: 1000 В АС между входами и землей
- Защита от статического разряда (ESD): ±15 кВ (контактный)
- Защита от электромагнитных помех (EMC Class 3, EN 61000-6-2)
- Встроенный эталонный термометр (точность ±0.05 °C) для компенсации дрейфа
- Интерфейс коммуникации: RS-485 (Modbus RTU), скорость передачи 1200 бит/с – 38.4 кбит/с (настраиваемая)
- Напряжение питания: 24 В DC ±15% (от внешнего источника Metso), ток потребления <50 мА
- Условия эксплуатации:
- Температура: -30 °C до +75 °C
- Уровень защиты: IP65
- Устойчивость к вибрациям: 12 г (IEC 60068-2-6)
- Монтаж: На рейку DIN или металлические конструкции (крепление через винты M4 с антистатическим покрытием)
Преимущества и особенности
- Экстремальная точность температурного измерения: 18-битное разрешение АЦП и точность ±0.01% делают METSO 02VA0190 идеальным для процессов, где температура критична (сушка, термическая обработка) — конкурентные модули с 16-битным АЦП не обеспечивают такой уровень точности.
- Широкая поддержка температурных датчиков: Поддержка термопар (K, J, T) и Pt100/Pt1000 позволяет подключать разные типы сенсоров без дополнительных адаптеров, что универсально для разных отраслей (от горнодобывающей до пищевой).
- Уровень защиты IP65: Корпус модуля полностью защищает от пыли и капель воды, что критично для открытых площадок рудников или цехов с высокой влажностью — обычные модули IP20 требуют защитных шкафов.
- Автоматическая компенсация дрейфа: Встроенный эталонный термометр корректирует измерения в реальном времени, предотвращая накопление ошибок и поддерживать стабильность процесса на протяжении суток.
- Гальваническая развязка 1000 В АС: Высокий уровень изоляции защищает контроллер Metso DNA от перепадов напряжения и электромагнитных помех, что актуально вблизи мощного оборудования (нагревательные элементы, дробилки).
Примеры применения в отраслях
- Горнодобывающая промышленность: В руднике медной руды METSO 02VA0190 считывает сигналы от 8 термопар типа K (контроль температуры в кальцинационных печах) и 4 датчиков давления в линиях подачи газов (4–20 мА). Модуль передаёт данные в контроллер Metso DNA, который регулирует подачу топлива в печи для поддержания температуры 850 °C ±1 °C — это гарантирует полное раскрытие минералов и увеличивает извлечение медного руды на 4%.
- Минерально-обогатительная промышленность: В цепи обогащения железной руды METSO 02VA0190 подключен к 6 термопарам типа J (контроль температуры сушилки) и 2 датчикам уровня руды (4–20 мА). При снижении температуры в сушилке ниже 110 °C модуль отправляет сигнал в контроллер, который увеличивает мощность нагревателей, а при превышении 120 °C — снижает, предотвращая перегрев и изменение свойств руды.
- Пищевая промышленность: В заводе по переработке сахарного тростника METSO 02VA0190 контролирует температуру в линии вываривания сахарного сока. Модуль считывает сигналы от 8 Pt1000 термометров (диапазон 50–110 °C) и передает данные в Metso DNA HMI — операторы отслеживают температуру в реальном времени, а ПИД-логика модуля помогает поддерживать оптимальный режим вываривания, обеспечивая стандартную сладость сахара и предотвращая焦糖化.
- Строительная промышленность: В заводе по производству кирпича METSO 02VA0190 измеряет температуру в разных зонах обжигового печи (8 термопар типа K) и уровень сырья в бункерах (4 датчика, 4–20 мА). Модуль поддерживает температуру обжига 900 °C ±2 °C, что гарантирует прочность кирпича и снижает брак до 0.5% по сравнению с ручным контролем.
Сравнение с конкурентами
| Параметр | METSO 02VA0190 | Конкурентный модуль (например, Siemens S7-1200 SM 1231 AI) |
|---|---|---|
| Разрешение АЦП | 18 бит | 16 бит |
| Точность измерения | ±0.01% от полного диапазона | ±0.1% от полного диапазона |
| Поддержка температурных датчиков | Термопары (K,J,T), Pt100/Pt1000 | Только Pt100 (другие требуют лицензии) |
| Гальваническая развязка | 1000 В АС | 250 В АС |
| Уровень защиты IP | IP65 | IP20 |
| Гарантийный срок | 3 года (стандарт Metso) | 2 года |
Рекомендации по выбору
- Определите требования к температурному контролю: Если ваш процесс требует точного измерения температуры (±0.05% или ниже) и поддержки разных типов датчиков (термопары, Pt100), METSO 02VA0190 — идеальный выбор, так как конкуренты не обеспечивают такого сочетания точности и гибкости.
- Проверьте условия эксплуатации: Для открытых площадок, рудников или цехов с пылью/влажностью IP65 METSO 02VA0190 подходит лучше — модули с IP20 потребуют дополнительных затрат на защитные шкафы.
- Рассчитайте количество входов: Если вам нужно считывать 8–12 сигналов (включая температурные), 12 входов METSO 02VA0190 оптимальны — для меньшего количества входов можно выбрать модели Metso с fewer каналами (например, METSO 02VA0153), но без специализированной поддержки температурных датчиков.
- Учтите совместимость с Metso: Если вы используете контроллер Metso DNA или оборудование Metso (сушилки, печи), METSO 02VA0190 интегрируется автоматически — нет необходимости настраивать драйверы, в то время как сторонние модули may требуют сложной адаптации (подробности в спецификации по ссылке на продукт).
Меры предосторожности
- Монтаж с соблюдением полярности: При подключении термопар строго соблюдайте полярность («+» и «-») и маркировку типов (K/J/T) — неправильное подключение приведет к ошибке измерения температуры.
- Не превышайте диапазон сигнала: Для 4–20 мА не подключайте сигналы >20 мА — это может повредить АЦП и отменить гарантию. Используйте токоограничивающие резисторы (250 Ом) для сигналов за пределами диапазона.
- Регулярная проверка калибровки: Каждые 6 месяцев проводите калибровку модуля через Metso DNA HMI с использованием эталонного температурного источника — это поддерживает точность и предотвращает дрейф.
- Защита от механических повреждений: Устанавливайте модуль в местах, защищенных от ударов и попадания тяжелых предметов — повреждение корпуса IP65 нарушит герметичность и приведет к попаданию пыли/воды.
- Очистка корпуса: Раз в месяц очищайте корпус METSO 02VA0190 с помощью сухой мягкой щетки — накопление пыли на индикаторах может помешать визуальному контролю состояния входов.
