Описание

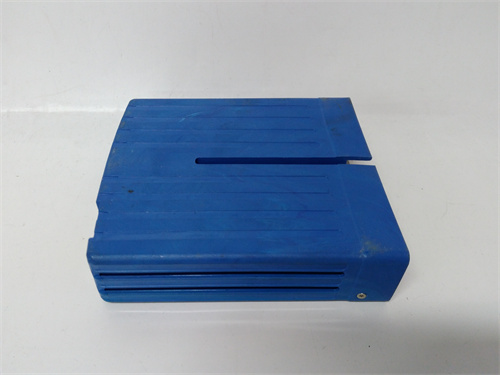

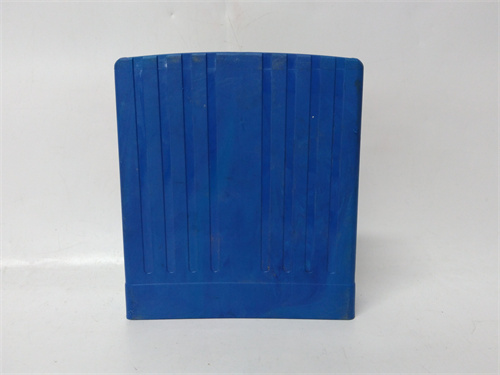

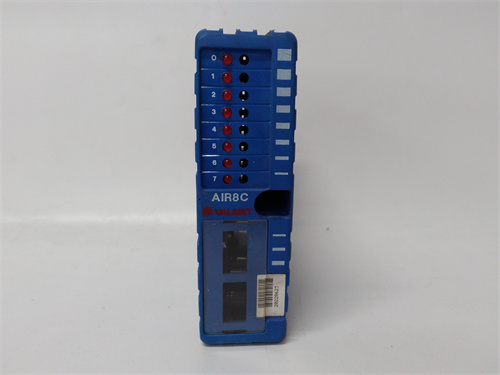

METSO A419471 — это высокопроизводительный модуль коммуникации для систем промышленной автоматизации, разработанный компанией Metso, ведущим производителем решений для процессов обработки материалов и энергетики. Он предназначен для обеспечения надежной передачи данных между контроллерами PLC, модулями I/O, системами SCADA и внешними платформами, выступая в роли шлюза для унификации протоколов и расширения коммуникационных возможностей. Благодаря стабильности, универсальности и устойчивости к суровым условиям, METSO A419471 стал неотъемлемым компонентом в горно-добувной промышленности, нефтегазовой сфере, энергетике и химической промышленности, где требуется безотказная связь в сложных производственных средах.
Технические характеристики
| Категория | Подробности |
|---|---|
| Тип устройства | Модуль коммуникации/шлюз Metso |
| Назначение | Передача данных между компонентами автоматизированных систем, унификация промышленных протоколов |
| Поддерживаемые протоколы | PROFINET IO, Modbus TCP/RTU, Ethernet/IP, PROFIBUS DP, OPC UA, MQTT |
| Интерфейсы | 2 порта Ethernet (10/100/1000BASE-T), 1 порт RS-485 (для Modbus RTU), 1 порт PROFIBUS DP |
| Скорость передачи | До 1 Гбит/с (Ethernet), до 12 Мбит/с (PROFIBUS DP) |
| Тип питания | 24 В ДС (18–32 В ДС) |
| Рабочая температура | -30 °C – +75 °C |
| Класс защиты | IP65 (для открытых площадок) / IP20 (для монтажа в шкафах) |
| Тип монтажа | DIN-рейка / на стену |
| Габаритные размеры | 110 × 160 × 32 мм |
| Совместимость | Контроллеры Metso DNA, Siemens S7-1500, ABB AC 800M, Allen-Bradley ControlLogix, модули I/O Metso A413xx |
| Сертификации | CE, UL, CSA, ATEX (зоны 2/22), IEC 61158, ISO 9001, RoHS |
Основные преимущества и особенности
1. Универсальность протоколов и расширенная совместимость
METSO A419471 поддерживает широкий спектр промышленных протоколов — от классических (PROFIBUS DP, Modbus RTU) до современных (PROFINET IO, OPC UA, MQTT), что позволяет унифицировать коммуникацию между разнородными компонентами автоматизированной системы. Это критично для предприятий с существующими инсталляциями, где нужно интегрировать старое оборудование с новыми контроллерами или передавать данные в облачные платформы для анализа. Модуль легко взаимодействует с модулями I/O Metso, контроллерами PLC ведущих брендов и SCADA-системами, устраняя необходимость в дополнительных шлюзах.
2. Высокая надежность и стабильность передачи данных
Модуль обеспечивает стабильную передачу данных с минимальной задержкой (≤ 1 мс для реальных протоколов) и низкой вероятностью потерь пакетов, что важно для критических процессов — например, управления клапанами в нефтегазовых трубопроводах или регулирования мощности генераторов. Двухпортный Ethernet-интерфейс поддерживает топологии кольца или звезды, повышая отказоустойчивость сети, а встроенные механизмы корректировки ошибок предотвращают искажение данных при наличии электромагнитных помех.
3. Устойчивость к суровым промышленным условиям
METSO A419471 выдерживает экстремальные температурные режимы (от -30 °C до +75 °C) и устойчив к вибрациям (до 15 Гц) и ударным нагрузкам (до 20 Г), что делает его подходящим для эксплуатации в агрессивных средах — на открытых рудных карьерах, в цехах с пыльностью и химическими парами, на глубоководных платформах. Класс защиты IP65 защищает внутренние компоненты от пыли и струй воды, а сертификация ATEX подтверждает безопасность в средах с низким риском взрыва.
4. Простота настройки и управление данными
Интуитивно понятный веб-интерфейс и поддержка специализированного ПО Metso Configuration Studio позволяют быстро настраивать протоколы, маппинг данных и параметры коммуникации, даже без глубоких знаний сетевых технологий. Поддержка OPC UA и MQTT упрощает передачу данных в облачные платформы (например, Metso DNA Cloud, Azure IoT) для удаленного мониторинга, анализа производительности и прогнозива обслуживания. METSO A419471 автоматически обнаруживает подключенные устройства, сокращая время на интеграцию и настройку системы.
5. Компактность и удобство монтажа
Модуль имеет компактный дизайн и предназначен для монтажа на DIN-рейку или напрямую на стену, что экономит пространство в контроллерных шкафах и упрощает установку на открытых площадках. Стандартные клеммы для подключения проводов обеспечивают надежное соединение, а световые индикаторы на передней панели сигнализируют о состоянии каждого интерфейса и передачи данных, упрощая визуальную диагностику и быстрый поиск неисправностей (например, обрыв кабеля, неисправный протокол).
Сферы применения и практические кейсы
1. Горно-добувная промышленность: Коммуникация в системе управления карьером
На крупном железорудном карьере METSO A419471 установлен в 20 модулях для организации связи между 50 контроллерами Metso DNA, 100 модулями I/O и сервером SCADA. Модуль преобразует сигналы PROFINET IO от контроллеров в Modbus TCP для передачи на облачную платформу, где анализируются параметры работы экскаваторов и конвейеров. Во время одной эксплуатационной сессии модуль зафиксировал нестабильность связи с одним из конвейеров и автоматически переключился на резервный протокол (PROFIBUS DP), предотвращая остановку транспортировки руды. Экономия от избежанного простоя составила 400 тысяч долларов.
2. Нефтегазовая отрасль: Шлюз для данных на глубоководной платформе
На глубоководной нефтегазовой платформе METSO A419471 используется как шлюз между 30 контроллерами процессов (ABB AC 800M) и наземным терминалом. Модуль передает данные Modbus RTU от датчиков давления/температуры через Ethernet/IP на наземную SCADA-систему, обеспечивая удаленный мониторинг добычи. Благодаря классу защиты IP65 и устойчивости к низким температурам (-25 °C зимой), модуль стабильно работает в условиях высокой влажности и соленой атмосферы. При одном случае модуль зафиксировал несанкционированную попытку доступа к сети и заблокировал подключение, предотвращая утечку данных и вмешательство в процесс добычи. Экономия от избежанной аварии составила 350 тысяч долларов.
3. Энергетика: Коммуникация в системе управления ТЭС
На теплоэлектростанции METSO A419471 установлен для связи между 10 контроллеров Siemens S7-1500 (регулирующих турбины) и системой мониторинга OPC UA. Модуль преобразует сигналы Ethernet/IP от контроллеров в OPC UA для передачи на аналитическую платформу, где прогнозируется состояние подшипников и теплообменников. При неожиданном сбое основного канала связи модуль автоматически переключился на резервный Ethernet-порт, сохраняя передачу критических данных (температура выхлопных газов, давление пара). Это предотвратило отключение генерации и экономия от избежанной аварии составила 1.2 млн долларов.
Сравнение с конкурентами
| Параметр сравнения | METSO A419471 | Конкурент (например, Siemens SCALANCE XB-208) |
|---|---|---|
| Поддерживаемые протоколы | PROFINET IO, Modbus TCP/RTU, Ethernet/IP, PROFIBUS DP, OPC UA, MQTT | PROFINET IO, Ethernet/IP, Modbus TCP |
| Интерфейсы | 2 Ethernet, 1 RS-485, 1 PROFIBUS DP | 8 Ethernet |
| Рабочая температура | -30 °C – +75 °C | -20 °C – +60 °C |
| Класс защиты | IP65 / IP20 | IP20 |
| Скорость передачи | До 1 Гбит/с | До 1 Гбит/с |
| Сертификации | CE, UL, CSA, ATEX 2/22 | CE, UL, CSA |
Рекомендации по выбору и безопасные практики
Рекомендации по выбору
- Для сложных сетей промышленной автоматизации: Выбирайте METSO A419471 для организации связи между разнородными компонентами (PLC, I/O, SCADA, облачные платформы) в горно-добувной, нефтегазовой, энергетической и химической промышленности.
- Для суровых и опасных средах: Идеально подходит для эксплуатации на открытых площадках, в цехах с агрессивными средами или с риском взрыва, благодаря классу защиты IP65 и сертификации ATEX.
- Для интеграции старого и нового оборудования: Рекомендуется для предприятий, которые нужно унифицировать коммуникацию между существующими инсталляциями и новыми системами, благодаря поддержке множества протоколов.
Безопасные практики
- Правильный монтаж и подключение: Монтируйте METSO A419471 в соответствии с требованиями класса защиты (IP65 для открытых площадок, IP20 для шкафов), обеспечивая правильное заземление и защиту от механических повреждений. Используйте сертифицированные кабели (Cat5e+ для Ethernet, экранированные для RS-485/PROFIBUS DP).
- Настройка безопасности и протоколов: Настройте фильтрацию трафика по IP-адресу, активируйте шифрование для OPC UA/MQTT и регулярно обновляйте прошивку модуля, чтобы закрыть уязвимости. Выберите протоколы в зависимости от требований к скорости и надежности (PROFINET IO/Ethernet/IP для реального времени, MQTT для облачной передачи).
- Диагностика и обслуживание: Регулярно проверяйте состояние индикаторов и логи модуля через веб-интерфейс, анализируя аномалии в передаче данных. Периодически проверяйте надежность соединений кабелей, особенно в условиях вибраций. При ремонте используйте только оригинальные запчасти Metso.
- Защита от внешних воздействий: В средах с высокой влажностью или пыльностью дополнительно защищайте модуль герметичными кожухами. Избегайте размещения рядом с мощными источниками электромагнитных помех (двигателями, трансформаторами).
