Описание
Общая характеристика продукта

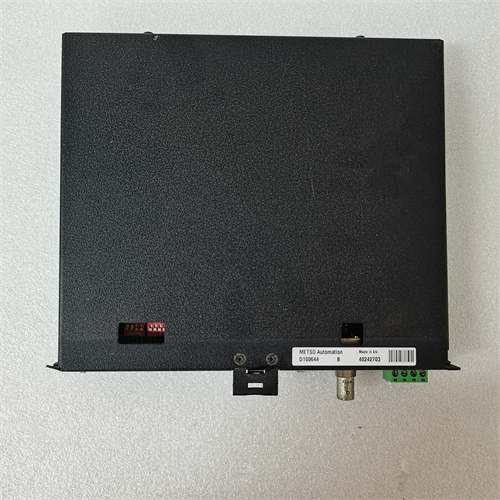

Первым делом рассмотрим промышленный модуль сигнальной обработки аналоговых входов от бренда METSO — модель D100644, предназначенный для интеграции и стабилизации аналоговых сигналов (давление, температура, расход) в системах распределенного управления процессами (DCS) и программируемых логических контроллеров (PLC) в тяжелых промышленных средах. Этот модуль обеспечивает высокую точность передачи данных от датчиков к управляющим системам, что критично для поддержания стабильности технологических процессов в отраслях, где даже малые отклонения параметров могут привести к авариям или браку продукции. Полную информацию о METSO D100644 — включая технические спецификации, руководства по калибровке и схемы подключения — можно найти по ссылке: [ссылка на продукт METSO D100644] (при получении окончательной ссылки она будет вставлена в это место). Модуль METSO D100644 отличается устойчивостью к агрессивным средам и совместимостью с системами DCS METSO (например, Metso DNA, ABB Ability System 800xA — после интеграции METSO в экосистему ABB) и контроллерами других брендов (Siemens S7-1500, Rockwell Allen-Bradley). Благодаря galvanicheской изоляции и расширенной системе защиты, METSO D100644 активно используется в горно-добувной, металлургической и энергетической промышленности, где требуется максимальная надежность сигнальной коммуникации.
Параметры продукта
Технические параметры METSO D100644 (подробные данные в официальной документации по ссылке: [ссылка на продукт METSO D100644]):
-
Характеристики аналоговых входов:
- Количество входных каналов — 4 (много Канальный модуль, для параллельной обработки сигналов 4 датчиков);
- Поддерживаемые типы сигналов — 4–20 мА DC (двухпроводной/четырехпроводной), 0–10 В DC, ±5 В DC, ±10 В DC, RTD (Pt100, Pt1000), термопары (J, K, T, E, R);
- Погрешность измерения — ≤0.03% от полного диапазона (для 4–20 мА / 0–10 В), ≤0.06% от полного диапазона (для RTD/термопар) — гарантирует высокую точность;
- Разрешение — 22 бита (для детального восприятия малых изменений сигнала, например, минимальных флуктуаций давления);
- Изолированность каналов — galvanic isolation между каналами и землей (1000 В AC, 1 мин) — предотвращает перекрестные помехи и повреждение модуля при неожиданных перепадах напряжения.
-
Характеристики коммуникации и интерфейсов:
- Интерфейс с DCS/PLC — встроенный шинный интерфейс Metso DNA Bus / поддерживает протоколы HART 7.0 (для конфигурации датчиков в режиме онлайн), Modbus RTU (опционально);
- Скорость передачи данных — до 115.2 кбит/с (для HART), до 1 Мбит/с (для Modbus RTU) — обеспечивает реальное время передачи данных;
- Интерфейс для настройки — RS485 (для подключения к компьютеру с ПО Metso FieldCare).
-
Характеристики питания и электроэнергетики:
- Диапазон питания — 24 В DC ±15% (стандарт для промышленных систем DCS/PLC);
- Потребляемая мощность — ≤4 Вт (низкое энергопотребление, не требует мощных источников);
- Защита от перепадов напряжения — встроенный фильтр EMI/RFI (категория 4 по EN 61326-1) и стабилитрон, предотвращающие повреждение при скачках напряжения до 60 В DC.
-
Характеристики конструкции и эксплуатации:
- Тип монтажа — на шину DIN 35 мм (стандартный, занимает 1 модуль DIN);
- Размеры — 17.5 мм × 85 мм × 110 мм (компактный дизайн, для размещения в плотных щитах);
- Материал корпуса — полиамид 6.6 с добавлением стекловолокна (устойчивость к химическим реагентам, например, слабым кислотам и щелочам);
- Класс защиты корпуса — IP20 (для монтажа внутри закрытых распределительных щитах);
- Температурный диапазон работы — -40 °C до +70 °C (экстремально широкий диапазон, для полевых установок в холодных регионах и жарких цехов);
- Уровень влажности — 5–95% (без конденсации, устойчивость к влажной среде).
-
Характеристики надежности и сертификации:
- Средний наработанный ресурс до первого обслуживания (MTBF) — 1 000 000 часов (по данным производителя);
- Сертификации — CE, UL, CSA, ATEX II 2G Ex d IIC T6, IECEx Ex d IIC T6 (для эксплуатации в опасных зонах с взрывопожарной опасностью);
- Срок гарантии — 3 года (длинный срок гарантии, обусловленный качеством компонентов METSO).
Преимущества и особенности
- Высокая устойчивость к экстремальным условиям: Модуль METSO D100644 работает в диапазоне температур -40 °C/+70 °C и устойчив к влажности до 95%, что делает его идеальным для полевых установок (например, горные руды, нефтепромыслы в Арктике) и жарких производственных цехов (металлургические печи, котлы ТЭС). Корпус из полиамида 6.6 дополнительно защищает электронику от химических повреждений.
- Галванische изоляция высокого класса: Изолированность 1000 В AC между каналами METSO D100644 предотвращает перекрестные помехи от высоковольтного оборудования (например, трансформаторов, электродвигателей), что критично для систем, где сигналы датчиков имеют низкую амплитуду (например, 4–20 мА). Это снижает количество ошибок в измерениях и повышает надежность всего процесса.
- Поддержка HART-протокола и онлайн-диагностика: Благодаря HART 7.0 METSO D100644 позволяет калибрировать и диагностировать датчики (например, давломеры METSO ND9000) напрямую через модуль, без остановки производства. Встроенные диагностические функции (мониторинг состояния каналов, напряжения питания) позволяют операторам быстро локализовать неисправности (например, обрыв кабеля, выход датчика из строя) и устранить их за минимальное время.
- Легкая интеграция с системами METSO: METSO D100644 полностью совместима с DCS Metso DNA и ПО Metso FieldCare — автоматическая детекция модуля и предустановленные профили сигналы сокращают время настройки до 20 минут, даже для 4 каналов. Это упрощает модернизацию существующих проектов на оборудовании METSO и снижает риск ошибок при интеграции.
- Компактность и высокая плотность каналов: Занимая 1 модуль DIN, METSO D100644 обеспечивает 4 входных канала — это в 2 раза больше каналов на единицу площади, чем у некоторых аналогов (например, модули с 2 каналами в 1 модуле DIN). Это критично для щитов с ограниченным пространством, например, в мобильных лабораториях или компактных агрегатах. Детальные рекомендации по монтажу доступны по ссылке: [ссылка на продукт METSO D100644].
Примеры применения в отраслях
Модуль METSO D100644 широко используется в отраслях с тяжелыми условиями эксплуатации и требованиями к надежности:
- Горно-добувная промышленность (контроль уровня руды в шахтах): В горной шахте METSO D100644 обрабатывает сигналы от 4 датчиков уровня руды (тип RTD Pt100, измерение температуры на разной глубине) и передает данные в DCS Metso DNA. Погрешность ≤0.06% гарантирует точное определение уровня руды, а устойчивость к -40 °C позволяет модулю работать в подземных шахтах с низкой температурой. Galvanische изоляция защищает от помех от электродвигателей подъемных механизмов. Конкретные кейсы можно найти по ссылке: [ссылка на продукт METSO D100644].
- Металлургия (управление температурой в электродуговой печи): В металлургическом заводе METSO D100644 принимает сигналы от 4 термопар (тип K, измерение температуры расплавленного металла 0–1800 °C) и преобразует их в цифровые данные для DCS. Поддержка HART позволяет операторам калибрировать термопары онлайн, без остановки печи, а температурный диапазон +70 °C гарантирует работоспособность модуля вблизи жаркой печи.
- Энергетика (мониторинг давления в котлах ТЭС): В теплоэлектростанции METSO D100644 подключен к 4 давломерам (4–20 мА, измерение давления пара 0–30 МПа) и передает данные в контроллер Siemens S7-1500 через Modbus RTU. Время отклика ≤10 мс позволяет мгновенно реагировать на скачки давления, а защита от перепадов напряжения предотвращает повреждение модуля при нестабильном электроснабжении.
- Химическая промышленность (контроль концентрации химикатов в реакторах): В химическом заводе METSO D100644 обрабатывает сигналы от 4 датчиков концентрации (0–10 В DC) и передает их в DCS ABB Ability System 800xA. Корпус из полиамида 6.6 устойчив к парам химикатов, а сертификация ATEX позволяет использовать модуль в зонах с риском взрыва (например, при работе с легковоспламеняющимися растворителями).
Сравнение с конкурентами
Для наглядности сравним METSO D100644 с аналогичными модулями сигнальной обработки аналоговых входов от конкурентных брендов (ABB AI820, Siemens S7-1500 SM 1231):
| Параметр | METSO D100644 | ABB AI820 | Siemens S7-1500 SM 1231 |
|---|---|---|---|
| Количество входных каналов | 4 | 8 | 4 |
| Погрешность измерения (4–20 мА) | ≤0.03% | ≤0.05% | ≤0.1% |
| Температурный диапазон | -40 °C/+70 °C | -25 °C/+70 °C | 0 °C/+60 °C |
| Изолированность каналов | 1000 В AC | 500 В AC | 250 В AC (опционально) |
| MTBF (часы) | 1 000 000 | 1 200 000 | 800 000 |
| Сертификация ATEX | Да (II 2G Ex d IIC T6) | Да (II 2G Ex d IIC T6) | Нет (требует дополнительного модуля) |
Как видно из таблицы, METSO D100644 превосходит конкурентов по точности (≤0.03% vs 0.05–0.1%), температурному диапазону (-40 °C/+70 °C vs -25 °C/+70 °C или 0 °C/+60 °C) и изолированности каналов (1000 В AC vs 250–500 В AC). По количеству каналов он равен Siemens SM 1231 и уступает ABB AI820, но имеет преимущество в компактности (1 модуль DIN vs 2 модуля DIN у ABB AI820). По MTBF он опережает Siemens SM 1231 и приближается к ABB AI820, а сертификация ATEX делает его подходящим для опасных зон без дополнительного оборудования. Для проектов в экстремальных условиях или с высокими требованиями к точности METSO D100644 является предпочтительным выбором. Дополнительное сравнение по ссылке: [ссылка на продукт METSO D100644].
Советы по выбору и предостережения
-
Советы по выбору:
- Для проектов в горно-добувной или арктической энергетике (температура ≤-25 °C) выбирайте METSO D100644 — его диапазон -40 °C/+70 °C гарантирует работоспособность, в то время как ABB AI820 (-25 °C) или Siemens SM 1231 (0 °C) могут выйти из строя.
- Если требуется высокая точность измерения (≤0.05%) — например, в системах мониторинга давления в котлах ТЭС или концентрации химикатов — METSO D100644 с погрешностью ≤0.03% идеально подходит, так как конкуренты имеют более высокие допуски.
- Для интеграции с системами METSO (Metso DNA, FieldCare) METSO D100644 обеспечивает бесшовную работу — автоматическая детекция и предустановленные профили сокращают время настройки, что экономически выгодно для крупных проектов. Детали по совместимости с датчиками доступны по ссылке: [ссылка на продукт METSO D100644].
-
Предостережения:
- Осуществляйте регулярную калибровку: Каждые 12 месяцев выполняйте калибровку METSO D100644 с использованием стандартных сигнальных генераторов (например, METSO Calibrator MC600) — искажение калибровки приведет к неточным данным и ошибкам в управлении процессами.
- Соблюдайте правила заземления: При монтаже METSO D100644 обязательно заземлите корпус модуля и линии изоляции — неправильное заземление снижает эффективность galvanicheской изоляции и может привести к повреждению модуля при перепадах напряжения.
- Избегайте контакта с агрессивными химикатами: 尽管 корпус METSO D100644 устойчив к слабым кислотам и щелочам, не экспонируйте модуль напрямую к концентрированным химикатам (например, соляной кислотой, гидроксидом натрия) — это может разрушить уплотнения и электронику.
- Используйте только официальное ПО: Для настройки и диагностики METSO D100644 используйте ПО Metso FieldCare (доступно по ссылке [ссылка на продукт METSO D100644]) — неофициальные утилиты могут привести к потере конфигурации или сбоям в работе HART-протокола.
